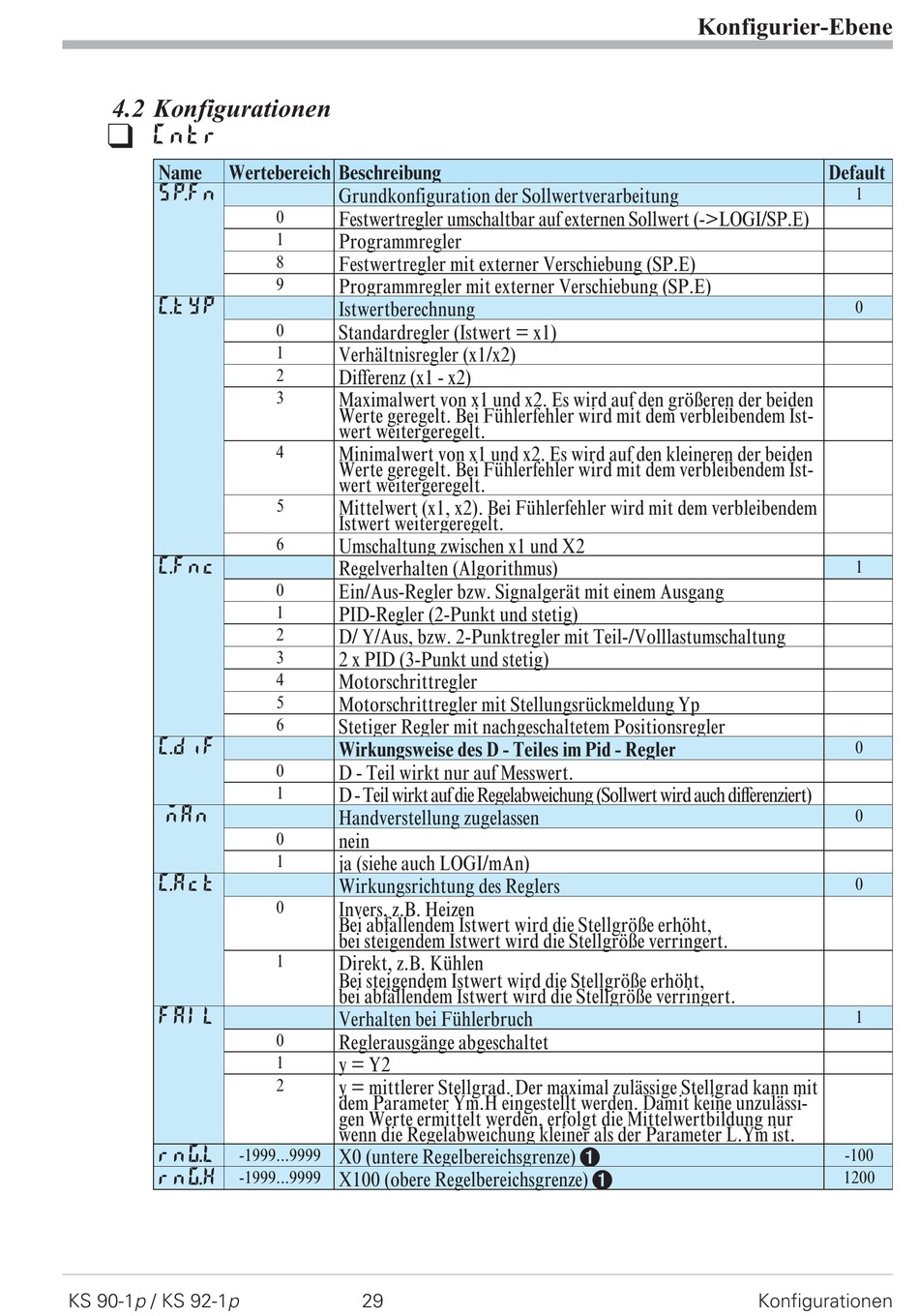

4.2 Konfigurationen

q Cntr
Name Wertebereich Beschreibung
SP. F n
C. t YP
C. F nc
C. d iF
mAn
C. A ct
FAIL
rnG. L
-1999...9999
rnG. H
-1999...9999
KS 90-1p / KS 92-1p
Grundkonfiguration der Sollwertverarbeitung
0 Festwertregler umschaltbar auf externen Sollwert (->LOGI/SP.E)
1
Programmregler
8
Festwertregler mit externer Verschiebung (SP.E)
9
Programmregler mit externer Verschiebung (SP.E)
Istwertberechnung
0 Standardregler (Istwert = x1)
1
Verhältnisregler (x1/x2)
2
Differenz (x1 - x2)
3
Maximalwert von x1 und x2. Es wird auf den größeren der beiden
Werte geregelt. Bei Fühlerfehler wird mit dem verbleibendem Ist-
wert weitergeregelt.
4
Minimalwert von x1 und x2. Es wird auf den kleineren der beiden
Werte geregelt. Bei Fühlerfehler wird mit dem verbleibendem Ist-
wert weitergeregelt.
5
Mittelwert (x1, x2). Bei Fühlerfehler wird mit dem verbleibendem
Istwert weitergeregelt.
6 Umschaltung zwischen x1 und X2
Regelverhalten (Algorithmus)
0
Ein/Aus-Regler bzw. Signalgerät mit einem Ausgang
1
PID-Regler (2-Punkt und stetig)
2
D/ Y/Aus, bzw. 2-Punktregler mit Teil-/Volllastumschaltung
3 2 x PID (3-Punkt und stetig)
4
Motorschrittregler
5
Motorschrittregler mit Stellungsrückmeldung Yp
6
Stetiger Regler mit nachgeschaltetem Positionsregler
Wirkungsweise des D - Teiles im Pid - Regler
0 D - Teil wirkt nur auf Messwert.
1
D - Teil wirkt auf die Regelabweichung (Sollwert wird auch differenziert)
Handverstellung zugelassen
0
nein
1
ja (siehe auch LOGI/mAn)
Wirkungsrichtung des Reglers
0 Invers, z.B. Heizen
Bei abfallendem Istwert wird die Stellgröße erhöht,
bei steigendem Istwert wird die Stellgröße verringert.
1 Direkt, z.B. Kühlen
Bei steigendem Istwert wird die Stellgröße erhöht,
bei abfallendem Istwert wird die Stellgröße verringert.
Verhalten bei Fühlerbruch
0
Reglerausgänge abgeschaltet
1
y = Y2
2 y = mittlerer Stellgrad. Der maximal zulässige Stellgrad kann mit
dem Parameter Ym.H eingestellt werden. Damit keine unzulässi-
gen Werte ermittelt werden, erfolgt die Mittelwertbildung nur
wenn die Regelabweichung kleiner als der Parameter L.Ym ist.
X0 (untere Regelbereichsgrenze) 1
X100 (obere Regelbereichsgrenze) 1
29
Konfigurier-Ebene
Default
1
0
1
0
0
0
1
-100
1200
