Schaltkreis Regler (Flüssiggas); Schaltkreis Motor Flüssiggas -2 - Ransomes Parkway 2250 Plus Wartungsanleitung

8 SCHALTBILDER

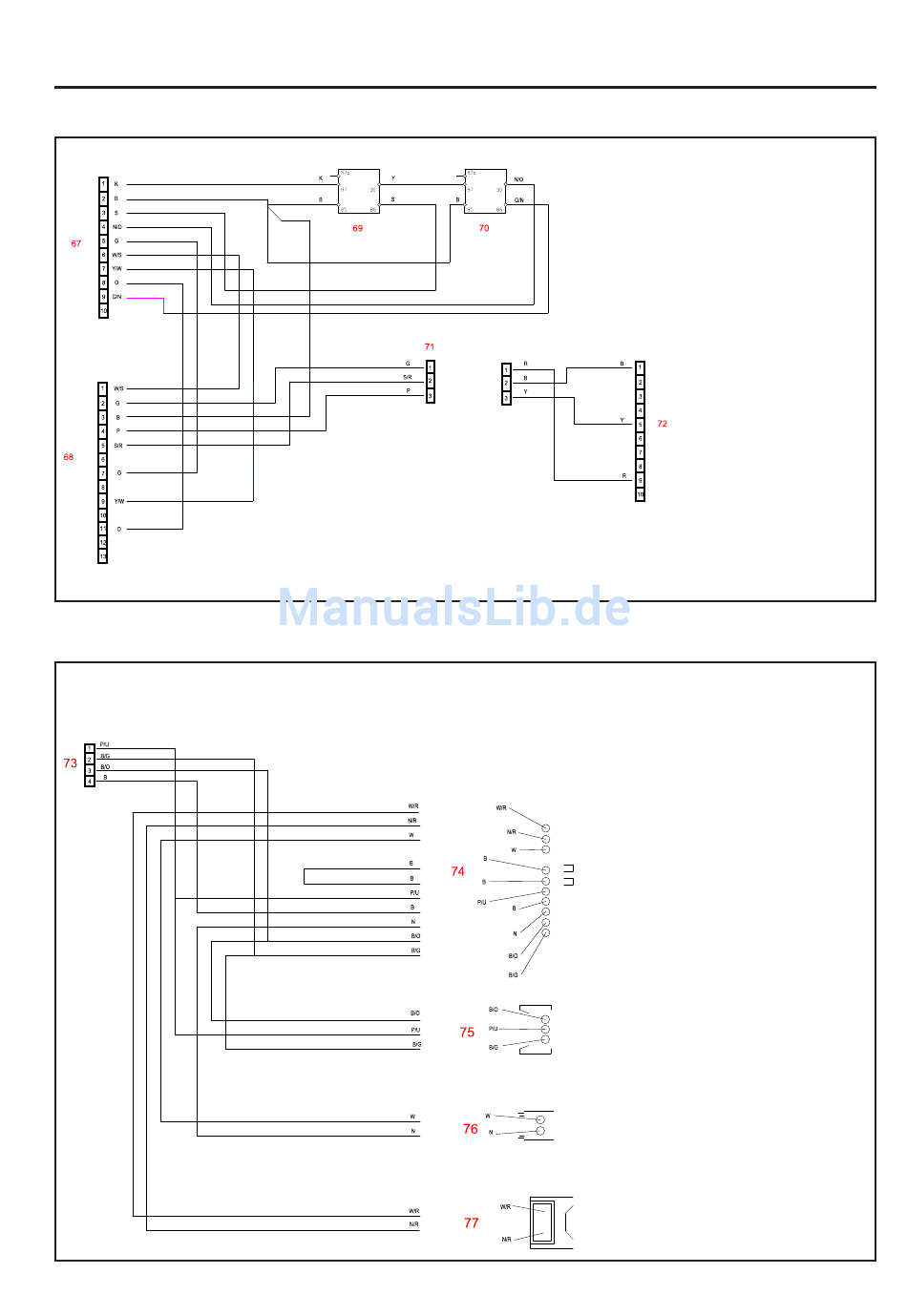

8.5 SCHALTKREIS REGLER (FLÜSSIGGAS)
8.6 SCHALTKREIS MOTOR FLÜSSIGGAS -2
RANSOMES PARKWAY 2250 PLUS
WARTUNGS- UND ERSATZTEILHANDBUCH
67
68
69
70
71
72
73 Anschluss an
Fordmotorkabelbaum
74 Einheit E-DISt (Elektronischer
Verteiler ohne Zündsystem)
75 Spulenanschluss
76 Temperatursensor
77 Kurbelpositionsgeber
Anschluss an
Flüssiggasmotorkabelbaum
Regler
A-G-Relais (Auto-Gas-Relais)
Zündrelais
Anschluss an TPS-Kabelbaum
TPS-Anschluss (TPS –
Drosselpositionsgeber)
DE-35
