MONTAGE VON
D
FUSSRIEMEN /
FERSENSTÜTZEN

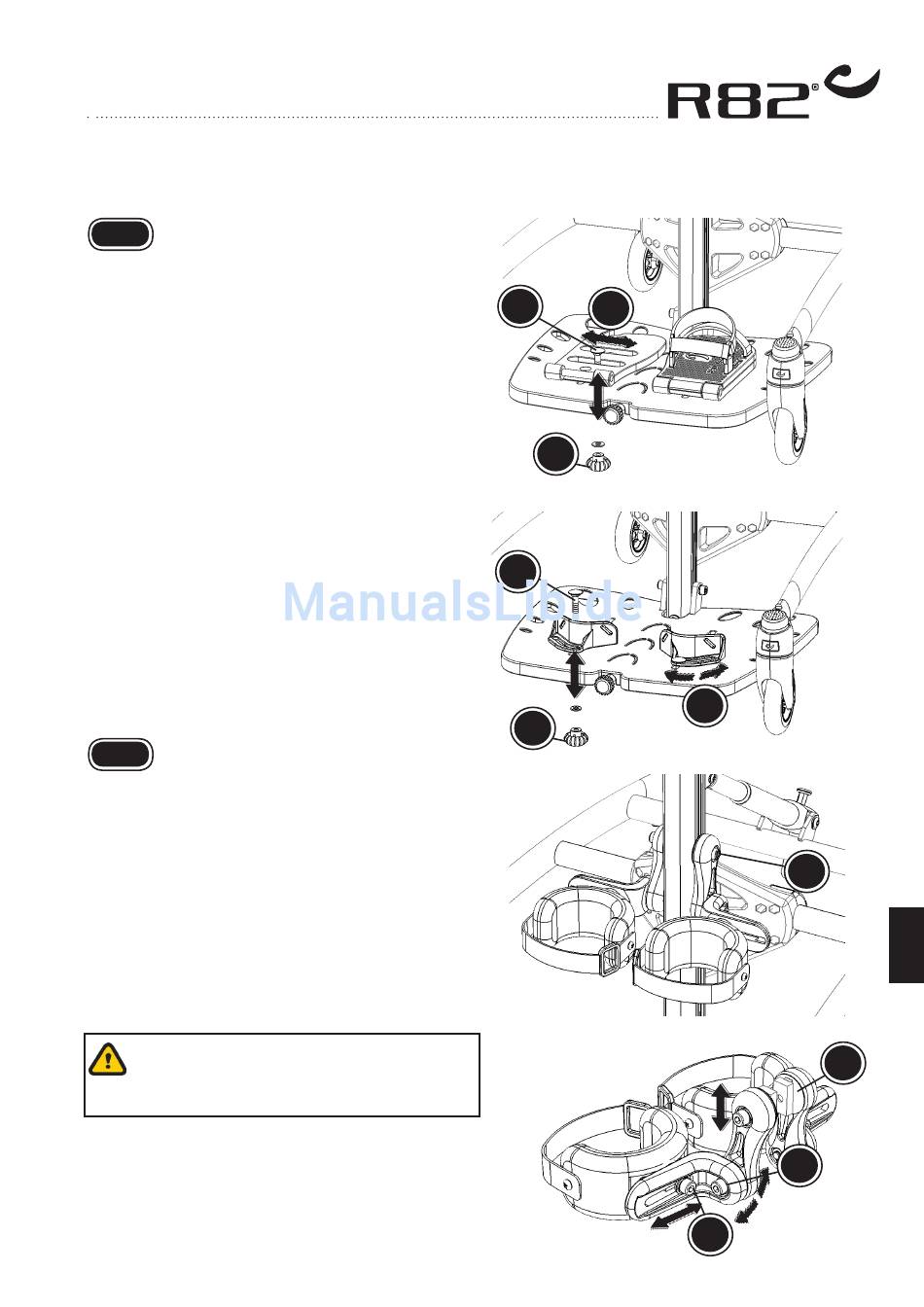

Folgen Sie der unten angegebenen Be-
schreibung, um die Fußriemen / Fersenstützen
korrekt zu montieren.
* Bringen Sie den beigefügten Bolzen (A) in der
Rille oben an der Fußablage/Fersenstütze an,
und befestigen Sie ihn mit den Fingerschrau-
ben (B).
* Die Fußriemen / Fersenstütze lassen sich je
nach gewünschter Position (C) nach vorne
und/oder hinten verstellen. Ziehen Sie die
Schraube unterhalb der Fußablage in der
gewünschten Position an.
KNIESTÜTZEN
D
Folgen Sie der unten angegebenen Be-
schreibung, um die Kniestützen korrekt zu mon-
tieren. Die Kniestützen sind einzeln zu montieren
und lassen sich individuell anpassen.
* Die viereckigen Platten an der Kniestütze
sind in den Rillen am mittleren Riegel zu
montieren.
* Stellen Sie die Kniestütze in der gewünsch-
ten Höhe ein, und befestigen Sie (A) durch
Verwendung des Inbusschlüssels 6 mm.
Vergewissern Sie sich, dass sich der Be-
schlag (B) bei Montage der Kniestütze in
vertikaler Position befindet (gilt nicht für
Größe 1).
* Lösen Sie die Schraube (C), und stellen Sie
den Winkel der Fußstütze ein. Befestigen Sie
sie in der gewünschten Position.
* Lösen Sie die Schraube (D), und stellen Sie
die Kniestützen seitlich ein.
A
C
B
A
B
9
C
A
B
C
D
D
