MONTAGE UND
D
EINSTELLUNG DER
FUSSPLATTE

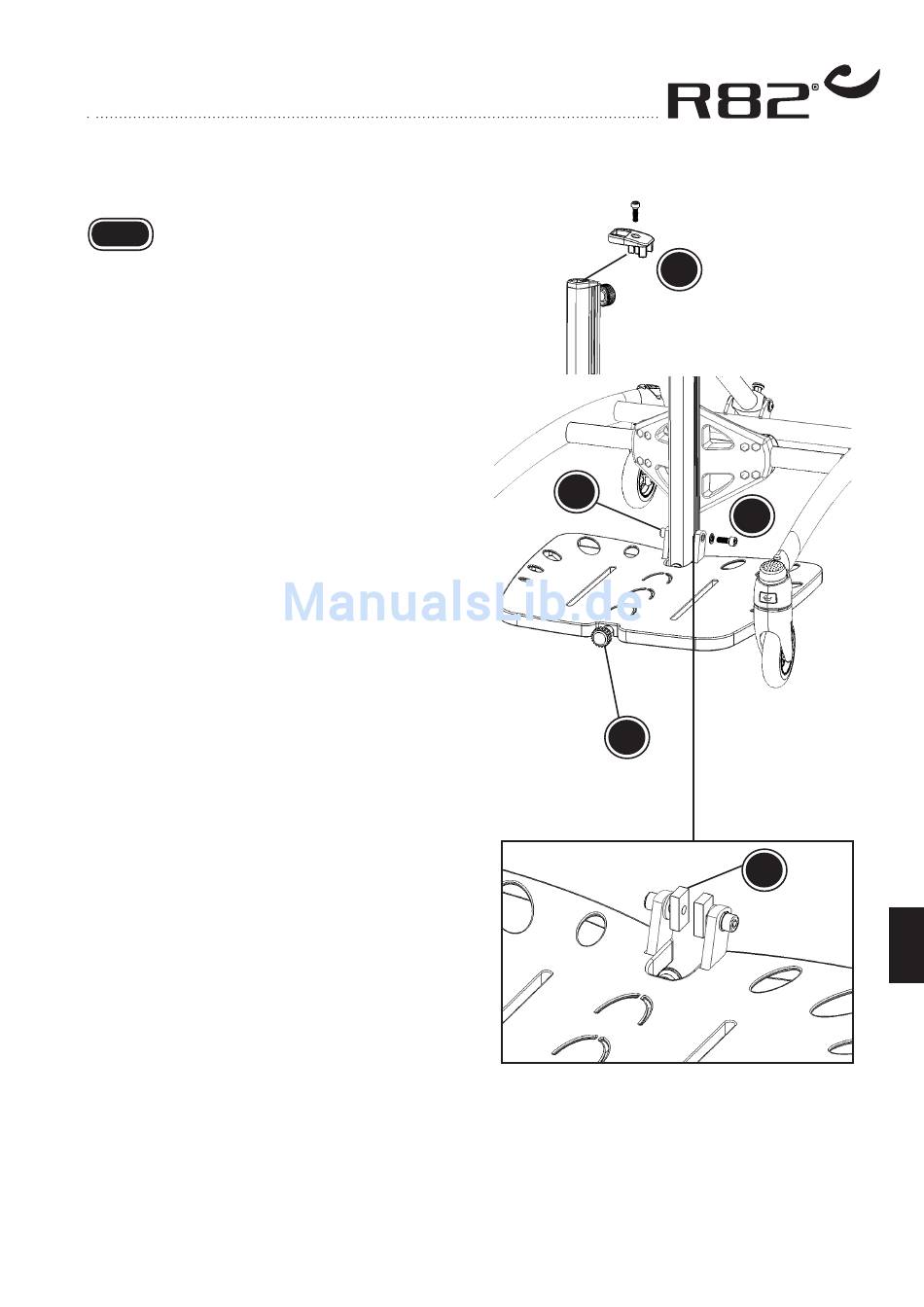

Folgen Sie der unten angegebenen Anleitung,
um die Fußablage korrekt zu montieren. Wir
empfehlen, die viereckigen Platten (A) vor der
Montage von der Fußablage abzumontieren.
Hinweis!
Im Allgemeinen empfehlen wir, jegliches Zu-
behör vom oberen Ende der Mittelstrebe zu
montieren, weil das untere Zubehör zuerst zu
montieren ist.
* Die Blende (B) am oberen Ende der Mittelsäu-
le mit dem 5mm Inbussschlüssel entfernen.
* Die viereckigen Platten (A) der Fußablage
sind in die Rillen an der Mittelstrebe zu
montieren. Lassen Sie sie ganz nach unten
gleiten.
* Montieren Sie die Fußablage durch Ver-
wendung des beigefügten Bolzens und des
Inbusschlüssels 6 mm (C).
Drehen Sie den Griff (D), um den Winkel der
Fußablage einzustellen.
Lockern Sie die Bolzen (C) an beiden Seiten
der Mittelstrebe und stellen Sie die Höhe der
Fußablage ein. Ziehen Sie die Bolzen in der
gewünschten Position fest.
C
D
7
B
C
A
D
