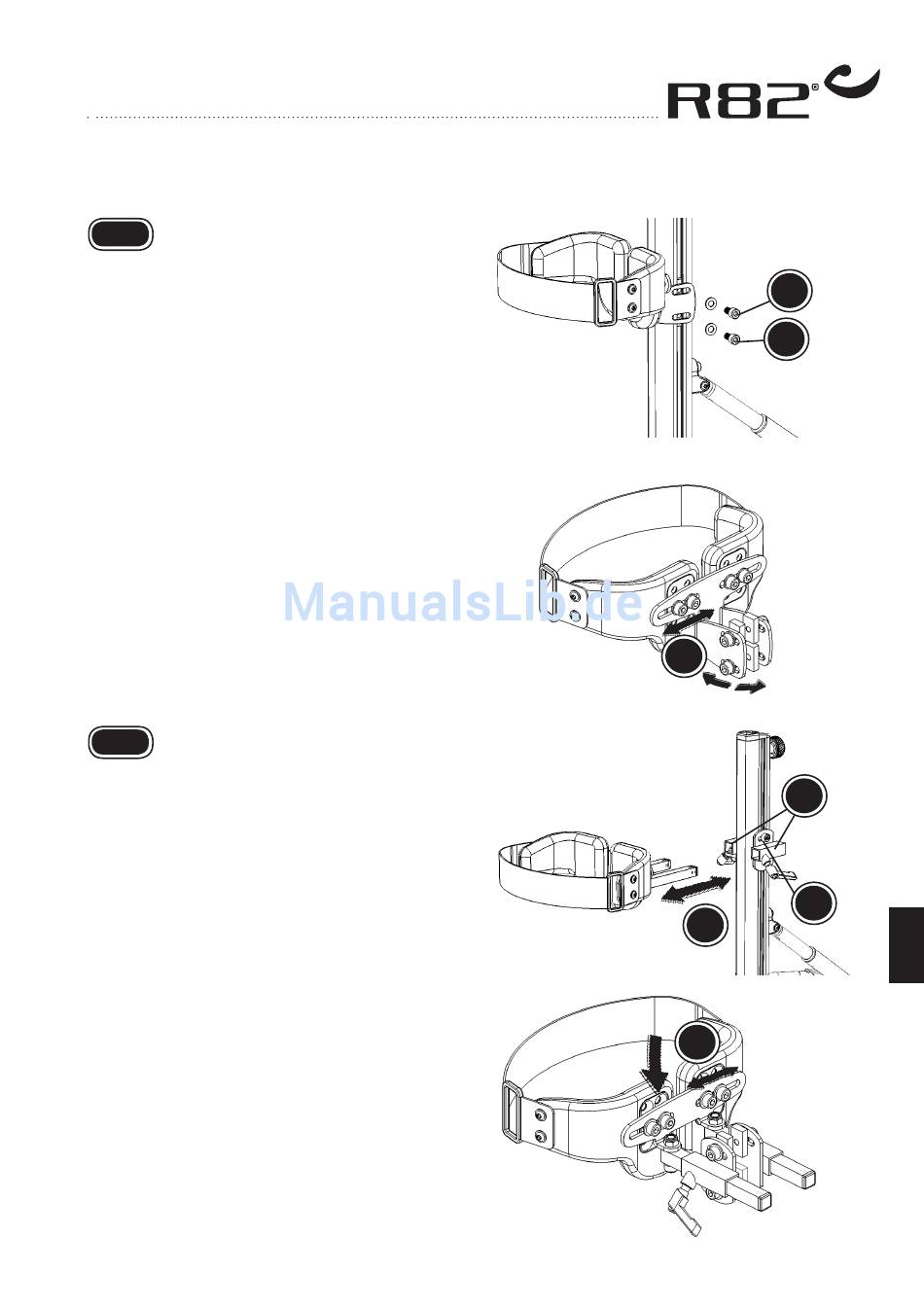

HÜFTSTÜTZE, VORNE
D
Folgen Sie der unten angegebenen Anleitung,
um die Hüftstütze korrekt zu montieren.
* Montieren Sie die viereckigen Platten in den
Rillen auf beiden Seiten der Mittelstrebe.
* Montieren Sie die Bolzen (A) in den oberen
viereckigen Platten und ziehen Sie sie leicht
an. Ziehen Sie sie nicht vollständig fest, be-
vor die vier Bolzen an der korrekten Stelle
sitzen.
* Montieren Sie die Bolzen (B) in den unteren
viereckigen Platten. Bewegen Sie die Bolzen
(A) + (B) und Platten nach oben, bis sie in
den Beschlag der Hüftstütze passen. Ziehen
Sie nun alle vier Bolzen sicher fest, indem
Sie den beigefügten Inbusschlüssel 6 mm
verwenden.
* Lösen Sie die Bolzen (C), und stellen Sie die
Tiefe der Hüftstütze ein. Befestigen Sie die
Bolzen in der gewünschten Position.
HÜFTSTÜTZE
D
DEROTATION
Folgen Sie der unten angegebenen Anleitung,
um die Derotation der Hüftstützen korrekt ein-
zustellen:
* Montieren Sie die zwei Beschläge (A) von den
Derotationshüftstützen ab.
* Montieren Sie die Beschläge auf beiden
Seiten der Mittelstrebe. Ziehen Sie die
Schrauben (B) in der gewünschten Position
an. Die Möglichkeit der Verstellung der Ro-
tation besteht so lange, bis die Schrauben
vollständig angezogen sind.
* Montieren Sie die Hüftstütze am Beschlag (C).
Befestigen Sie sie im gewünschten Winkel.
* Lösen Sie die Schrauben (D), um die Hüftstüt-
ze seitlich und in der Höhe einzustellen. Zie-
hen Sie alle Schrauben in der gewünschten
Position an.
13
A
B
C
A
B
C
D
D
