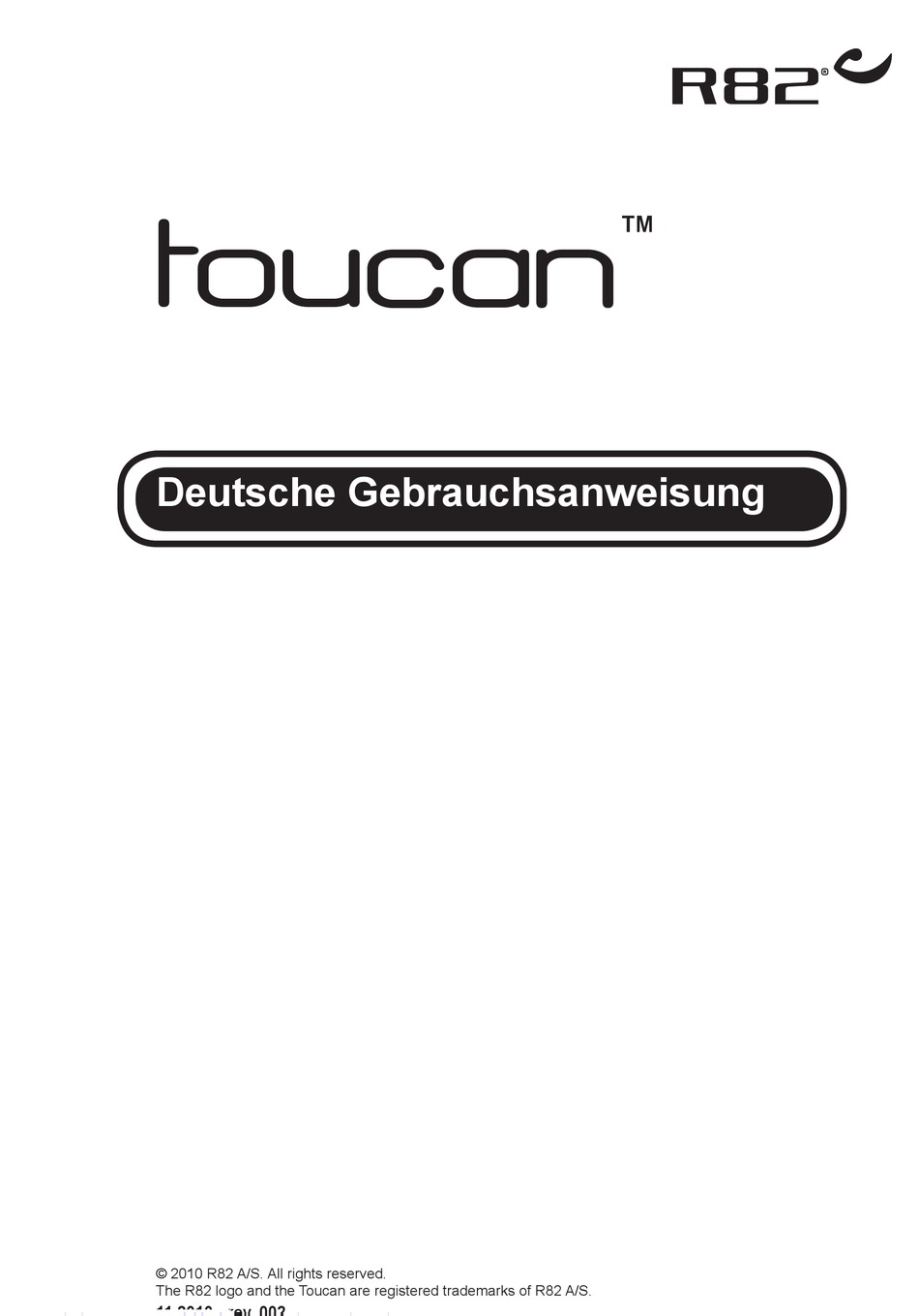

- Seite 1 Deutsche Gebrauchsanweisung © 2010 R82 A/S. All rights reserved. The R82 logo and the Toucan are registered trademarks of R82 A/S. 11.2010 - rev. 002...
-
Seite 2: Inhaltsverzeichnis

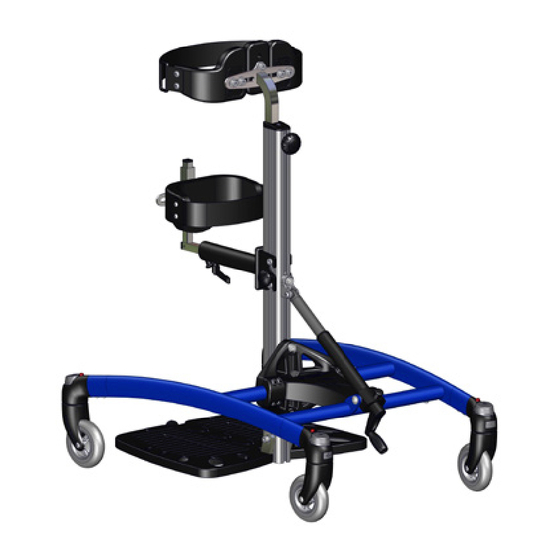

INHALTSVERZEICHNIS Sicherheit................4 Gewährleistung..............4 Werkzeug ................4 Wartung ................4 Vorbereitung ..............5 Einstellung des Winkels der Mittelstrebe ......6 Bremsen ................6 t-werkzeug ................. 6 Montage und einstellung der Fußplatte ......7 Montage und einstellung individueller Fussstützen ... 8 Zusatzpolster .............. - Seite 3 TOUCAN Der Toucan ist ein moderner Stehständer, mit dem der Benutzer stehen und Ge- wicht auf seinen Füßen tragen kann. Es ist wichtig, bereits ab einem frühen Alter die Möglichkeit zu haben, zu stehen. Darüber hinaus geht es nicht darum, für lange Zeit am Stück zu stehen, sondern darum, oft zu stehen.
-
Seite 4: Sicherheit
Rahmenbruch gewährt. Die Garantie erhalten Sie von Ihrem R82-Händler oder nachfolgenden R82-Vertreter. Die Garantie hat nur Bestand, wenn das R82-Produkt in dem Land genutzt wird, für das es hergestellt wurde. Die Garantie deckt keine Unfallschäden, darunter aufgrund falscher Anwendung oder Fahrlässigkeit entstandene Schäden. Die Garantie erlischt bei Entfernen der Seriennummer oder bei Reparaturen oder Auswechselungen des Produkts durch andere als zugelassene R82-Mitarbeiter. -
Seite 5: Vorbereitung
VORBEREITUNG Der Toucan wird in Teilen und ohne Zubehör geliefert, damit er während des Transports so wenig Platz einnimmt wie möglich. Um Ihren Toucan einsatzbereit zu machen, folgen Sie bitte der unten angegebenen Anleitung. Größe 1+2+3: Befestigen Sie die Spindel zur Winkeleinstellung folgendermaßen:... -
Seite 6: Einstellung Des Winkels Der Mittelstrebe
Ring (C) ausgestattet, welcher eine maxi- male Neigung von 20 Grad ermöglicht. BREMSEN Der Toucan ist an allen vier Rädern mit Bremsen ausgestattet. Sperren Sie die Räder einzeln, in- dem Sie den Knopf (A) drücken. Zum Lösen der Räder drücken Sie auf den roten Knopf (B). -
Seite 7: Montage Und Einstellung Der Fußplatte
MONTAGE UND EINSTELLUNG DER FUSSPLATTE Folgen Sie der unten angegebenen Anleitung, um die Fußablage korrekt zu montieren. Wir empfehlen, die viereckigen Platten (A) vor der Montage von der Fußablage abzumontieren. Hinweis! Im Allgemeinen empfehlen wir, jegliches Zu- behör vom oberen Ende der Mittelstrebe zu montieren, weil das untere Zubehör zuerst zu montieren ist. -
Seite 8: Montage Und Einstellung Individueller Fussstützen
MONTAGE UND EINSTELLUNG INDIVIDUELLER FUSSSTÜTZEN Folgen Sie der unten angegebenen Be- schreibung, um die Fußstützen korrekt zu mon- tieren. Die Fußstützen sind einzeln zu montieren und lassen sich individuell einstellen. * Montieren Sie die auf den Fußstützen fixierten viereckigen Platten in der Rille an der Mittel- strebe. -
Seite 9: Montage Von Fussriemen / Fersenstützen
MONTAGE VON FUSSRIEMEN / FERSENSTÜTZEN Folgen Sie der unten angegebenen Be- schreibung, um die Fußriemen / Fersenstützen korrekt zu montieren. * Bringen Sie den beigefügten Bolzen (A) in der Rille oben an der Fußablage/Fersenstütze an, und befestigen Sie ihn mit den Fingerschrau- ben (B). -
Seite 10: Schwenkbare Kniestützen
SCHWENKBARE KNIESTÜTZEN Folgen Sie der unten angegebenen Beschreibung, um die schwenkbaren Kniestützen korrekt zu mon- tieren. Die Kniestützen sind einzeln zu montieren und lassen sich individuell einstellen. * Montieren Sie die viereckigen Platten an der Kniestütze in der Rille an der Mittelstrebe. * Stellen Sie die Kniestütze in der gewünschten Höhe ein, und ziehen Sie sie an (A), indem Sie den beigefügten Inbusschlüssel 6 mm verwen-... -
Seite 11: Hüftstütze, Hinten
HÜFTSTÜTZE, HINTEN Folgen Sie der unten angegebenen Anleitung, um die Hüftstütze korrekt zu montieren. * Montieren Sie zwei viereckige Platten in den Rillen an beiden Seiten des mittleren Riegels. * Montieren Sie Bolzen (A) in den oberen viereckigen Platten, und befestigen Sie die gewünschte Höhe durch Verwendung des beigefügten Inbusschlüssels 6 mm. -
Seite 12: Kopfstütze
KOPFSTÜTZE Folgen Sie dieser Anweisung um die Kopfstütze richtig einzustellen: Eine Rückenpelotte oder hintere Becken- pelotte wird zur Montage der Kopfstütze benötigt. * Montieren Sie die Stange der Kopfstütze auf die Halterung der Rückenpelotte und ziehen Sie diese mit dem 4mm Inbussschlüssel fest (A) * Den Griff (B) lösen um den Winkel der Kopf- stütze einzustellen. -
Seite 13: Hüftstütze, Vorne
HÜFTSTÜTZE, VORNE Folgen Sie der unten angegebenen Anleitung, um die Hüftstütze korrekt zu montieren. * Montieren Sie die viereckigen Platten in den Rillen auf beiden Seiten der Mittelstrebe. * Montieren Sie die Bolzen (A) in den oberen viereckigen Platten und ziehen Sie sie leicht an. -
Seite 14: Tisch Mit Becken
TISCH MIT BECKEN Folgen Sie der unten angegebenen Anleitung, um die Ablage korrekt zu montieren. * Lösen Sie die Schrauben (A), um den Besch- lag auseinander zu nehmen. * Bringen Sie den unteren Teil des Beschlags (A) unterhalb des Rahmens an, und vergewis- sern Sie sich, dass die bereits am Rahmen befestigten Schrauben in den Beschlag pas- sen*. -
Seite 15: Brustpolster
BRUSTPOLSTER Wir empfehlen, als abschließende Ausstattung die Brustpolster zu montieren. Folgen Sie der unten angegebenen Anleitung, um die Brustpol- ster korrekt zu montieren. * Montieren Sie den oberen Teil (A) am oberen Teil der Mittelstrebe und befestigen Sie mit dem beigefügten Inbusschlüssel 5 mm. * Montieren Sie die Brustpolster im Loch in der Mittelstrebe und befestigen Sie sie mit dem Griff (B). -
Seite 16: Verlängerung Mittelsaüle
VERLÄNGERUNG MITTELSAÜLE Folgen Sie beiliegender Anleitung um die Verlä- nerung der Mittelsäule zu montieren. * Die Abedeckungen an der Verlängerung mit dem 5mm Inbussschlüssel demontieren um Zubehör zu befestigen. Die Stange der Brustpelotte von oben durch die Verlängerung und die Mittelsäule stecken. In gewünschter Höhe durch anziehen der Grif- fschraube (A) fixieren. -
Seite 17: Produkt Identifikation
PRODUKT IDENTIFIKATION A) Serienummer Das Typenschild befindet sich an der Unter- seite des Rahmens. B) Hersteller Der Aufkleber ist an der Innenseite des linken Hinterrades angebracht. Dato: 31-01-02 Belast: kg 0840-01-111878-001 Varenr: 880003 5707292 134158 Parallelvej 3 DK-8751 Gedved... -
Seite 18: Maße
MAßE Größe 1 Größe 2 Größe 3 Größe 4 Größe 5 Breite 56 (21¾”) 63 (24½”) 63 (24½”) 70 (27¼") 70 (27¼") Länge 75 (29¼”) 88 (34¼”) 88 (34¼”) 111 (43¼") 111 (43¼") Höhe (I1) 67-87 (26¼-34”) 72-101 (28-39½”) 97-123 (37¾-48”) 104-134 (40½-52¼") 124-154 Höhe von Fußplatte bis Brust (I2) 34-70 (13¼-27¼”) 54-90 (21-35”) -
Seite 19: Technischen Daten
TECHNISCHEN DATEN Gestell: Pulverbechichtet Aluminium Rohre Kunststoffteile: Glasfaser verstärkter Kunststoff Polsterung: PUR (Polyurethan) HERSTELLER R82 A/S Parallelvej 3 DK - 8751 Gedved Vertrieb in Deutschland: R82 GmbH An den Wiesen 10 D - 55218 Ingelheim FEHLERSUCHE Problem* Lösung Der Standwagen lässt - Kontrollieren Sie, ob alle Bremsen gelöst worden sind. -
Seite 20: Wartung Und Pflege
Ziehen Sie alle Schrauben am Rahmen regelmäßig nach, insbesondere nach Einstellung des Toucan. Es ist auch wichtig, den Rahmen sauber zu halten, sowohl im Hinblick auf den Komfort des Benutzers als auch auf die Lebensdauer des Standwagens. Waschen Sie das Gestell mit Autowäsche oder Geschirrspülmittel.
