VORBEREITUNG
D
Der Toucan wird in Teilen und ohne Zubehör
geliefert, damit er während des Transports so
wenig Platz einnimmt wie möglich. Um Ihren
Toucan einsatzbereit zu machen, folgen Sie bitte
der unten angegebenen Anleitung.
Größe 1+2+3:

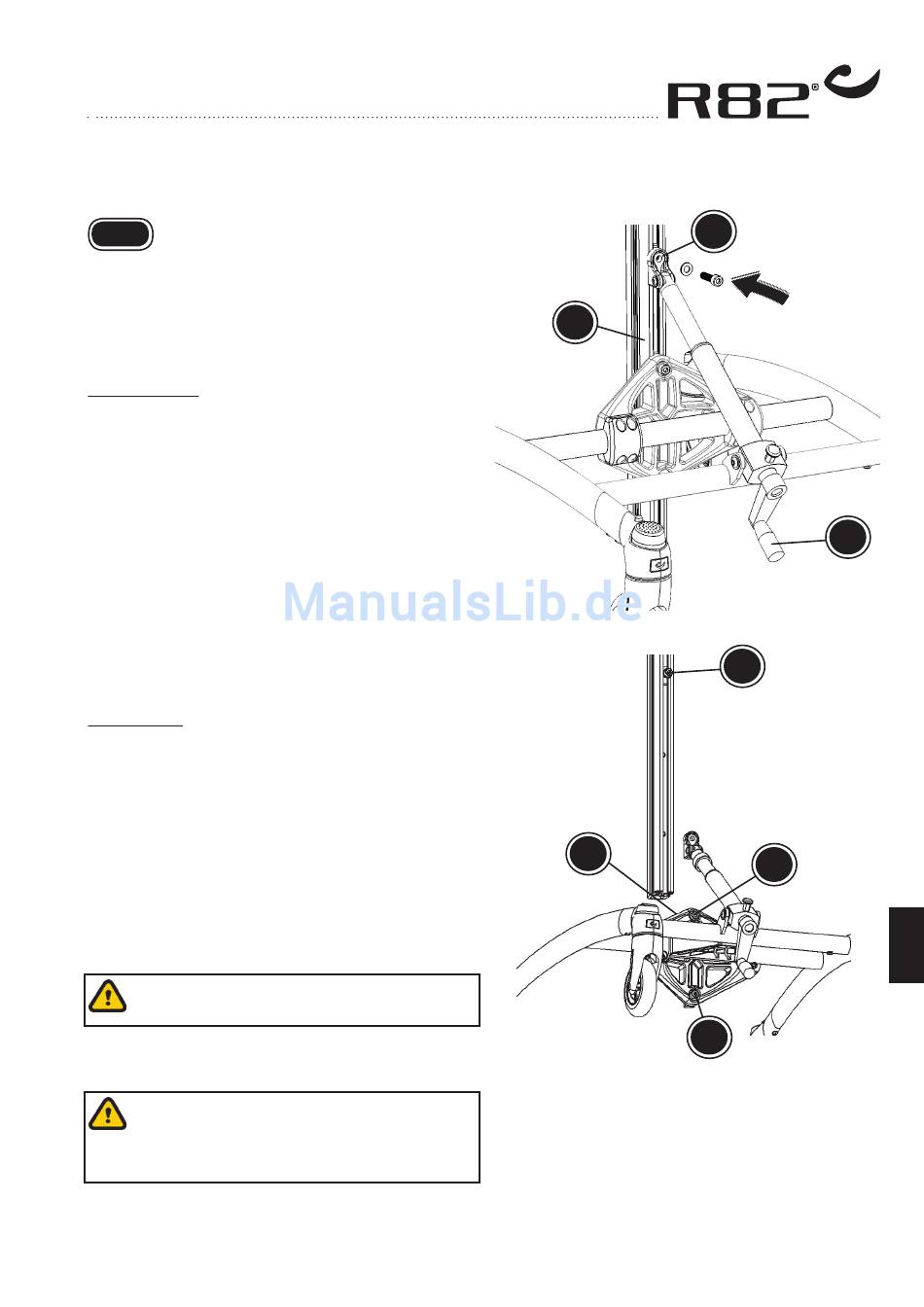

Befestigen Sie die Spindel zur Winkeleinstellung
folgendermaßen:
* Kippen Sie die Mittelstrebe (A) in eine verti-
kale Position
* Drehen Sie den Griff (B) so, dass die Löcher
in Mittelstrebe und Beschlag (C) auf gleicher
Höhe liegen.
* Drücken Sie die viereckige Platte in der
Mittelstrebe nach oben und sichern Sie sie
unterhalb des Beschlags.
* Montieren Sie den Bolzen mit der Unterlegs-
cheibe und befestigen Sie sie in der vierecki-
gen Platte in der Mittelstrebe mit Hilfe des
mitgelieferten Inbusschlüssels 6 mm.
Größe 4+5:
Die Mittelsäule ist für den Transport demontiert.
Folgen Sie der Anweisung um die Mittelsäule
richtig zu montieren:
- Schraube und Beilagscheibe abmontieren
und aufheben(D)
- Die Mittelsäule in die Aufnahmen der Grund-
platte am Gestell montieren (E)
- Die Schrauben (F) durch die Löcher in Grund-
platte und Mittelsäule schrauben.
- Danach den Anweisungen wie bei Größe
1+2+3 folgen
Kontrollieren Sie den Bolzen und ziehen
Sie ihn regelmäßig nach.
Am Toucan lässt sich nun beliebig bestelltes
Zubehör montieren.
Den Nutzer nie in einen Toucan stellen,
wenn dieser in direkter Sonneneinstrah-
lung stand. Vor Benutzung den Toucan aus
der Sonne nehmen und abkühlen lassen.
