HÜFTSTÜTZE,
D
HINTEN

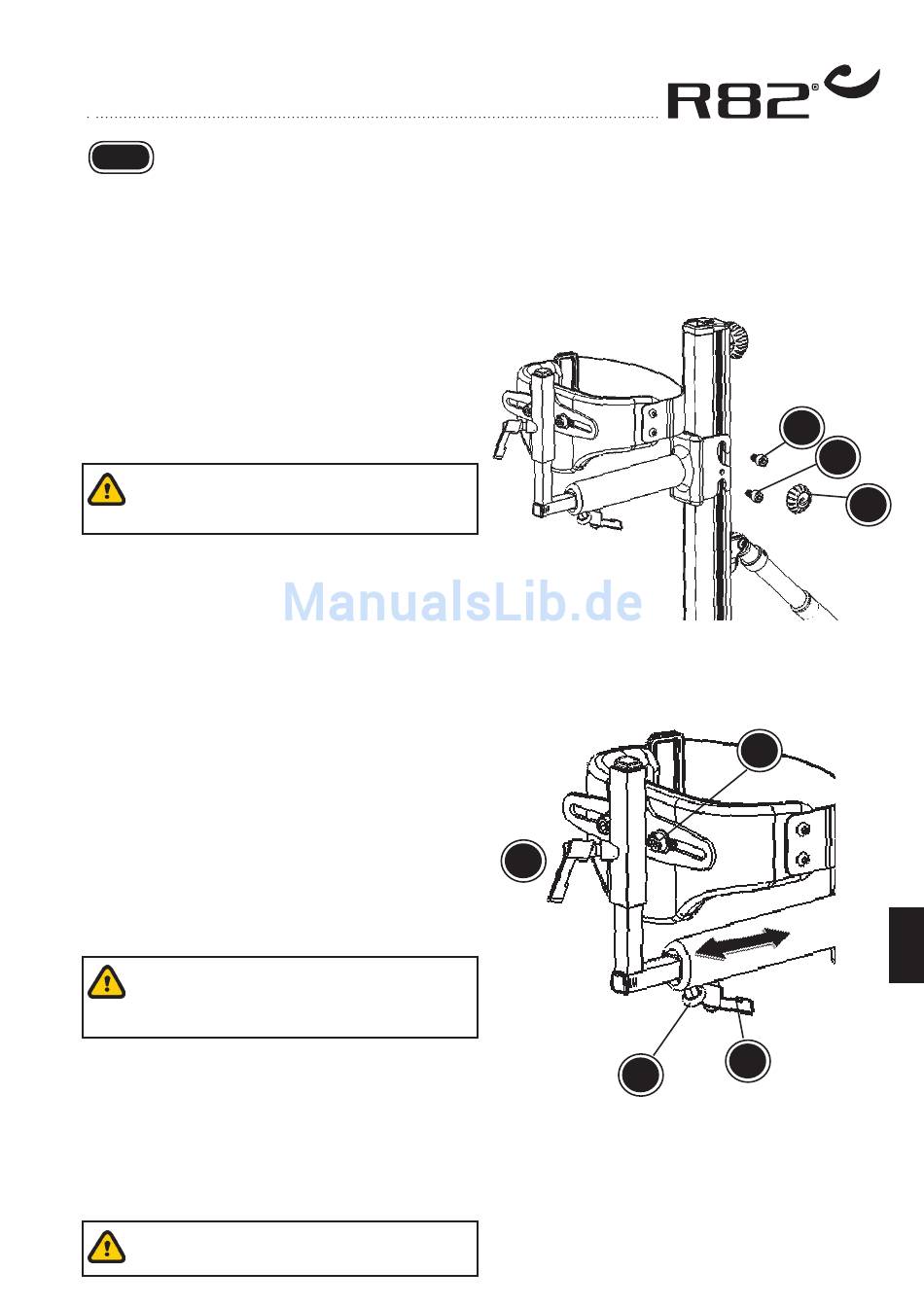

Folgen Sie der unten angegebenen Anleitung,
um die Hüftstütze korrekt zu montieren.
* Montieren Sie zwei viereckige Platten in den
Rillen an beiden Seiten des mittleren Riegels.
* Montieren Sie Bolzen (A) in den oberen
viereckigen Platten, und befestigen Sie die
gewünschte Höhe durch Verwendung des
beigefügten Inbusschlüssels 6 mm.
Achten Sie darauf, dass die Höhe der obe-
ren viereckigen Platten auf beiden Seiten
der Mittelstrebe gleich ist.
* Montieren Sie den Beschlag der Hüftstütze
am oberen Bolzen.
* Montieren Sie Bolzen (B) in den unteren vi-
ereckigen Platten. Bewegen Sie die Bolzen
und Platten nach oben, bis sie in den Besch-
lag der Hüftstütze passen. Befestigen Sie die
Bolzen sicher, indem Sie den beigefügten
Inbusschlüssel 6 mm verwenden.
* Ziehen Sie die Fingerschraube (C) an
* Die Sicherheitsverriegelung (D) ausziehen
(entriegeln) und den Griff (E) lösen, um
die Hüftstütze in der Tiefe zu justieren. Zur
gewünschten Position verstellen, die Sicher-
heitsverriegelung eindrücken (verriegeln) und
den Griff befestigen.
Vergewissern Sie sich, dass die Sicher-
heitsverriegelung nach der Verstellung
eingedrückt ist.
* Lösen Sie den Griff (G), um die Höhe der
Hüftstütze einzustellen.
Verwenden Sie den beigefügten Inbusschlüssel
6 mm, um die Bolzen (H) zu lösen und die Stüt-
zen individuell in Höhe und Breite einzustellen.
(nicht möglich für Größe 1)
Vergewissern Sie sich, dass die Finger-
schraube (C) vor Gebrauch angezogen ist.
G
D
11
A
B
C
H
D
E
