pellenc s.a.
GER
Route de Cavaillon
B.P. 47
84122 PERTUIS cedex
(France)
Tel : +33(0)4 90 09 47 00 Fax : +33(0)4 90 09 64 09
E-mail : pellenc.sa@pellenc.com
www.pellenc.com
Übersetzung der
ursprünglichen
Anleitung
BETRIEBSANLEITUNG

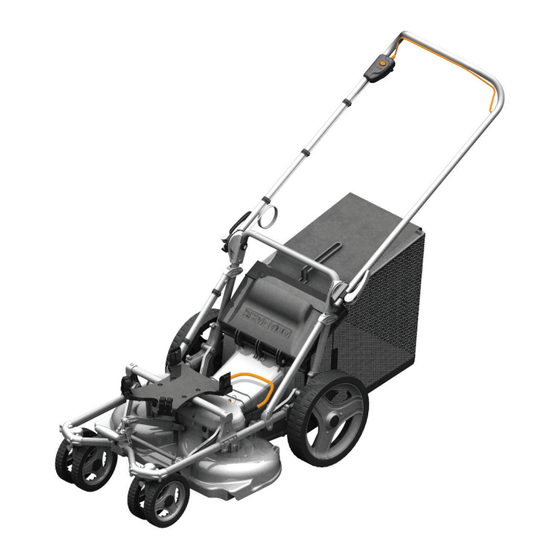

Rasion Basic
LIEFERUMFANG:
• Rasenmäher Rasion Basic
• Auffangbehälter
• Sicherheitsschlüssel
DIE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH AUFMERKSAM LESEN
59_123919_B - 02/2016
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für pellenc Rasion Basic
Inhaltszusammenfassung für pellenc Rasion Basic
- Seite 1 Tel : +33(0)4 90 09 47 00 Fax : +33(0)4 90 09 64 09 E-mail : pellenc.sa@pellenc.com www.pellenc.com Übersetzung der ursprünglichen Anleitung BETRIEBSANLEITUNG Rasion Basic LIEFERUMFANG: • Rasenmäher Rasion Basic • Auffangbehälter • Sicherheitsschlüssel DIE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH AUFMERKSAM LESEN 59_123919_B - 02/2016...
-
Seite 3: Inhaltsverzeichnis
IN HA LT SVERZ EI C HN I S EINLEITUNG ................4 SICHERHEITSHINWEISE . -
Seite 4: Einleitung
Genehmigung der Firma PELLENC. Die in diesem Handbuch enthaltenen Abbildungen sind unverbindlich und dienen nur der Information. Die Firma PELLENC behält sich das Recht vor, ihre Produkte abzuändern oder zu verbessern, wenn sie dies für erforderlich hält, ohne Kunden darüber zu informieren, die ein ähnliches Modell besitzen. -
Seite 5: Dieses Dokument Aufbewahren
• Die Firma PELLENC SA übernimmt keine Haftung für Schäden, die durch unsachgemäße und nicht bestimmungsgemäße Verwendung verursacht werden. • Gleichfalls übernimmt die Firma PELLENC SA keine Haftung für Schäden, die durch die Verwendung von Teilen und Zubehör verursacht werden, bei denen es sich nicht um Originalteile handelt. -
Seite 6: Sicherheitsmassnahmen Für Die Verwendung Des Ladegeräts Und Des Akkus
Tauschen Sie abgenutzte oder beschädigte Elemente umgehend aus, um einen sicheren Betrieb zu gewährleisten. Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör. SICHERHEITSMASSNAHMEN FÜR DIE VERWENDUNG DES LADEGERÄTS UND DES AKKUS Beachten Sie die Dokumentation des Akkus von Pellenc. -
Seite 7: Sicherheitskennzeichen
SICHERHEITSKENNZEICHEN SCHUTZAUSRÜSTUNG Schutzausrüstung Tragen Sicherheitshandschuhe Empfohlen Sicherheitsschuhe Empfohlen Gehörschutz Empfohlen Schutzbrille Empfohlen Jacke oder Armschutz Empfohlen Arbeitshose Empfohlen SICHERHEITSKENNZEICHEN Treffen Sie alle nötigen Sicherheitsmaßnahmen für den Betrieb des Rasenmähers. Die Piktogramme am Auswurf des Rasenmähers sollen Sie an die grundlegenden Sicherheitsmaßnahmen erinnern. Nachfolgend finden Sie eine Erläuterung der einzelnen Piktogramme. -
Seite 8: Beschreibung Und Technische Merkmale
BESCHREIBUNG UND TECHNISCHE MERKMALE... -
Seite 9: Technische Daten
13– Auffangbehälter Geschwindigkeitsanzeige 5– Klemmhebel zur Lenkerarretierung 14– Akkuladegerät CB50xx (nicht im Lieferumfang 6– Auswurfklappe enthalten) 7– Akkuanschluss 15– ULIB-1100-Akku von Pellenc (nicht im 8– Öffnung für Sicherheitsschlüssel Lieferumfang enthalten) 16– Sicherheitsschlüssel TECHNISCHE DATEN Modell RASION BASIC Abmessungen im eingeklappten Zustand (L... -
Seite 10: Vorbereitung Des Geräts
VORBEREITUNG DES GERÄTS Nach dem Transport ist der Rasenmäher üblicherweise eingeklappt. Der Lenker (1) ist nach vorne geklappt und durch den Griff zur Einstellung der Schnitthöhe (10) arretiert. Führen Sie die nachfolgend beschriebenen Schritte durch, um den Rasenmäher für den Einsatz vorzubereiten. -
Seite 11: Anbau Des Auffangbehälters
VORBEREITUNG DES GERÄTS - Arretieren Sie den Lenker mithilfe der 2 Klemmhebel (5) in der gewünschten Stellung. - Stellen Sie die Klemmung mithilfe der Verschraubung ein. ANBAU DES AUFFANGBEHÄLTERS Der Rasenmäher saugt das geschnittene Gras an und befördert es in den Auffangbehälter. Achten Sie stets darauf, den Auffangbehälter rechtzeitig zu leeren, um die Leistungsfähigkeit nicht zu beeinträchtigen. -
Seite 12: Anschluss Des Akkus
VORBEREITUNG DES GERÄTS ANSCHLUSS DES AKKUS - Stellen Sie den Akkuschalter auf „0“. - Schließen Sie das Stromkabel (7) an den Akku (15) an. Achten Sie dabei darauf, dass der Verpolungsschutz korrekt ineinandergreift. ACHTUNG: Nehmen Sie niemals Änderungen am Schiebering des Anschlusses vor. Ist der Ring beschädigt, tauschen Sie das Kabel aus. - Seite 13 VORBEREITUNG DES GERÄTS b. Einschaltsperre: Der Rasenmäher ist mit einem Neigungsmesser ausgestattet, der ein Einschalten des Motors verhindert, wenn der Rasenmäher zu stark geneigt oder gekippt ist. - Zu Ihrer eigenen Sicherheit kann der Rasenmäher nicht eingeschaltet werden, wenn er z. B. aus den folgenden Gründen angekippt wurde: - Reinigung - Beseitigung von Fremdkörpern...
-
Seite 14: Voreinstellungen Des Geräts
VOREINSTELLUNGEN DES GERÄTS Herzlichen Glückwunsch! Ihr Gerät ist nun einsatzbereit. Nun müssen Sie nur noch den Akku einschalten und einige Voreinstellungen für das Mähen vornehmen (sofern diese nicht bereits erfolgt sind). EINSCHALTEN DES AKKUS - Betätigen Sie den Akkuschalter, um den Akku einzuschalten: - „0“... -
Seite 15: Starten Des Motors
HANDHABUNG DES GERÄTS STARTEN DES MOTORS - Betätigen Sie mit einer Hand den Einschaltknopf (3) des Rasenmähers und halten Sie ihn gedrückt. - Mit der anderen Hand ziehen Sie den Bügel (2) an den Lenker heran. - Lassen Sie Einschaltknopf (3) los. Der Motor wird gestartet. -
Seite 16: Handhabung Des Geräts
HANDHABUNG DES GERÄTS Eine hohe Messerdrehzahl (bei hohem oder dichtem Gras) erhöht den Lautstärkepegel des Rasenmähers und reduziert die Akkulaufzeit. Um von Messerdrehzahl 4 auf Messerdrehzahl 1 zu wechseln, drücken Sie erneut auf den Einschaltknopf. AUSSCHALTEN DES MOTORS - Lassen Sie den Bügel (2) los, um das Gerät auszustellen. -
Seite 17: Feststellbremse
HANDHABUNG DES GERÄTS FESTSTELLBREMSE Betätigen Sie die Feststellbremse bei ausgeschaltetem Motor, um den Rasenmäher an einem Hang oder auf einer Fläche mit Gefälle abzustellen. Hierdurch werden die Hinterräder durch das Schneidgehäuse blockiert und gebremst. Der Rasenmäher kann somit nicht vorwärts oder rückwärts rollen und auch nicht geschoben werden. -
Seite 18: Gebrauchshinweise
GEBRAUCHSHINWEISE Um eine Rasenfläche mit dem bestmöglichen Schnittergebnis und zeitsparend zu mähen, lohnt sich die Berücksichtigung einer optimalen Mähtechnik. Der Rasen sollte von den Seiten zur Mitte hin gemäht werden. Nach und nach wird so eine rechteckige Fläche abgemäht. Die Schnittrichtung auf der Fläche sollte variiert werden, damit ein gleichmäßiger Schnitt des Rasens erfolgen kann. -
Seite 19: Gefälle
GEBRAUCHSHINWEISE GEFÄLLE - Auch wenn Rasenmäher immer sicherer werden, handelt es sich immer noch um gefährliche Maschinen. Mähen Sie daher immer quer und nicht längs zum Gefälle, um Beschädigungen und Unfälle zu vermeiden. - Seien Sie insbesondere bei Richtungsänderungen auf geneigten Flächen sehr vorsichtig. Achten Sie auf einen stabilen Stand und halten Sie den Rasenmäher stets mit beiden Händen fest. -
Seite 20: Mähen Mit Auffangbehälter
GEBRAUCHSHINWEISE MÄHEN MIT AUFFANGBEHÄLTER - Durch ein Mähen mit Auffangbehälter erhalten Sie in kurzer Zeit eine saubere Rasenfläche, ohne dass Sie diese noch einmal betreten müssen, um den Rasenschnitt zu entfernen. - Den Auffangbehälter können Sie einfach und ohne jegliches Werkzeug anbauen. Das Mähen mit Auffangbehälter sorgt für eine saubere Rasenfläche und das Risiko von Rasenkrankheiten ist geringer, da die Zersetzung des Rasenschnitts nicht direkt auf der Fläche erfolgt. - Seite 21 GEBRAUCHSHINWEISE b. Kompostierung: Der Grünschnitt kann für sich oder mit Zugabe von Garten- oder Küchenabfällen kompostiert werden. Bringen Sie jedoch niemals eine Schicht von mehr als 5 cm frischen Rasenschnitt auf den Kompost auf, da dieser sehr stickstoffhaltig ist und zu Wärme- und Geruchsbildung führt. Sind die zu kompostierenden Mengen zu umfangreich, lassen Sie den Rasenschnitt einen Tag in der Sonne trocknen, um die Kompostierung zu beschleunigen und eine unangenehme Geruchsbildung zu vermeiden.
-
Seite 22: Wartung
WARTUNG WARTUNGSINTERVALLE... -
Seite 23: Hinweise Für Eine Sichere Wartung Des Geräts
WARTUNG HINWEISE FÜR EINE SICHERE WARTUNG DES GERÄTS Die Wartung der einzelnen Komponenten des Rasenmähers ist unerlässlich für eine lange Lebensdauer und einen störungsfreien Betrieb des Geräts. ACHTUNG: Trennen Sie den Rasenmäher immer vom Akku, bevor Sie mit Arbeiten an den Messern beginnen. Schalten Sie den Akku aus und entfernen Sie ihn vom Gerät, bevor Sie den Rasenmäher mit Wasser abspritzen. -
Seite 24: Auffangbehälter
WARTUNG AUFFANGBEHÄLTER Der Auffangbehälter sollte nach jedem Mähen vollständig geleert, mithilfe von Wasser gereinigt und anschließend in der Sonne getrocknet werden, um eine Bildung von Schimmel und Pilzkrankheiten zu verhindern. - Leeren Sie den Auffangbehälter während des Mähens regelmäßig und stellen Sie sicher, dass das Gewebe luftdurchlässig ist. -
Seite 25: Transport / Lagerung
TRANSPORT / LAGERUNG TRANSPORT - Ziehen Sie den Sicherheitsschlüssel (16) ab und bewahren Sie ihn an einem geschützten Ort auf. - Stellen Sie sicher, dass der Akku (15) ausgeschaltet ist – Akkuschalter in Position „0“. - Damit der Rasenmäher weniger Platz während des Transports einnimmt, können Sie den Lenker einklappen. -
Seite 26: Zubehör Und Verschleissteile
ZUBEHÖR UND VERSCHLEISSTEILE 1– Messersatz + Befestigung, Art.-Nr.: 120269 2– Auffangbehälter, Art.-Nr.: 120270 3– Sicherheitsschlüssel mit Ring, Art.-Nr.: 130424 4– Mulchkit (optionales Zubehör), Art.-Nr.: 57154... -
Seite 27: Störungsbehebung Und Geräteschutz
STÖRUNGSBEHEBUNG UND GERÄTESCHUTZ... - Seite 28 STÖRUNGSBEHEBUNG UND GERÄTESCHUTZ...
- Seite 29 Dauer der Garantie Allgemeines Ansprüche im Rahmen der kommerziellen Garantie können für akkubetriebene Geräte von PELLENC zwei (2) Jahre ab der Lieferung an den Endkunden geltend gemacht werden, für alle anderen Produkte von PELLENC innerhalb von einem (1) Jahr. Ersatzteile Für Ersatzteile von PELLENC, die im Rahmen von Gewährleistungsansprüchen ausgetauscht werden, gilt die kommerzielle Garantie für akkubetriebene Geräte von PELLENC zwei (2) Jahre ab...
- Seite 30 ÖFFNEN SIE NIEMALS DEN RASENMÄHER ODER DEN AKKU, DA IN DIESEM FALL DIE GARANTIE ERLISCHT. WENDEN SIE SICH AN EINEN ZUGELASSENEN REPARATURTECHNIKER. PATENTIERTE MATERIALIEN • Im Interesse der technischen Weiterentwicklung behält PELLENC sich vor, die Konstruktion und Fertigung ihrer Produkte jederzeit zu ändern. Roger PELLENC...
-
Seite 31: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG (BETRIFFT NUR EUROPA) HERSTELLER PELLENC S.A. ANSCHRIFT QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANKREICH) PERSON, DIE ZUR ZUSAMMENSTELLUNG DER TECHNISCHEN PELLENC S.A. UNTERLAGEN BEFUGT IST ANSCHRIFT QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANKREICH) HIERMIT BESTÄTIGEN WIR, DASS DIE NACHSTEHEND BEZEICHNETE MASCHINE:...
