Funktionsbeschreibung

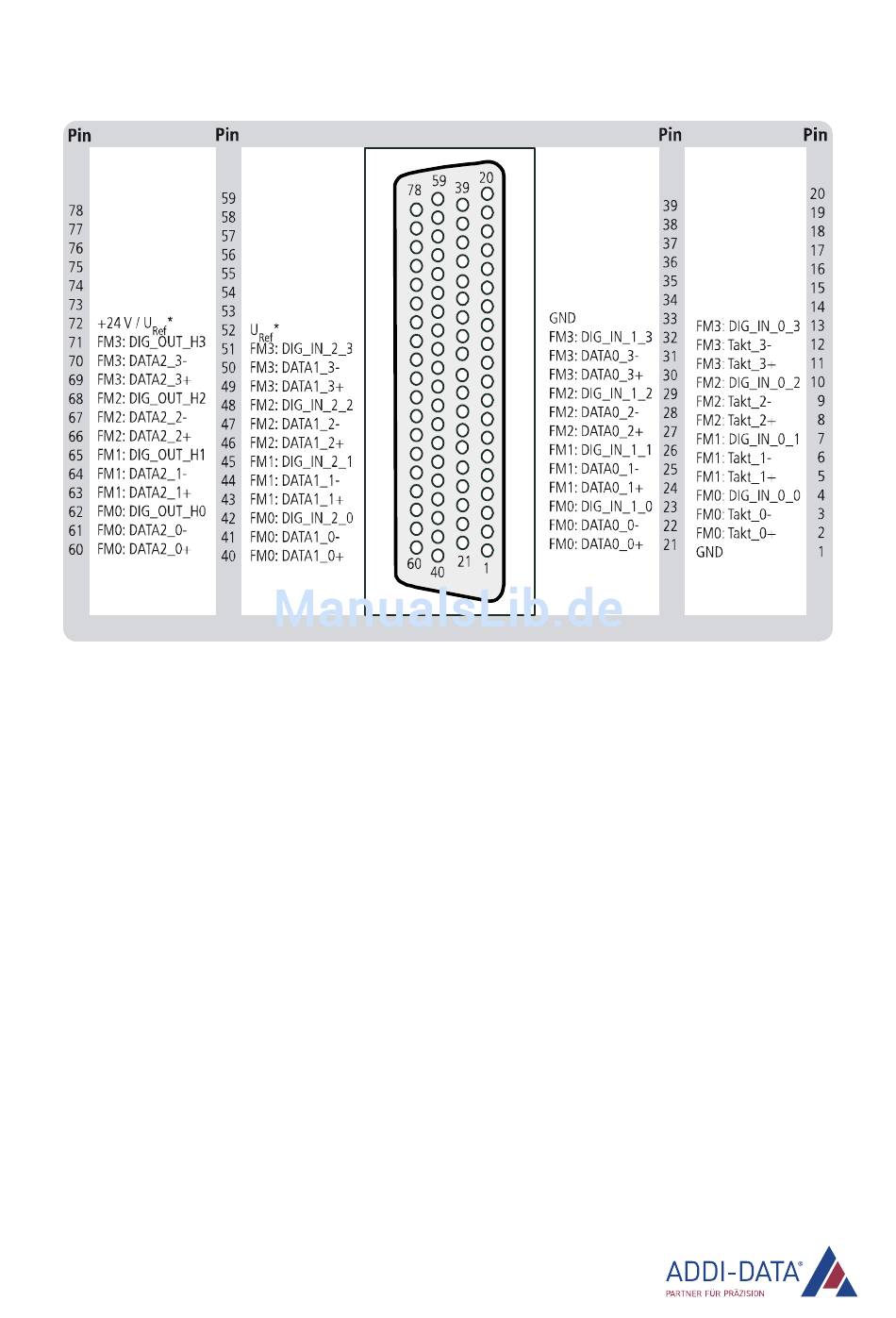

Abb. 1-3: Steckerbelegung: 78-pol. D-Sub-Buchsenstecker (APCIe-1711 und CPCIs-1711)

FM = Funktionsmodul
* Pin 52 und Pin 72: siehe Technisches Referenzhandbuch der Karte

1.5 Anschluss der Sensoren

1.5.1 Anschluss an die Anschlussplatine

Auf der Anschlussplatine PX8001 sind die Pins des 50-pol. D-Sub-Buchsensteckers und die damit
verbundenen Klemmen gleich nummeriert. Somit ist die Klemmenbelegung der Anschlussplatine
identisch mit der Steckerbelegung des 50-pol. D-Sub-Stiftsteckers der APCI-/CPCI-1710 bzw. mit der
des 50-pol. D-Sub-Stiftsteckers am Kabel ST1711-50 (APCIe-/CPCIs-1711).
Die nachfolgende Tabelle soll Ihnen als Hilfe beim Anschluss der Sensoren an die Anschlussplatine
dienen. Die leeren Felder in der Tabellenspalte „Sensor" können anhand des ausgewählten Sensortyps
ausgefüllt werden.
