Funktionsbeschreibung

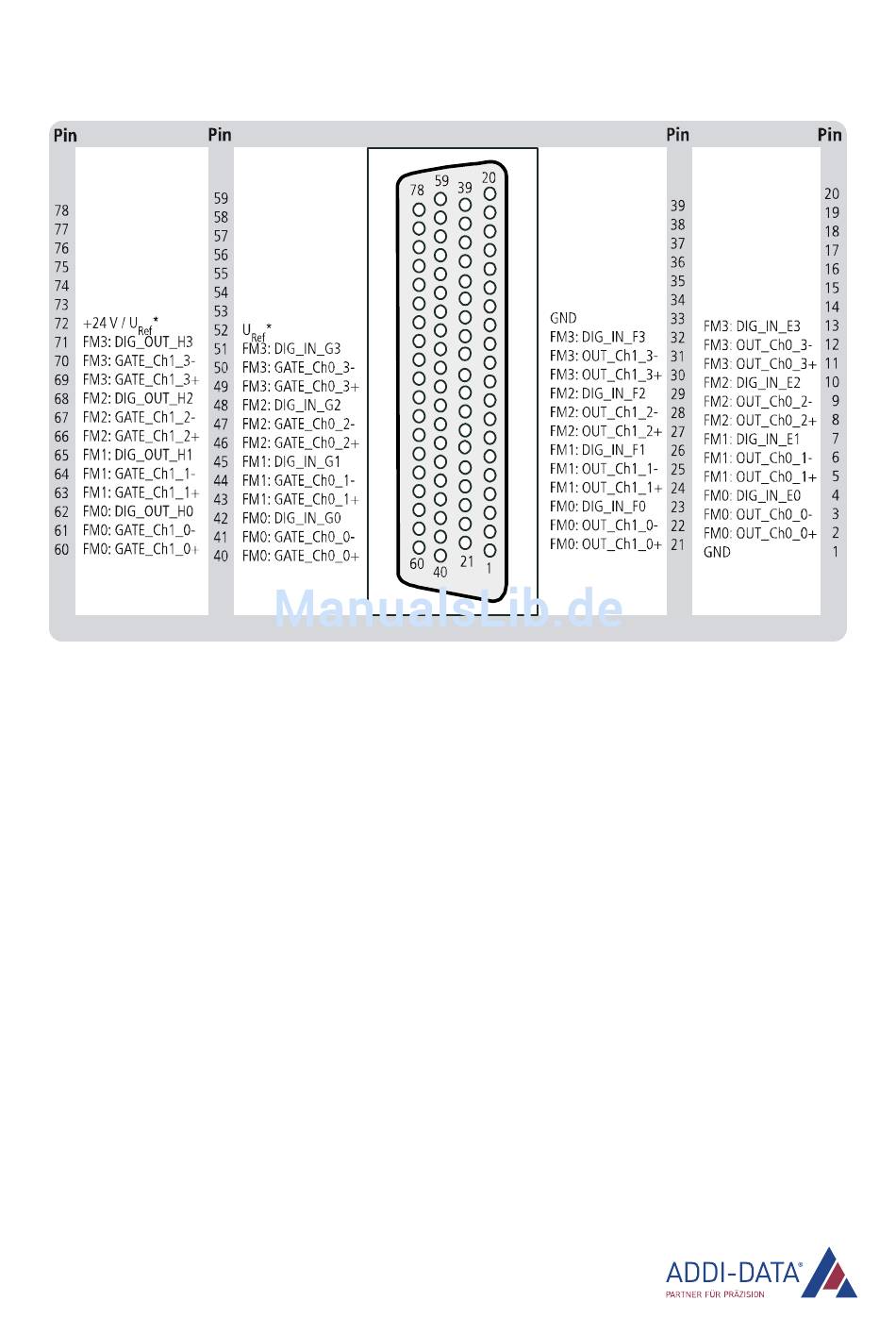

Abb. 1-3: Steckerbelegung: 78-pol. D-Sub-Buchsenstecker (APCIe-1711 und CPCIs-1711)

FM = Funktionsmodul
* Pin 52 und Pin 72: siehe Technisches Referenzhandbuch der Karte

1.6 Anschluss der Signalgeber

1.6.1 Anschluss an die Anschlussplatine

Auf der Anschlussplatine PX8001 sind die Pins des 50-pol. D-Sub-Buchsensteckers und die damit
verbundenen Klemmen gleich nummeriert. Somit ist die Klemmenbelegung der Anschlussplatine
identisch mit der Steckerbelegung des 50-pol. D-Sub-Stiftsteckers der APCI-/CPCI-1710 bzw. mit der
des 50-pol. D-Sub-Stiftsteckers am Kabel ST1711-50 (APCIe-/CPCIs-1711).
Die nachfolgende Tabelle soll Ihnen als Hilfe beim Anschluss der Signalgeber an die Anschlussplatine
dienen. Die leeren Felder in der Tabellenspalte „Signalgeber" können anhand des ausgewählten
Signalgeber-Typs ausgefüllt werden.
www.addi-data.de
11
