Funktionsbeschreibung

1.2 Blockschaltbild

1.3 Verwendete Signale

Auf der Karte können Sie maximal zwölf SSI-Sensoren betreiben, d.h. maximal drei Sensoren pro
Funktionsmodul.
www.addi-data.de

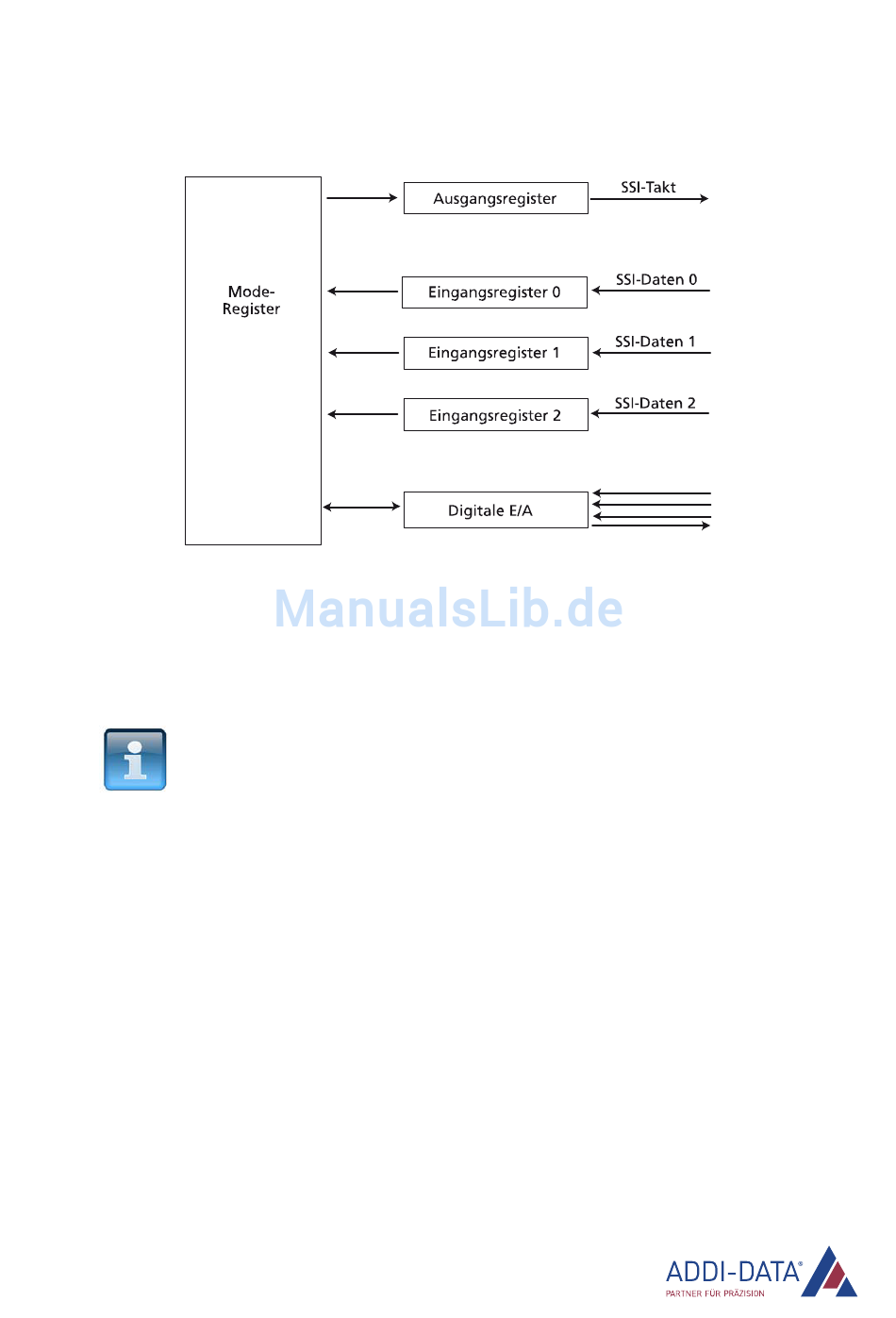

Abb. 1-1: Blockschaltbild: Funktion „SSI"
HINWEIS!
Der Betrieb mit drei SSI-Sensoren an einer Taktleitung der Karte
ist nur mit RS422-Eingangstreibern der SSI-Sensoren möglich.
Ein zu niederohmiger Eingangstreiber der SSI-Sensoren kann die
Ausgänge der Karte zu stark belasten, so dass pro
Funktionsmodul evtl. nur ein oder zwei SSI-Sensoren
angeschlossen werden können.
7
SSI
