- Seite 1 Bedienungsanleitung Dimmer UP-2...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Produktansicht ..........................5 2.1. Frontansicht ..........................5 2.2. Rückansicht ..........................6 Bedienung............................7 3.1. DMX Adressierung ........................7 3.2. Switch Pack Modus ......................... 7 3.3. Dimmer Pack Modus ....................... 9 Technische Daten .......................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Lesen Sie die Sicherheitshinweise, sowie die Bedienungsanleitung sorgfältig durch. • Bewahren Sie die Bedienungsanleitung auf. • Beachten Sie alle Warnhinweise. • Beachten Sie die Bedienungsanleitung. • Um Feuer und Stromschläge zu verhindern, schützen Sie das Gerät vor Regen und Feuchtigkeit. - Seite 4 Sicherheit Entfernen Sie nicht die Erdung. Diese dient zu ihrer Sicherheit. Wird die Erdung entfernt, kann es zu Stromschlägen kommen. Zubehör Benutzen sie nur vom Hersteller vorgegebenes Zubehör. ACHTUNG! Der Garantieanspruch erlischt bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden.
-
Seite 5: Produktansicht

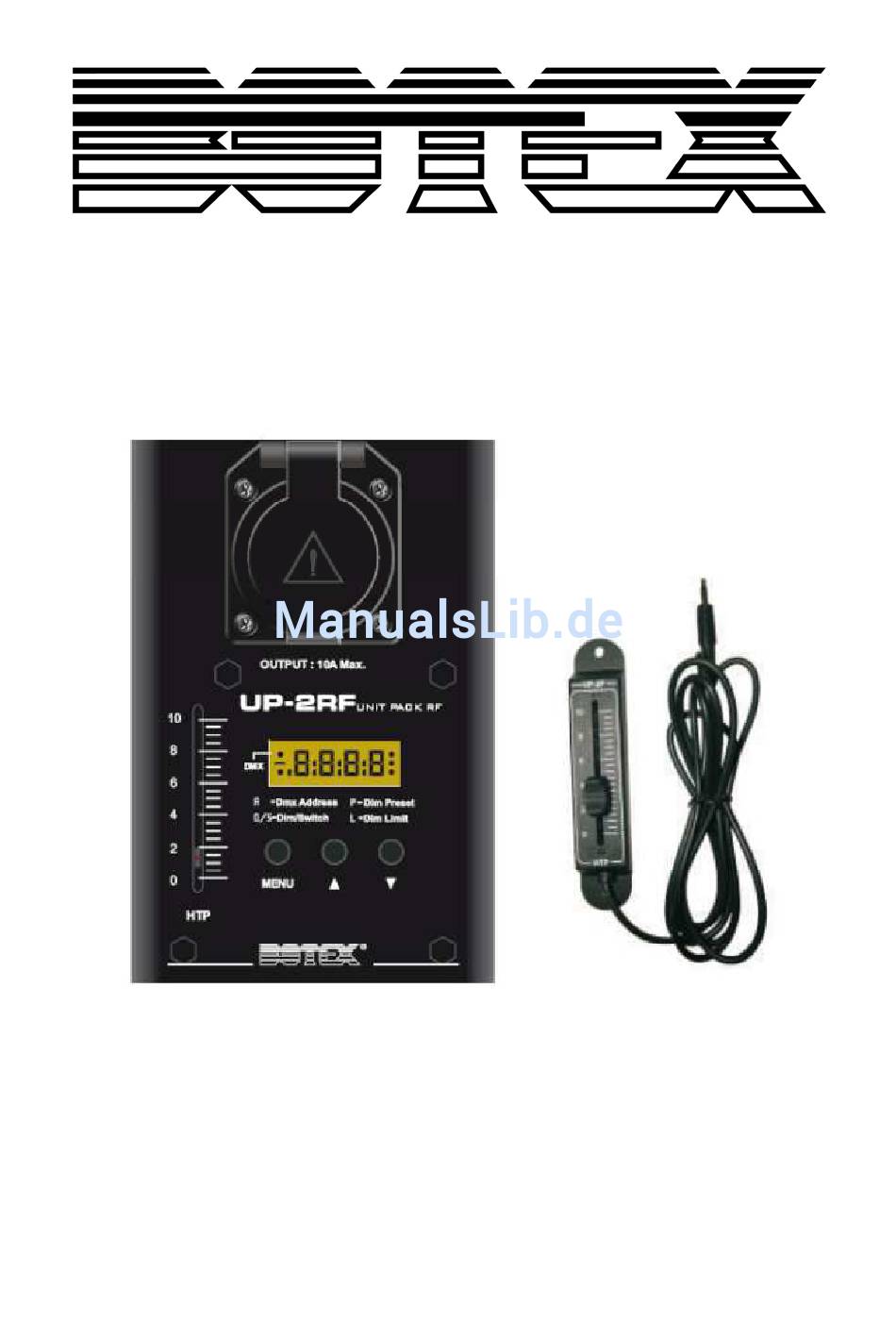

2. Produktansicht 2.1. Frontansicht 1. Schutzko Output Max. 10 A 2. Display 3. MENU Mit Hilfe dieser Taste gelangen Sie in das Menü. 4. UP Mit Hilfe dieser Taste können Sie den gewünschten Menüpunkt erreichen oder einen Wert erhöhen. Durch langes Drücken wird der Wert schneller erhöht. 5. -
Seite 6: Rückansicht
2.2. Rückansicht 1. Netzanschluss 2. Sicherung F10 A; 250 V; 5x20 mm 3. DMX IN 3pol XLR Eingang male. 4. DMX OUT 3pol XLR Ausgang female. 5. Mini-Klinke IN An diesem Eingang kann der externe Fader angeschlossen werde. 6 / 12... -
Seite 7: Bedienung
3. Bedienung Verbinden Sie das Gerät mit dem Stromnetz. Das Gerät wird automatisch die letzte Einstellung laden. Ebenso zeigt das Display die zuletzt eingestellte DMX Adresse an, da alle Informationen im Stromausfallspeicher hinterlegt werden. Wenn die Stromzufuhr nicht stabil ist, steht im Display „AC-0“ warten sie bis die Anzeige verschwindet. - Seite 8 2. Drücken Sie die UP und DOWN Tasten bis das Display „S---„ anzeigt 3. Drücken Sie die MENU Taste um in den Switch Pack Modus zu wechseln. Dieser besteht aus Switch On (S-on) und Switch Off (S- off). Im Switch ON Modus, ist der Ausgang aktiviert und die angeschlossene Lampe leuchtet unabhängig des DMX Signals.
-
Seite 9: Dimmer Pack Modus
3.3. Dimmer Pack Modus 1. Drücken Sie die MENU Taste um in das nächste Menü zu wechseln 2. Drücken Sie die UP und DOWN Tasten bis das Display „d…“ anzeigt. 3. Drücken Sie die MENU Taste um in den Dimmer Limit Modus zu wechseln. - Seite 10 5. Drücken Sie die MENU Taste um in den Dimmer Preset Modus zu wechseln. 6. Drücken Sie die UP und DOWN Taste um einen Wert zwischen 0- 100 einzustellen. Durch Drücken der Taste wird der Wert um eine Stelle verändert, wenn Sie die Taste gedrückt halten können Sie den Wert schneller verändern.
-
Seite 11: Technische Daten
4. Technische Daten Stromversorgung Spannung 230 V AC, 50 Hz Kanal Output Max. 10 A Anschlüsse Strom in Schutzko Strom out Schutzko XLR in/out 3pol XLR Steuerung Dimmerkurve Linear Switch Switch DMX512 Anzahl Kanäle Maße 182 x 92 x 65 mm Gewicht 1,7 kg 11 / 12... - Seite 12 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 12 / 12...
