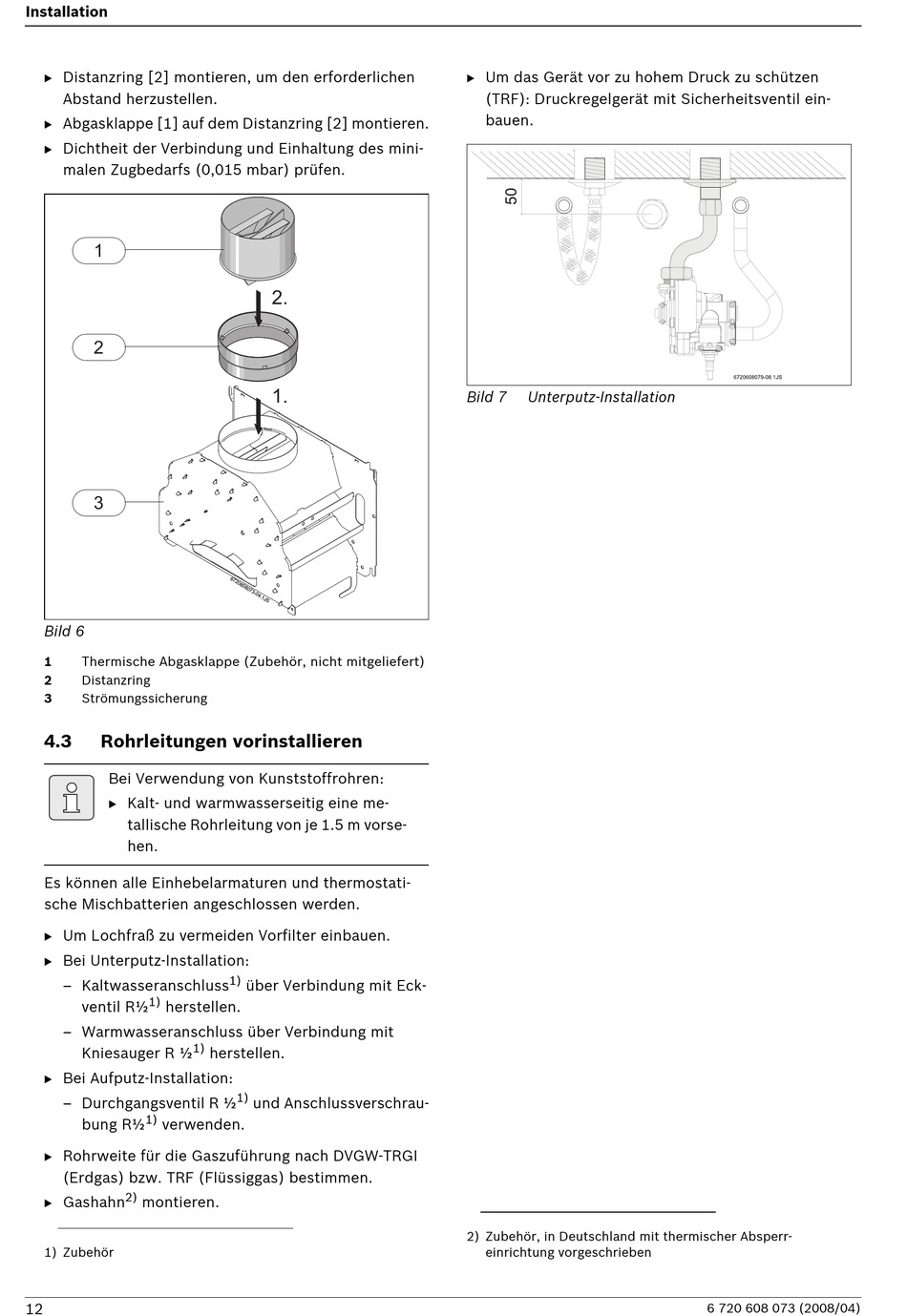

Installation
B Distanzring [2] montieren, um den erforderlichen
Abstand herzustellen.
B Abgasklappe [1] auf dem Distanzring [2] montieren.
B Dichtheit der Verbindung und Einhaltung des mini-
malen Zugbedarfs (0,015 mbar) prüfen.
1
2
3
Bild 6
1
Thermische Abgasklappe (Zubehör, nicht mitgeliefert)
2
Distanzring
3
Strömungssicherung
4.3
Rohrleitungen vorinstallieren
Bei Verwendung von Kunststoffrohren:
B Kalt- und warmwasserseitig eine me-
tallische Rohrleitung von je 1.5 m vorse-
hen.
Es können alle Einhebelarmaturen und thermostati-
sche Mischbatterien angeschlossen werden.
B Um Lochfraß zu vermeiden Vorfilter einbauen.
B Bei Unterputz-Installation:
– Kaltwasseranschluss
1)
ventil R½
herstellen.
– Warmwasseranschluss über Verbindung mit
1)
Kniesauger R ½
B Bei Aufputz-Installation:
– Durchgangsventil R ½
1)
bung R½
verwenden.
B Rohrweite für die Gaszuführung nach DVGW-TRGI
(Erdgas) bzw. TRF (Flüssiggas) bestimmen.
2)
B Gashahn
montieren.
1) Zubehör
12
2.
1.
1)
über Verbindung mit Eck-
herstellen.
1)
und Anschlussverschrau-
B Um das Gerät vor zu hohem Druck zu schützen
(TRF): Druckregelgerät mit Sicherheitsventil ein-
bauen.
Bild 7
Unterputz-Installation
2) Zubehör, in Deutschland mit thermischer Absperr-
einrichtung vorgeschrieben
6 720 608 073 (2008/04)
