Erläuterungen
• Die mit einem (*) Stern gekennzeichneten Felder sind von der
Gerätenennleistung des Umrichtermoduls abhängig.
• In der Werkseinstellung stehen die typischen Daten eines IEC-
Asynchron-Normmotors der Gerätenennleistung in den Parame-
tern.
• Während der Selbsteinstellung des Umrichtermoduls (163-
ENSC=START) werden während der Erstinbetriebnahme die
Motordaten ermittelt. Bedingung hierfür ist die korrekte Eingabe der
Typenschilddaten des Motors und ein geschlossener Motorstrom-
kreis.
• Alle Motordaten können über die S
übertragen und gespeichert werden. Zusätzlich sollten die
GER
Parameter der Strom- und Drehzahlregelkreise übertragen werden,
damit der Motor korrekt am Umrichtermodul betrieben werden kann.
• Bei der Identifikation von Sondermotoren und Hauptspindelmotoren
von >20 Kw kann es vereinzelt zu falscher Ermittlung der Lh-Kennli-
nie kommen. In den meisten Fällen zeigt sich der Fehler dadurch,
daß die gewünschte Nenndrehzahl des Antriebs nicht erreicht wird.
Abhilfe: Parameter MOLMF so lange erhöhen bis der Motor etwa
5% über Nenndrehzahl läuft.

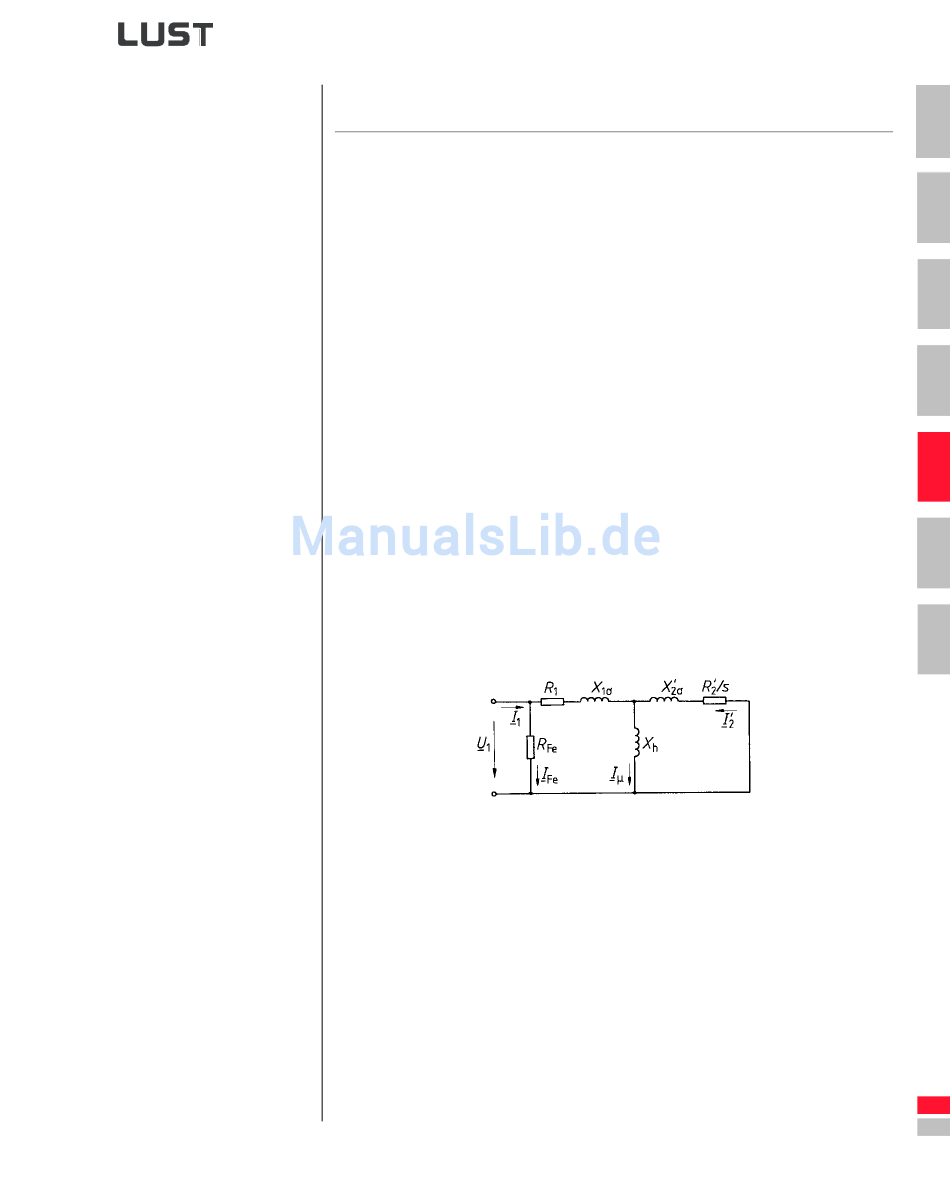

Vereinfachtes Ersatzschaltbild der Asynchronmaschine
s Schlupf
X Hauptinduktivität
h
R Strangwiderstand Stator
1
R Läuferwiderstand
2
X Streuinduktivität Stator
1σ
X Streuinduktivität Läufer
2σ
R Eisenverlustwiderstand
FE
I Magnetisierungsstrom
M
