Anwendungshandbuch CDA3000
5 Softwarefunktionen
Einstellung Massenträgheitsmoment Anlage (160-SCJ1, 162-
SCJ2)
Das Massenträgheitsmoment der Anlage ist für den optimalen Betrieb in
der Regelungsart SFC/FOR unter Parameter 160-SCJ1 (CDS1) und 162-
SCJ2 (CDS2) einzutragen.
Wird kein Massenträgheitsmoment für die Anlage angegeben, so wird
von einer 1:1 Massenträgheitsmomentanpassung ausgegangen und das
Massenträgheitsmoment der Anlage gleich dem des Motors gesetzt.
Reduktion des Massenträgheitsmomentes der Anlage
J = Massenträgheitsmoment des Motors (MOJNM)
M
J = reduziertes Massenträgheitsmoment der Anlage (SCJx)
red
i Getriebeübersetzungsfaktor

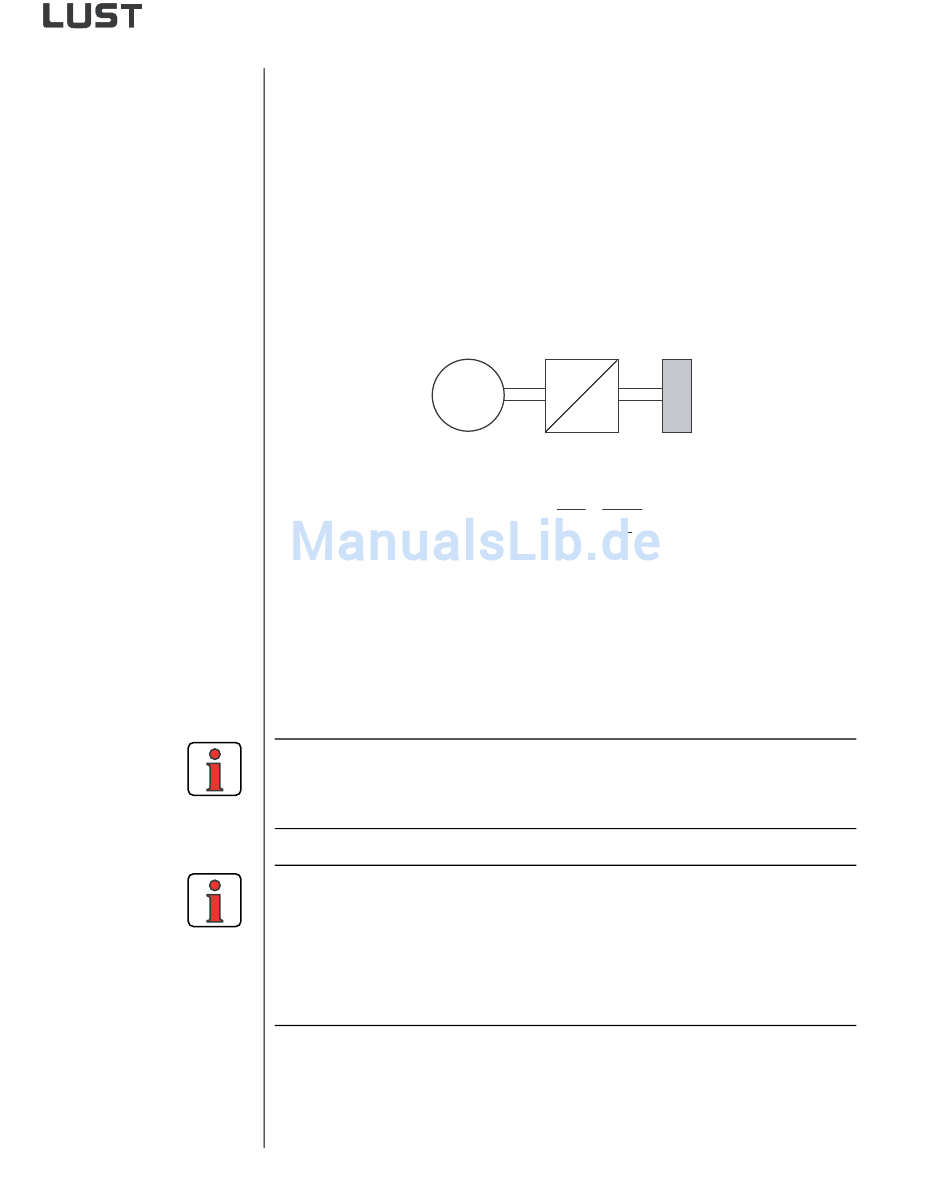

Bild 5.8 Reduktion des Massenträgheitsmomentes
Hinweis: Ab einem Verhältnis von 1:5 (J
ment der Anwendung angegeben werden, da sonst das
Regelverhalten nicht stabil ist.
Hinweis: Die Angabe der Massenträgheitsmomente ist für die Rege-
lungsarten SFC und FOR von Bedeutung. Anhand der Mas-
senträgheitsmomente wird während der Selbsteinstellung
eine Einstellung des Drehzahlreglers vorgenommen (siehe
Kapitel 6.2 „Sensorlose Drehzahlregelung" und 6.3 „Feldori-
entierte Regelung").
5-16
n
1
M
3 ~
J J
i
M red
J J
2 2
J = =
red
i n
2
( )
1
n
2
: J
M
n
2
J
2
2
) muß das Trägheitsmo-
red
