Anwendungshandbuch CDA3000
5 Softwarefunktionen
BRK2 bei Regelungsart VFC (SFC)
Während der Erstinbetriebnahme werden folgende Parameter bei Durch-
führung der Selbsteinstellung automatisch motorabhängig voreingestellt.
Parameter Funktion
BRK2: Frequenzgrenze für Motor-
313-SSCW
bremse (Rechtslauf)
BRK2: Frequenzgrenze für Motor-
314-SSCCW
bremse (Linkslauf)
BRK2: Frequenzhysterese für Motor-
315-SSHYS
bremse
Tabelle 5.82 Parametervoreinstellung für BRK2 durch Selbsteinstellung bei
Motoridentifizierung

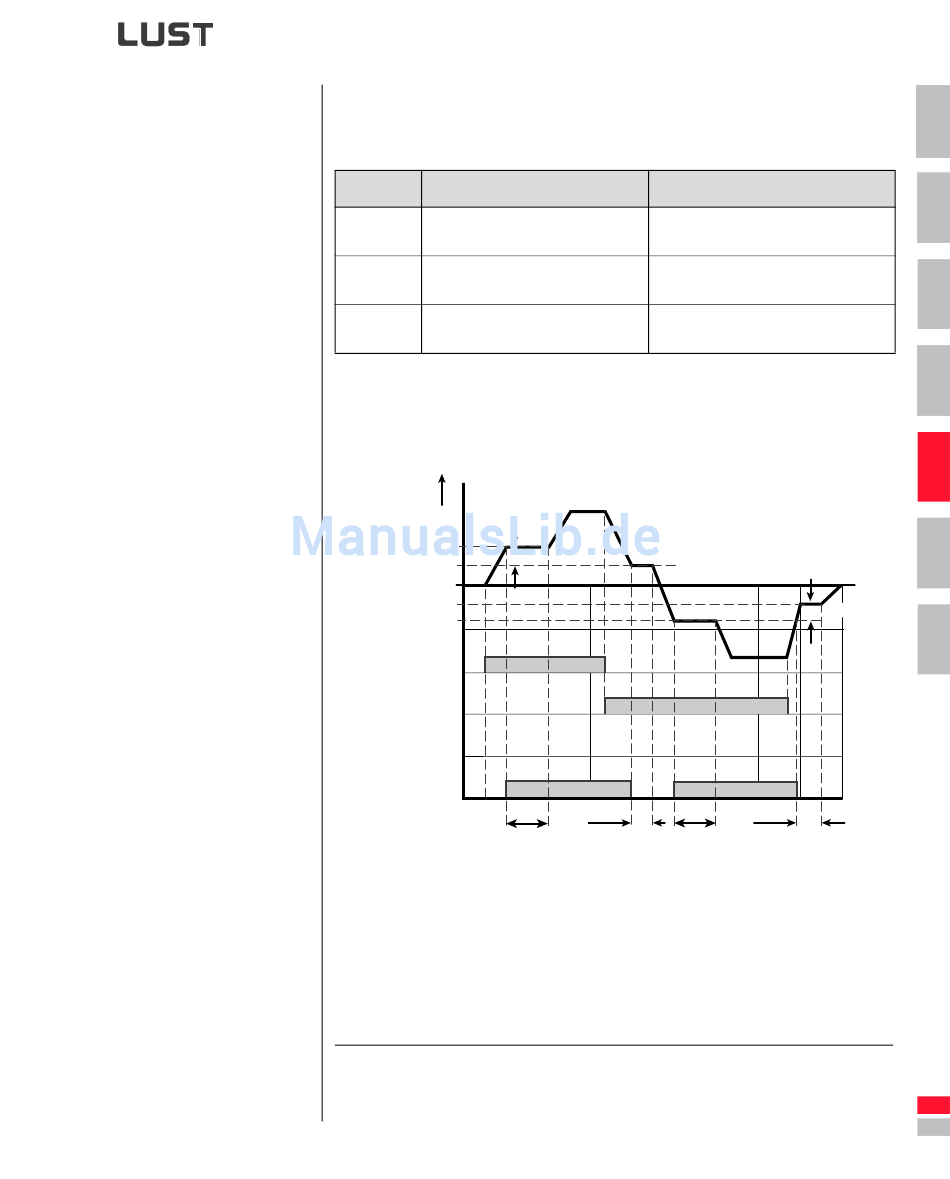

Zeitdiagramm der Motorhaltebremse BRK2 in VFC (SFC)
REF6
f [Hz]
SSCW+SSHYS
SSCW
SSCCW
-SSCCW-SSHYS
1
STR
0
1
STL
0
1
POWER
0
1
BRK2
0
TREF
POWER Endstufe des Frequenzumrichters
BRK2 digitaler Ausgang
Bild 5.64 Funktion der Motorhaltebremse BRK2 in Regelungsart VFC
(SFC)
Erläuterungen
5-145
Schlupffrequenz
Schlupffrequenz
Schlupffrequenz * Hysteresefaktor
SSHYS
TREF
TCTRL
1
Wert
2
3
4
5
6
SSHYS
A
TCTRL
DE
EN
FR
