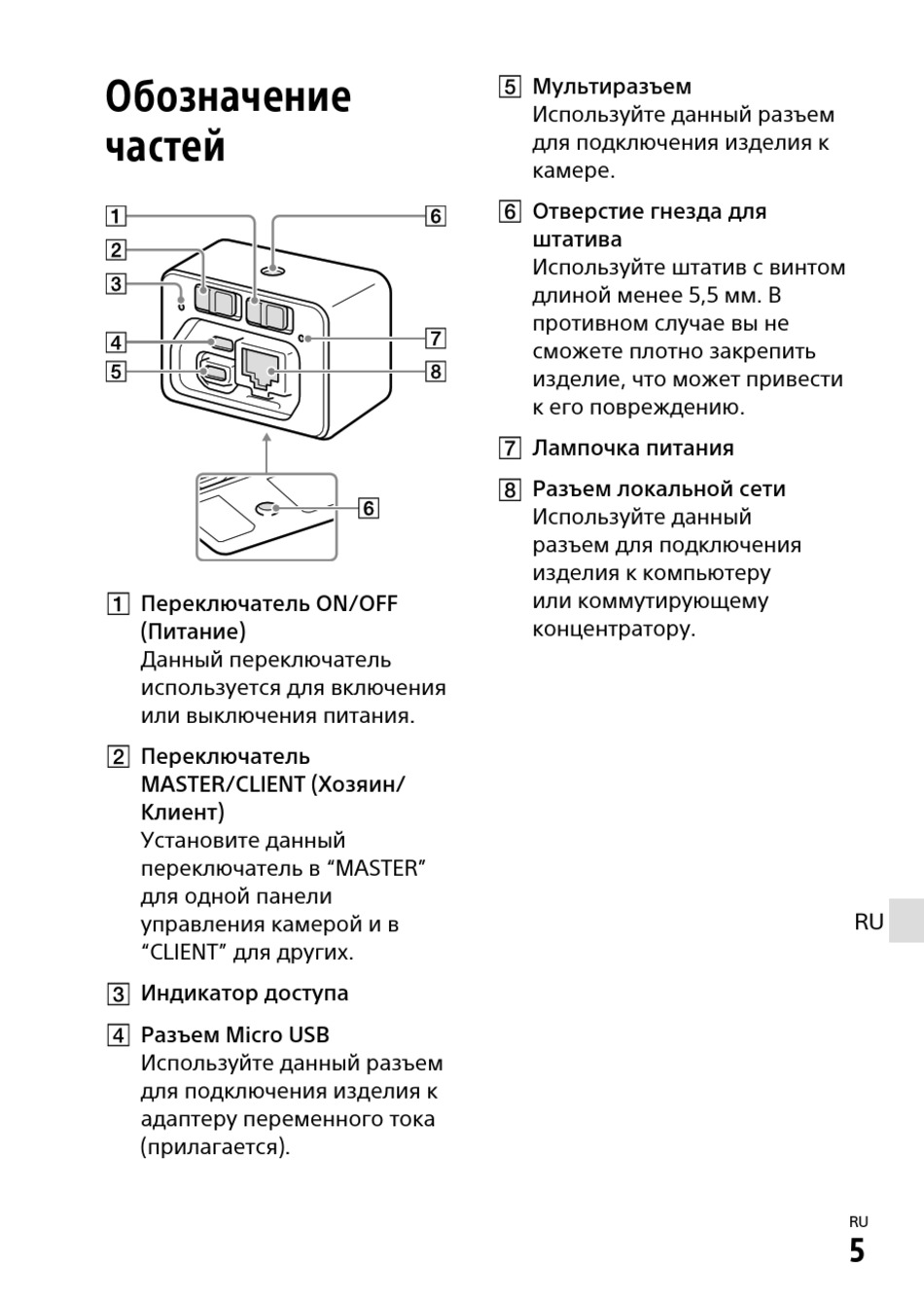

Обозначение
частей

Переключатель ON/OFF
(Питание)
Данный переключатель
используется для включения
или выключения питания.

Переключатель
MASTER/CLIENT (Хозяин/
Клиент)
Установите данный
переключатель в "MASTER"
для одной панели
управления камерой и в
"CLIENT" для других.

Индикатор доступа

Разъем Micro USB
Используйте данный разъем
для подключения изделия к
адаптеру переменного тока
(прилагается).

Мультиразъем
Используйте данный разъем
для подключения изделия к
камере.

Отверстие гнезда для
штатива
Используйте штатив с винтом
длиной менее 5,5 мм. В
противном случае вы не
сможете плотно закрепить
изделие, что может привести
к его повреждению.

Лампочка питания

Разъем локальной сети
Используйте данный
разъем для подключения
изделия к компьютеру
или коммутирующему
концентратору.
RU
RU
5
