- Seite 1 FCMW5* FCMS5* (RUS) ИНСТРУКЦИЯ ПО ЭКСПЛУТАЦИИ....2 (D) BEDIENUNGSANLEITUNG........35 IOAK-2437 / 8054333 (06.2013/1)
- Seite 35 SEHR GEEHRTER KUNDE, Dieser Gasherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Koch- wirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem darstellen. Bevor der Gasherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.
-
Seite 36: Sicherheitshinweise
sIcheRheItshInWeIse Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. - Seite 37 sIcheRheItshInWeIse Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts. Zugängliche Teile können bei Be nut zung heiß wer- den. Kinder fern halten. Achtung. Verwenden Sie zur Reinigung der Koch- fläche keine aggressiven Putzmittel oder scharfen Metallgegenstände, die die Oberfläche beschädigen könnten (Entstehung von Sprüngen oder Brüchen).
- Seite 38 sIcheRheItshInWeIse l Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Herdes. l Wir bitten Sie auf Kinder während der Nutzung des Herdes zu achten, da sie ja mit der Bedienung des Herdes nicht vertraut sind.
- Seite 39 sIcheRheItshInWeIse ● Nicht autorisierte Personen dürfen den Gasherd nicht willkürlich auf eine andere Gassorte umstellen, an einen andern Platz stellen oder Veränderungen an der Gas- und Elektro- installation vornehmen. Diese Arbeiten dürfen nur von qualifizierten und autorisierten Installateuren vorgenommen werden. ●...
-
Seite 40: Unsere Energiespartipps
UNSERE ENERGIESPARTIPPS Wer Energie verantwort- ● Backofentür gut geschlossen halten. lich verbraucht, der schont Durch Verschmutzungen an den Türdich- nicht nur die Haushaltskas- tungen geht Wärme verloren. Deshalb: se, sondern handelt auch Am besten sofort beseitigen! umweltbewusst. Seien Sie ● Herd nicht direkt neben Kühl- oder dabei! Sparen Sie Strom! Gefrieranlagen einbauen. - Seite 41 AUSPACKEN ausseRBetRIeBnahme Für den Transport haben wir Nach Beendigung der Be- das Gerät durch die Verpak- nutzung des Geräts darf er kung gegen Beschädigung nicht zusammen mit dem ge- gesichert. Nach dem Auspak- wöhnlichen Hausmüll entsorgt ken bitte Verpackungsteile werden, sondern ist an einer umweltfreundlich entsorgen.
-
Seite 42: Bedienelemente

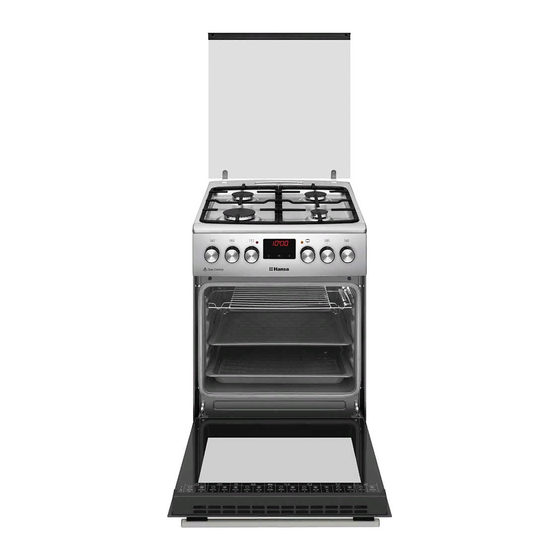

BeDIeneLemente 3, 4 5, 6 11 Großer Brenner 1 Backofen-Temperaturregler 12 Mittlerer Brenner 2 Backofen-Funktionsregler 13 Rost 3, 4, 5, 6 Schalter für Gasbrenner 14 Mittlerer Brenner 7 Kontrollleuchte (Heizunganzeige) L 15 Hilfsbrenner 8 Kontrollleuchte (Betriebsanzige) R 16 Abdeckung 9 Türgriff 17 Zeit schaltuhr* 10 Geschirrkasten *vorhanden nur bei einigen Modellen... - Seite 43 IHR HERD STELLT SICH VOR Sicherheit- Funken-zünder* svorrichtung Backblech* gegen Ga- saustritt* Bratblech* Grillrost (Gitterrost) *vorhanden nur bei einigen Modellen...
-
Seite 44: Installation
INSTALLATION Die nachfolgenden Anweisungen sind für qualifizierte Fachkräfte zur Installation des Geräts bestimmt. Diese Anweisungen sollen eine möglichst maximal fachgerechte Ausfüh- HOOD rung der Installations- und Wartungsarbeiten des Geräts gewährleisten. Min. 600 mm Der richtige Einbauort l Der Küchenraum muss trocken und gut belüftbar sein und über eine intakte Ventilationsanlage verfügen, gemäß... -
Seite 45: Gasanschluss
INSTALLATION Gasanschluss ● Die Einbaumöbel müssen Beläge und Achtung! Belagkleber haben, die bis zu einer Tem- Der Herd muss an eine Gasinstal- peratur von 100°C widerstandsfähig sind. lation mit einer solchen Gassorte, Bei Nichtbeachtung dieser Bedingung kann für die der Herd nach seiner Bauart es zur Deformierung der Oberflächen oder bestimmt ist, angeschlossen werden. -
Seite 46: Elektrischer Anschluss
INSTALLATION Achtung! Achtung! Den Anschluss des Herdes an eine Nach Beendigung der Herdinstallation Flüssiggasflasche oder an eine vor- ist die Dichtigkeit aller Verbindungen handene Gasinstallation darf nur ein zu prüfen, z.B. durch Verwendung von berechtigter Installateur unter Be- Wasser mit Seife. achtung aller Sicherheitsvorschriften Die Verwendung von Feuer für die vornehmen. - Seite 47 INSTALLATION Abstimmung des Herds auf eine Um den Herd auf die Verbrennung einer andere Gassorte. anderen Gassorte abzustimmen, ist wie folgt zu verfahren: ● Austausch der Düsen (siehe folgende Dies darf nur von einem entsprechend Tabelle), qualifizierten und autorisierten Installateur ●...
- Seite 48 INSTALLATION Die Gaszufuhr zu den Oberflächenbrennern Die verwendeten Oberflächenbrenner erfor- wird über Standardhähne (Abb. A) geöffnet dern keine Regulierung der Zuluft. Das rich- und geregelt. In Herden mit Gasaustritts- tige Flammenbild besitzt deutliche Flammen- schutz wird ein entsprechender Spezialhahn kegel innerhalb der blau-grünen Bereiche. verwendet (Abb.
-
Seite 49: Bedienung
BeDIenunG Vor der ersten Inbetriebnahme des Gerätes ● Verpackungsteile entfernen, ● Vorsichtig (langsam) die Etiketten von der Backofentür entfernen, dabei ist darauf zu achten, dass das Klebeband nicht reißt. ● Schublade leeren, Backofeninnenraum von werkseitigen Konservierungsstoffen reinigen, ● Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, ●... - Seite 50 BeDIenunG Bedienung der Oberflächenbrenner Anzünden der Brenner ohne Zünder ● ein Streichholz anzünden ● den Drehknopf bis zum Anschlag dücken Das richtige Koch- und Backgeschirr und nach links drehen bis zur Stellung „große Flamme” Achten Sie darauf, dass der Durchmesser ●...
- Seite 51 BeDIenunG Achtung! Funktionsweise der Schutzvorrichtung In Herdmodellen mit Schutzvorrich- gegen Gasaustritt* tung gegen Gasaustritt an Oberflä- chenbrennern ist beim Zündungsvor- Einige Modelle sind mit einem automatischen gang der Drehknopf ca. 10 Sekunden System ausgestattet, das die Gaszufuhr lang bis zum Anschlag in der Stellung zum Brenner abschneidet, falls die Flamme „große Flamme”...
-
Seite 52: Backofen Mit Umluft (Mit Gebläse)
BeDIenunG Mögliche Stellungen des Backofen- Backofen mit Umluft (mit Gebläse) Betriebswahlschalters Backen kann mit Oberhitze, Unterhitze und Unabhängige Backofen-Beleuch- Grillhitze erfolgen. Die Steuerung erfolgt mit tung Hilfe des Backofen-Betriebswahlschalters – Durch das Drehen des Reglers auf Die Wahl der gewünschten Funktion erfolgt diese Stellung wird der Backofen- durch Drehen des Drehschalters in die ent- Innenraum beleuchtet. - Seite 53 BeDIenunG Unterhitze Kontrollleuchte Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unter¬hitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Ku- Das Einschalten des Backofens wird über chen, Kuchen mit Obstfüllung). zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuchte signalisiert den Backo- Unter- und Oberhitze fenbetrieb.
-
Seite 54: Backofen Mit Heißluft (Mit Gebläse Und Heißluft)
BeDIenunG Backofen mit Heißluft (mit Ge- Mögliche Stellungen des Backofen- bläse und Heißluft) Betriebswahlschalters Unabhängige Backofen-Beleuch- Der Backofen kann mit Unterhitze und Obe- rhitze, Grillhitze und Heißluftheizung erwärmt tung werden. Die Steuerung erfolgt mit Hilfe des Durch das Drehen des Reglers auf Backofen-Betriebswahlschalters –... - Seite 55 BeDIenunG Heißluft und Unterhitze Unterhitze Durch Drehen des Reglers auf diese Wurde der Regler auf diese Position Position werden Heißluft und Unterhit- gedreht, erfolgt das Vorheizen des ze eingeschaltet und die Temperatur Backofens nur bei eingeschalteter im unteren Bereich des Backofens Unter¬hitze.
- Seite 56 BeDIenunG Grillen Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Gril l he ize le- ment zubereitet. Um den Grill einzuschalten: Backofen-Schalter in die Position umdre- hen, die mit Sym bo len Grill, gekennzeichnet ist, Backofen während 5 Minuten (bei ge- schlos se ner Bac ko fentür) durchwär- men,...
-
Seite 57: Backen Und Braten - Praktische Hinweise
BACKEN UND BRATEN - PRAKTISCHE HINWEISE BACKEN UND BRATEN - PRAKTISCHE HINWEISE Gebäck ● Zum Backen verwenden Sie am besten die mitgelieferten Bleche. ● Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. - Seite 58 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit Umluft (mit Gebläse) Backofenfunktio- temperatur Garzeit [min] Art Gebäck Einschubhöhe 160 - 200 2 - 3 30 - 50 25 - 35 160 - 180 20 - 40* 65 - 70 220 - 240 10 - 15 210 - 220 45 - 60...
- Seite 59 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit Heißluft (mit Gebläse und Heißluft) Backofenfunk- temperatur Garzeit [min] Einschubhöhe Art Gebäck tionen 160 - 200 2 - 3 30 - 50 160 - 180 20 - 40* 140 - 160 10 - 40* 200 - 230 1 - 3 10 - 20...
-
Seite 60: Allgemeine Pflegehinweise
ALLGEMEINE PFLEGEHINWEISE Stellen Sie sicher, dass alle Elemente Die Pflege und ständige Reinhaltung des des Brenners nach dem Reinigen Herdes sowie dessen richtige Wartung haben richtig aufliegen. einen wesentlichen Einfluss auf die Verlänge- Den Brennerdeckel ggf. durch rung der einwandfreien Funktionstüchtigkeit Drehen einrasten. -
Seite 61: Auswechseln Der Backofen-Beleuchtung
ALLGEMEINE PFLEGEHINWEISE Auswechseln der Backofen- Backofen Beleuchtung ● Den Backofen nach jedem Gebrauch Um Stromstöße zu vermeiden, vor dem reinigen. Bei der Reinigung die Backofen- Wechsel den Herd ausschalten. Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu ● Alle Drehschalter in der Schalterblende bekommen. -
Seite 62: Backofentür Aushängen
ALLGEMEINE PFLEGEHINWEISE Herausnahme der inneren Scheibe Backofentür aushängen 1. Mit Hilfe eines flachen Schraubendre- hers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben Zum Reinigen und für einen besseren Zu- wird (Abb. B). gang zum Backofen-Innenraum lässt sich 2. - Seite 63 ALLGEMEINE PFLEGEHINWEISE 3. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. Zeichnung D und D1. 4. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen.
-
Seite 64: Wenn's Mal Ein Problem Gibt
WENN´S MAL EIN PROBLEM GIBT In jedem Notfall: ● Baugruppen des Gerätes ausschalten ● Stromzufuhr des Geräts abschalten ● Reparatur anmelden ● Manche kleineren Störungen können vom Benutzer gemäß den in der nachfolgen- den Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch. -
Seite 65: Technische Daten
technIsche Daten Nennspannung 230V ~ 50 Hz Nennleistung max. 3,1 kW Ausmaße des Geräts (HxBxT) 50 / 60 / 85 cm Nettovolumen des Backofens* 65-72 Liter Energieeffizienzklasse auf dem Energieetikett Gewicht ca. 41 kg Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6 * nach EN 50304 Nettovolumen je nach Ausstattung des Backofens –...
