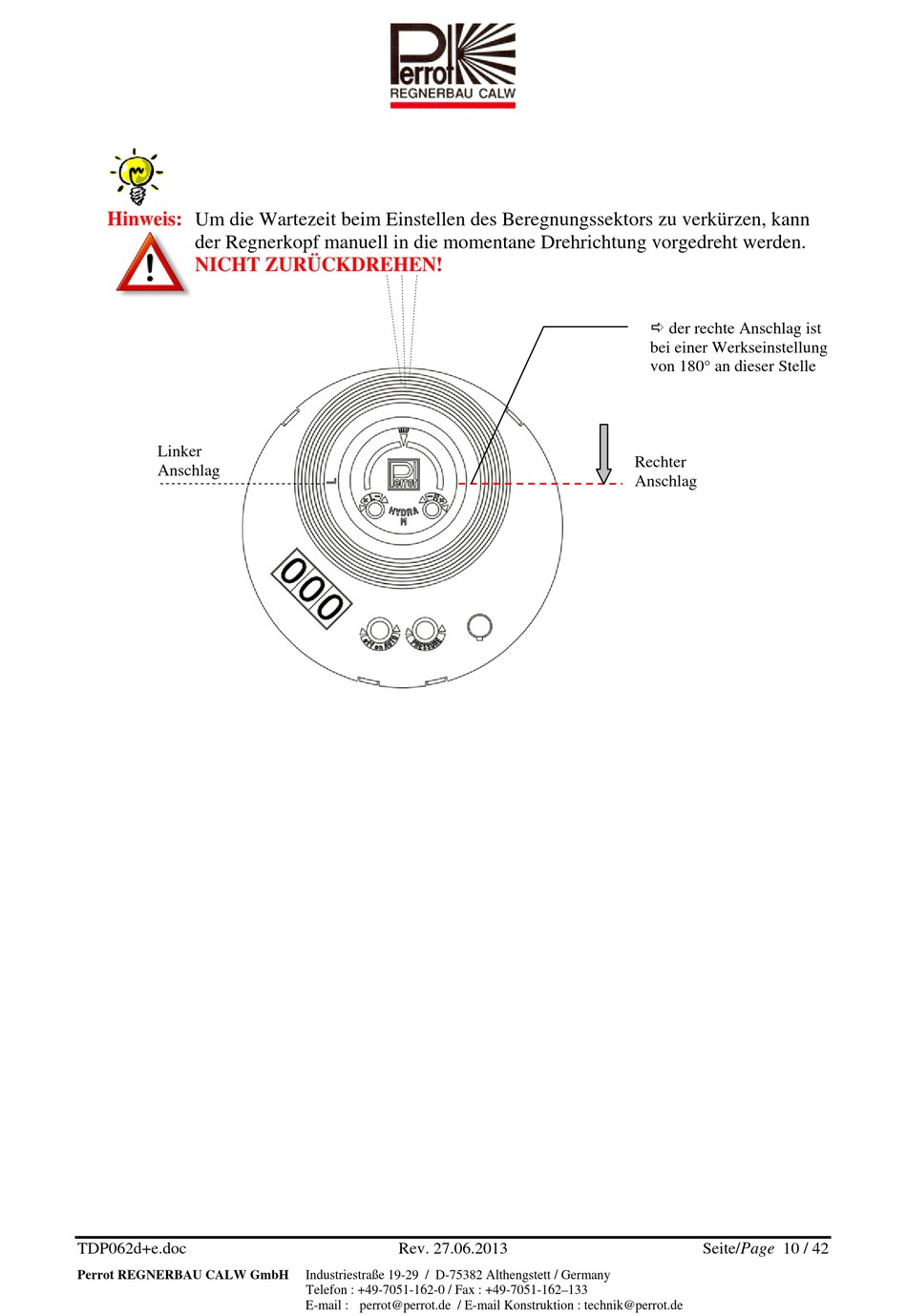

perrot hydra m Bedienungsanleitung Seite 10

Hinweis: Um die Wartezeit beim Einstellen des Beregnungssektors zu verkürzen, kann
der Regnerkopf manuell in die momentane Drehrichtung vorgedreht werden.
NICHT ZURÜCKDREHEN!
Linker
Anschlag
TDP062d+e.doc
Perrot REGNERBAU CALW GmbH
Rev. 27.06.2013
Industriestraße 19-29 / D-75382 Althengstett / Germany
Telefon : +49-7051-162-0 / Fax : +49-7051-162–133
E-mail : perrot@perrot.de / E-mail Konstruktion : technik@perrot.de
 der rechte Anschlag ist
bei einer Werkseinstellung
von 180° an dieser Stelle
Rechter
Anschlag
Seite/Page 10 / 42
