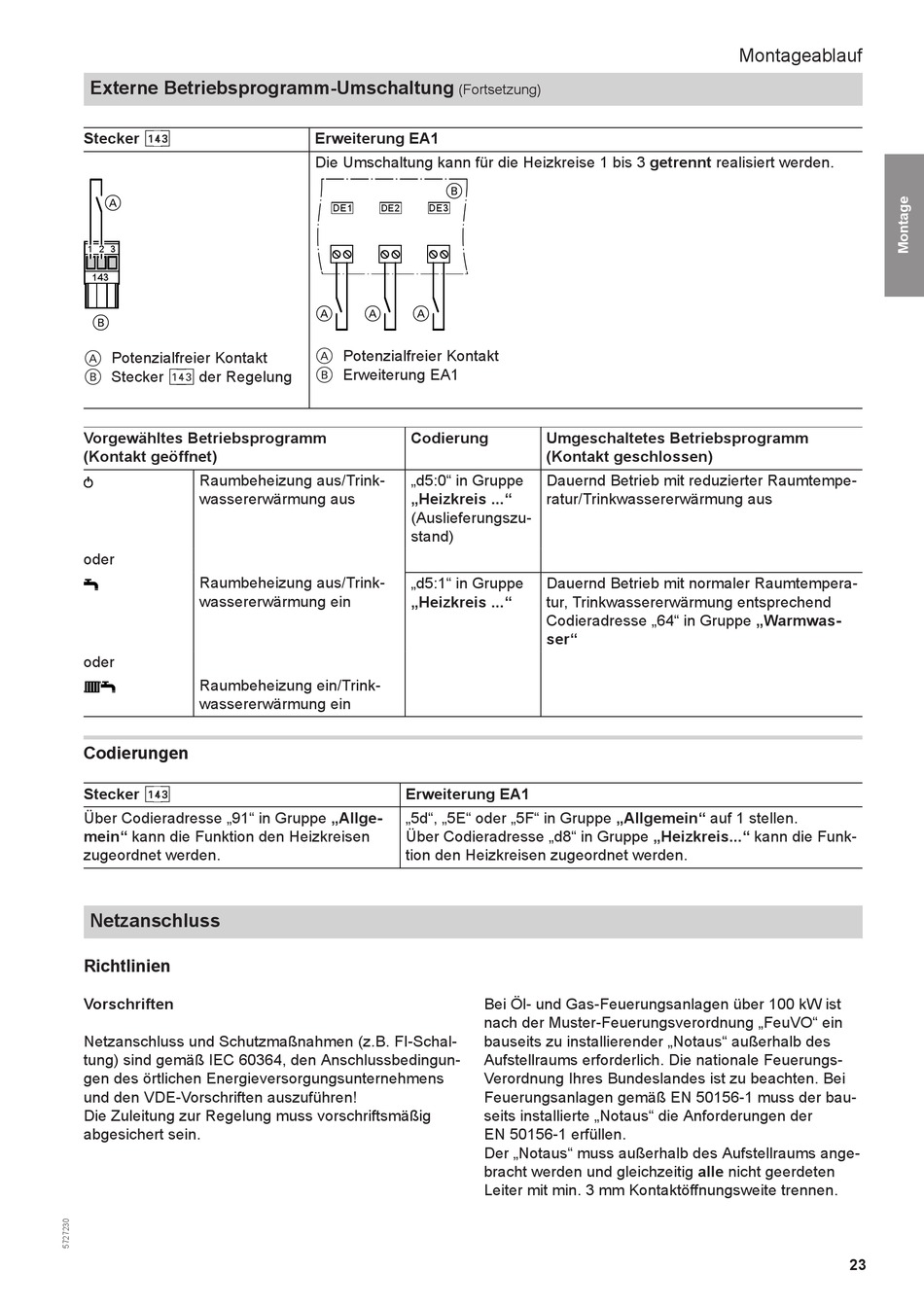

Externe Betriebsprogramm-Umschaltung
Stecker
aVD
A
1
2 3
143
B
Potenzialfreier Kontakt
A
Stecker
der Regelung
B
aVD
Vorgewähltes Betriebsprogramm
(Kontakt geöffnet)
Raumbeheizung aus/Trink-
wassererwärmung aus
oder
Raumbeheizung aus/Trink-
wassererwärmung ein
oder
Raumbeheizung ein/Trink-
wassererwärmung ein
Codierungen
Stecker
aVD
Über Codieradresse „91" in Gruppe „Allge-
mein" kann die Funktion den Heizkreisen
zugeordnet werden.
Netzanschluss
Richtlinien
Vorschriften
Netzanschluss und Schutzmaßnahmen (z.B. FI-Schal-
tung) sind gemäß IEC 60364, den Anschlussbedingun-
gen des örtlichen Energieversorgungsunternehmens
und den VDE-Vorschriften auszuführen!
Die Zuleitung zur Regelung muss vorschriftsmäßig
abgesichert sein.
(Fortsetzung)
Erweiterung EA1
Die Umschaltung kann für die Heizkreise 1 bis 3 getrennt realisiert werden.
B
DE1
DE3
DE2
A
A
A
Potenzialfreier Kontakt
A
Erweiterung EA1
B
Codierung
„d5:0" in Gruppe
„Heizkreis ..."
(Auslieferungszu-
stand)
„d5:1" in Gruppe
„Heizkreis ..."
Erweiterung EA1
„5d", „5E" oder „5F" in Gruppe „Allgemein" auf 1 stellen.
Über Codieradresse „d8" in Gruppe „Heizkreis..." kann die Funk-
tion den Heizkreisen zugeordnet werden.
Bei Öl- und Gas-Feuerungsanlagen über 100 kW ist
nach der Muster-Feuerungsverordnung „FeuVO" ein
bauseits zu installierender „Notaus" außerhalb des
Aufstellraums erforderlich. Die nationale Feuerungs-
Verordnung Ihres Bundeslandes ist zu beachten. Bei
Feuerungsanlagen gemäß EN 50156-1 muss der bau-
seits installierte „Notaus" die Anforderungen der
EN 50156-1 erfüllen.
Der „Notaus" muss außerhalb des Aufstellraums ange-
bracht werden und gleichzeitig alle nicht geerdeten
Leiter mit min. 3 mm Kontaktöffnungsweite trennen.
Umgeschaltetes Betriebsprogramm
(Kontakt geschlossen)
Dauernd Betrieb mit reduzierter Raumtempe-
ratur/Trinkwassererwärmung aus
Dauernd Betrieb mit normaler Raumtempera-
tur, Trinkwassererwärmung entsprechend
Codieradresse „64" in Gruppe „Warmwas-
ser"
Montageablauf
