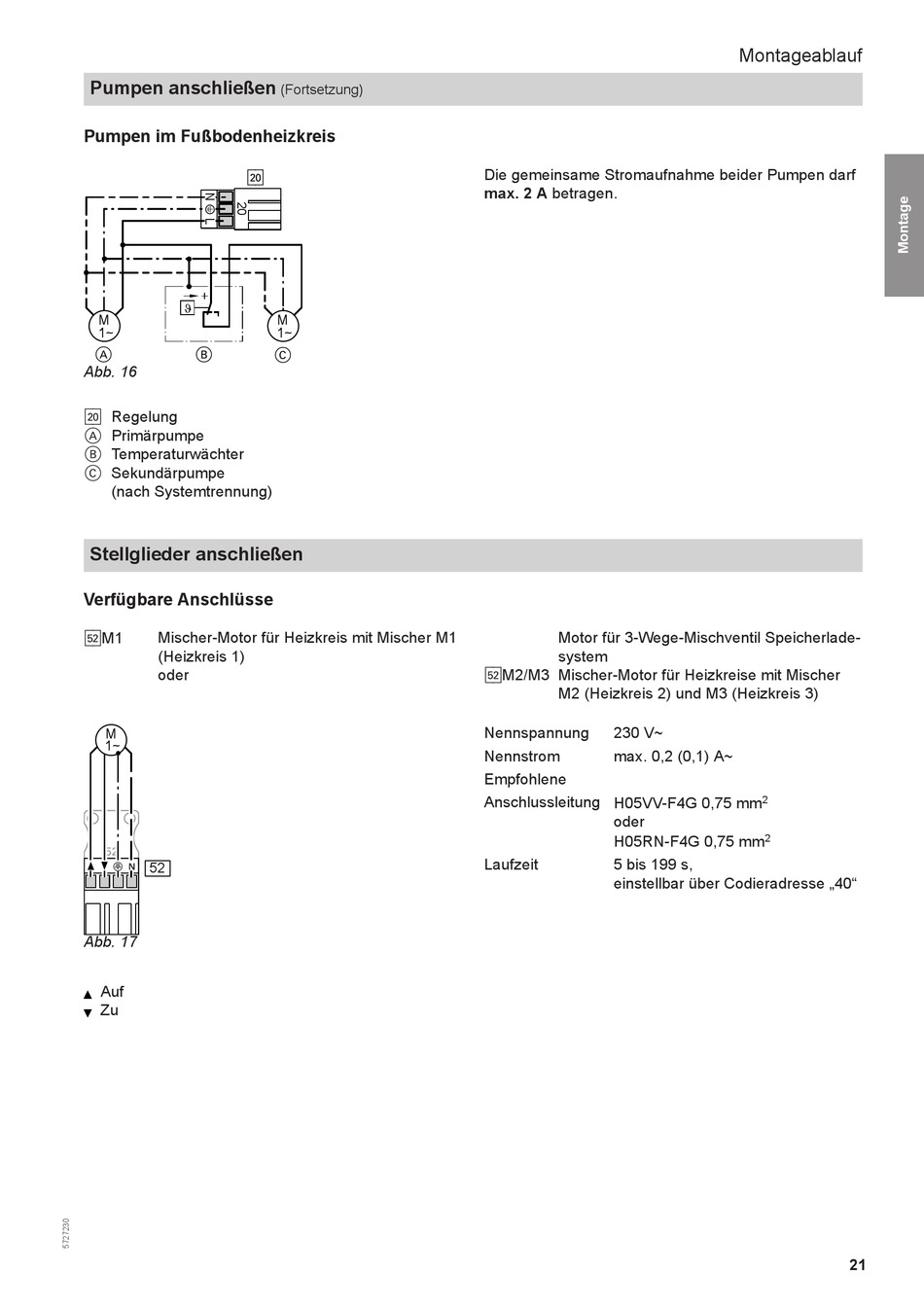

Pumpen anschließen
Pumpen im Fußbodenheizkreis
sÖ
M
1~
A
B
Abb. 16
Regelung
sÖ
A
Primärpumpe
Temperaturwächter
B
Sekundärpumpe
C
(nach Systemtrennung)
Stellglieder anschließen
Verfügbare Anschlüsse
M1
Mischer-Motor für Heizkreis mit Mischer M1
gS
(Heizkreis 1)
oder
M
1~
52
Abb. 17
Auf
Zu
(Fortsetzung)
M
1~
C
Die gemeinsame Stromaufnahme beider Pumpen darf
max. 2 A betragen.
Motor für 3-Wege-Mischventil Speicherlade-
system
M2/M3 Mischer-Motor für Heizkreise mit Mischer
gS
M2 (Heizkreis 2) und M3 (Heizkreis 3)
Nennspannung
230 V~
Nennstrom
max. 0,2 (0,1) A~
Empfohlene
Anschlussleitung H05VV-F4G 0,75 mm
oder
H05RN-F4G 0,75 mm
Laufzeit
5 bis 199 s,
einstellbar über Codieradresse „40"
Montageablauf
2
2
21
