Neumann M 149 Tube Bedienungsanleitung Seite 5

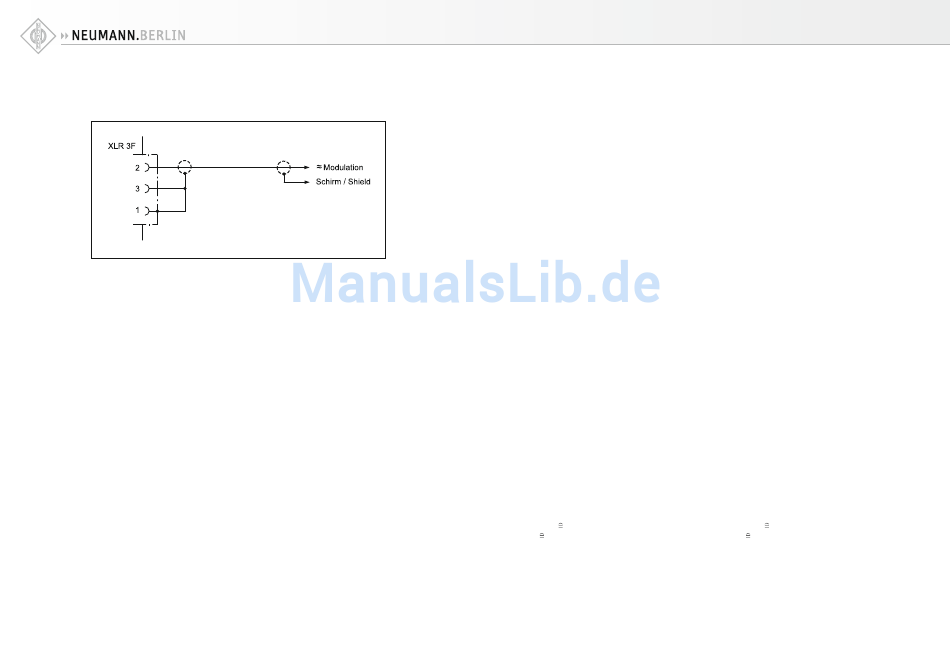

Pin 2 ist also die „heiße Phase", und Pin 3 muss für
unsymmetrische Eingänge an Masse gelegt werden
(siehe Abbildung 1).
Abbildung / Figure 1
8
So pin 2 is the "hot phase", pin 3 must be con-
nected to ground when used with unbalanced in-
puts (see fi gure 1).
4. Technische Daten
Akustische Arbeitsweise .......... Druckgradienten-
empfänger
Richtcharakteristik ................Kugel/breite Niere/
Niere/Hyperniere/Acht
und je eine Zwischenposition
Übertragungsbereich ................... 20 Hz...20 kHz
1)
Feldübertragungsfaktor ........34/47/62 mV/Pa
Nennimpedanz .......................................50 Ohm
Nennlastimpedanz ............................. 1000 Ohm
3)
Geräuschpegelabstand ,
4)
CCIR .......................................... 66/69/71 dB
Geräuschpegelabstand 3) ,
A-bewertet 4) ................................78/81/83 dB
Ersatzgeräuschpegel,
4)
CCIR ..........................................28/25/23 dB
Ersatzgeräuschpegel,
A-bewertet 4) .............................16/13/11 dB-A
Grenzschalldruckpegel (Röhrencharakteristik)
für k < 0,5 % ............................................120 dB
für k < 5 % ...............................................136 dB
Dynamikumfang des Verstärkers (Niere)
A-bewertet 5)
für k < 0,5 % ...........................................101 dB
für k < 5 % ...............................................121 dB
Max. Ausgangsspannung ..........................18 dBu
Stromversorgung .............................. N 149 (A/V)
Erforderliche Steckverbinder:
Mikrofon .....................Binder 8-pol. (DIN 45326)
Netzgerät ................................................ XLR 3 F
Gewicht ................................................ca. 730 g
Abmessungen ....................... Ø 70 mm x 201 mm
94 dB SPL 1 Pa = 10 μbar
0 dB 20 μPa
1) bei 1 kHz an 1 kOhm Nennlastimpedanz.
2) Richtcharakteristiken: Kugel/Niere/Acht
3) bezogen auf 94 dB SPL
4) nach IEC 60268-1;
CCIR-Bewertung nach CCIR 468-3, Quasi-Spitzenwert;
A-Bewertung nach IEC 61672-1, Eff ektivwert
5) Klirrfaktor des Mikrofonverstärkers bei einer Eingangs-spannung,
die der von der Kapsel beim entsprechenden Schalldruck abgegebe-
nen Spannung entspricht.
M 149 Tube
4. Technical Specifi cations
Acoustical op. principle ...........Pressure gradient
Polar pattern .............Omni/wide-angle cardioid/
cardioid/hyper-cardioid/fi gure-8
and 4 additional intermediate patterns
Frequency response ..................... 20 Hz...20 kHz
2) 1)
Sensitivity .............................34/47/62 mV/Pa
Nominal impedance ...............................50 ohms
Nominal load impedance .................. 1000 ohms
3)
Signal-to-noise ratio ,
2) 4)
CCIR .......................................... 66/69/71 dB
Signal-to-noise ratio 3) ,
2) A-weighted 4) ................................78/81/83 dB
Equivalent noise level,
2) 4)
CCIR ..........................................28/25/23 dB
Equivalent noise level,
2) A-weighted 4) .............................16/13/11 dB-A
5) Max. SPL (tube characteristic) 5)
for THD < 0.5 % .......................................120 dB
for THD < 5 % ..........................................136 dB
Dynamic range of the amplifi er (cardioid)
A-weighted 5)
for THD < 0.5 % .......................................101 dB
for THD < 5 % ..........................................121 dB
Max. output voltage .................................18 dBu
Power supply .................................... N 149 (A/V)
Required connectors:
Microphone ................. Binder 8-pin (DIN 45326)
Power supply unit .................................... XLR 3F
Weight...........................................approx. 730 g
Dimensions .......................... Ø 70 mm x 201 mm
94 dB SPL 1 Pa = 10 μbar
0 dB 20 μPa
1) at 1 kHz into 1 kohms rated load impedance.
2) Polar patterns: omni/cardioid/fi gure-8
3) re 94 dB SPL
4) according to IEC 60268-1;
CCIR-weighting acccording to CCIR 468-3, quasi peak;
A-weighting according to IEC 61672-1, RMS
5) THD of microphone amplifi er at an input voltage equivalent
to the capsule output at the specifi ed SPL.
transducer
2)
2)
2)
2)
2)
