Segel In Wandkonsolen, Bzw. Konsolenschiene Einhängen - shadesign SHADEONE Montage, Betrieb, Wartung & Pflege

2.5 SEGEL IN WANDKONSOLEN, BZW. KONSOLENSCHIENE EINHÄNGEN
Das Twister-Segel ist im Auslieferungszustand bereits auf der Welle komplett aufgerollt und
das Tuchende ist mittels Keder auf die Segelanbindungsschiene aufgezogen und dort fixiert
(= Tucheinheit). Tuchwelle und Segelanbindungsschiene sind an beiden Enden mit je einer
aufgeschraubten Wellenfixierklammer miteinander sowohl dreh- als distanzfixiert verbunden.
Diese beiden Wellenfixierklammern bleiben bis zum Tuchausrollen aufmontiert, somit ist
sichergestellt, dass das Tuch während der Montage auf der Welle aufgerollt bleibt.

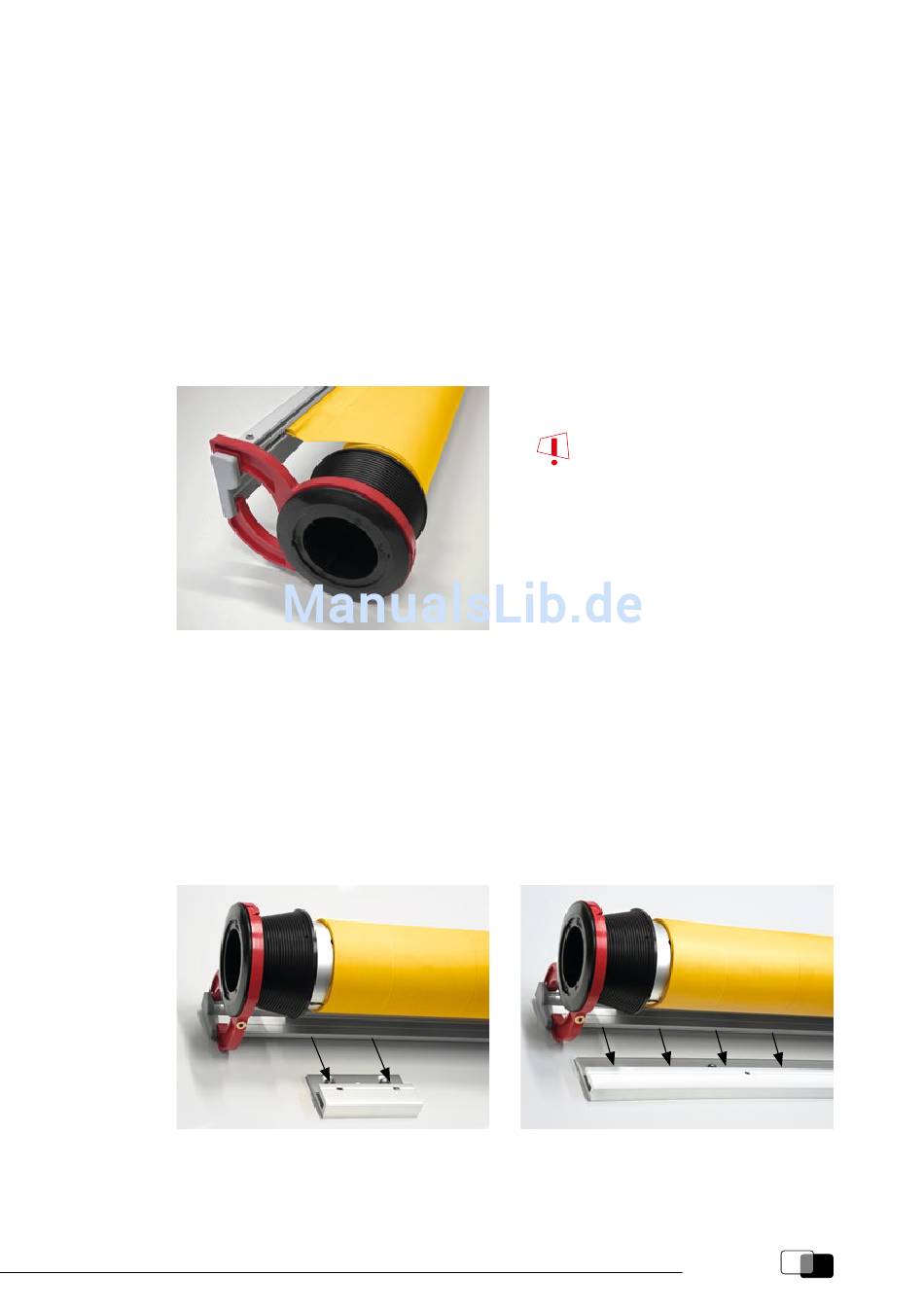

Rote Wellenfixierklammer bspw. an Twister-Segel
für Montage Wand
Montage Wand:
Die Tucheinheit wird über die zuvor montierte Wandkonsolenreihe bzw. Konsolenschiene
angehoben und wie in den Bildern gezeigt an der Segelanbindungsschiene in die Nut der
Wandkonsolen bzw. Konsolenschiene eingeschoben.
Wandmontage – Einführen Segelanbindungsschiene in Wandkonsolen bzw. Konsolenschiene
Ein für die Wandmontage
vorgesehenes Twister-Segel ist
nicht für die Deckenmontage
geeignet und ein Twister-Segel
für Deckenmontage ist nicht für
die Wandmontage geeignet!
shadesign. 9
