2.8 VORSPANNEN UND FIXIEREN DER SPANNSEILE IM SPANNSEILKEGEL

Für die Fixierung der Spannseile im Spannseilkegel werden zwei Hüllrohre und zwei
Spannseilklemmen verwendet.
Die Spannseilklemmen sind selbstfixierend und besitzen an zwei Seiten je drei Lochöffnungen
(Entriegelungsloch , Spannseileinlassloch, Spannseilauslassloch)
H
H
H Hüllrohr
S Spannseilklemme

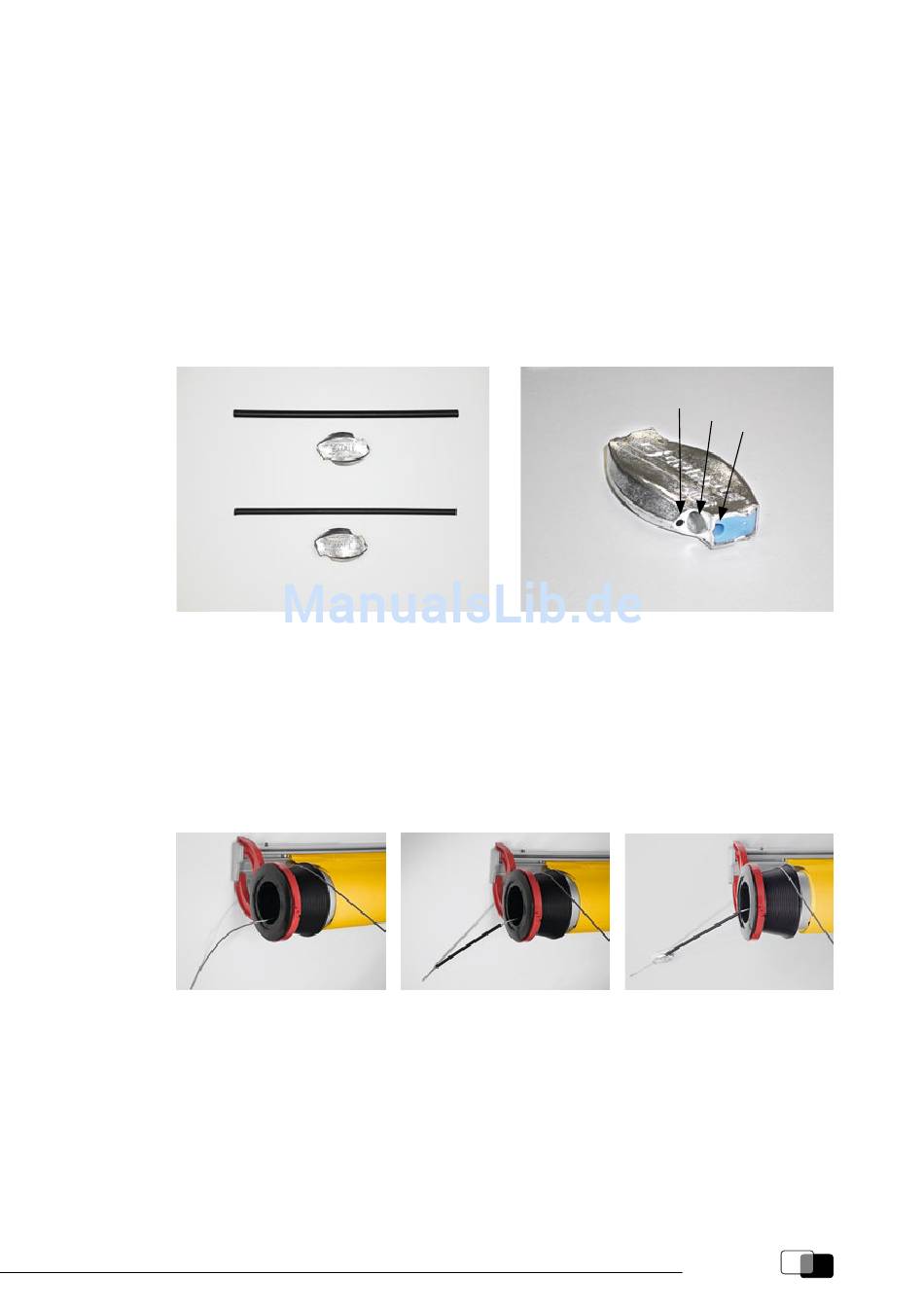

Darstellung Hüllrohr und Spannseilklemme, sowie Erklärung Spannseilklemmenlöcher
Vorbereitend für das Vorspannen wird an beiden Spannseilkegeln bei den eingeführten und
aus dem Innenraum der Spannseilkegel herausgeführten Spannseilen jeweils zuerst das
Hüllrohr und dann über das Spannseilauslassloch die Spannseilklemme aufgeschoben.
Aufschieben von Hüllrohr und Spannseilklemme auf Spannseil
S
S
1 Entriegelungsloch
2 Spannseileinlassloch
3 Spannseilauslachloch
1
2
3
shadesign. 15
