shadesign SHADEONE Montage, Betrieb, Wartung & Pflege Seite 12

Ausführung
Balkongeländern):
Die Säule wird so fixiert, dass sie abgeneigt von der Wandanbindung im Bereich zwischen 0° und
5° Neigung, mithilfe der örtlichen Situation angepassten Montagemitteln (Designrohrschellen,
U-Bügel, o.Ä.) montiert wird und bis zum Schritt „Feinjustieren der Spannelemente" quer zur
Tuchausrollrichtung verschiebbar sein soll.
Ausführung Spannelement STRUCTURE:
Das Spannelement STRUCTURE wird in waagrechter oder senkrechter Stellung an
den jeweiligen zwei Montagelaschen mit jeweils zwei mit Beilagscheiben unterlegten
Sechskantkopfschrauben (D = 10 mm, Gewindeart und –länge passend zum Untergrund)
in der vorgesehenen Höhe an den Untergrund geschraubt.
(Achtung: Durchgangshöhe und empfohlenes Gefälle berücksichtigen) und handfest fixiert.
Die Position der Montageschrauben möglichst in der Mitte der Langlöcher montieren, da das
Spannelement STRUCTURE im Laufe der Montage möglicherweise noch genauer eingerichtet
werden muss.

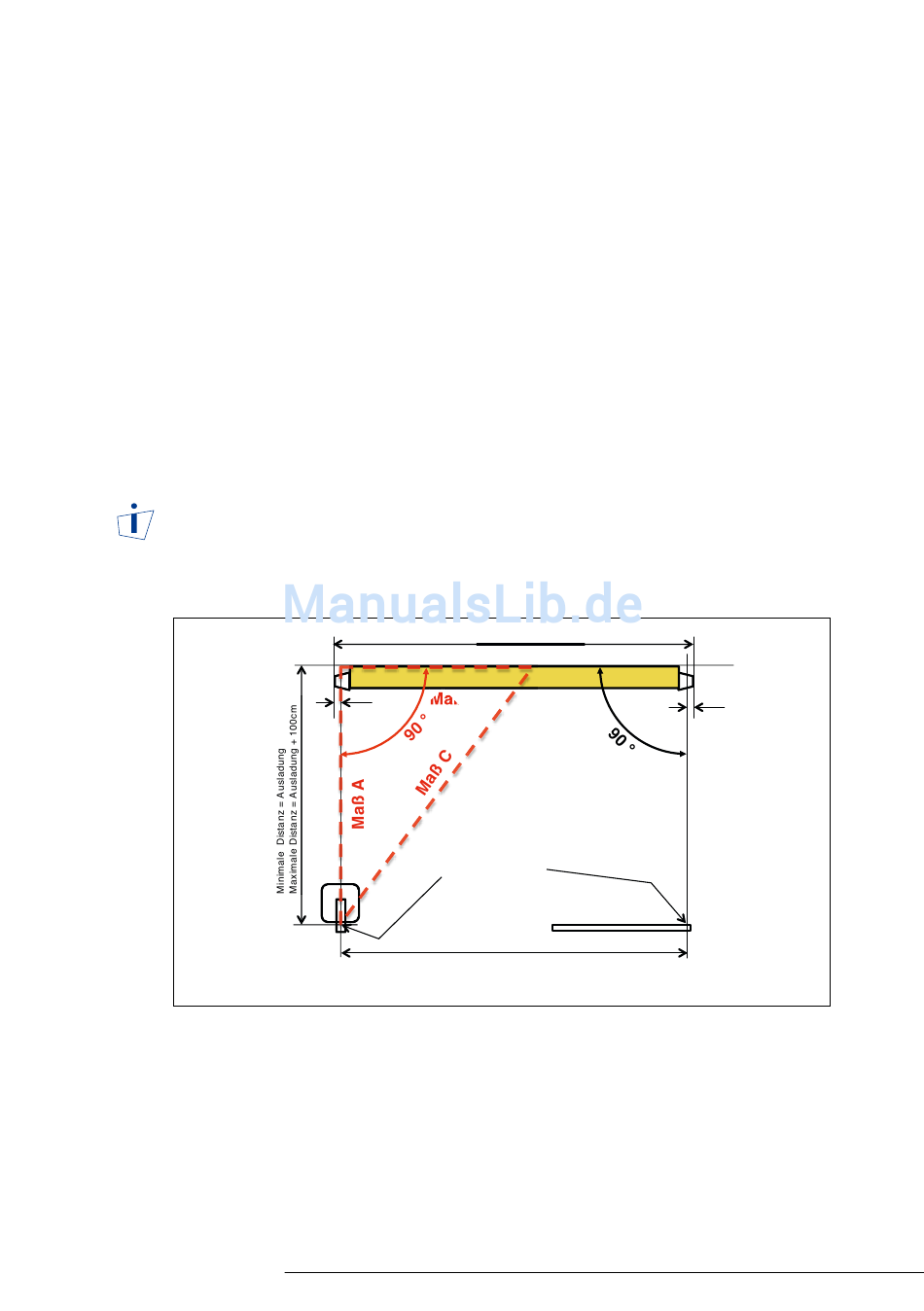

Vermessung und Positionierung des Twister-Segels
Der rechte Winkel (90°) kann mit Hilfe des Verhältnisses 3 zu 4 zu 5 eingemessen werden. Dabei
wird beispielsweise in Ausfallsrichtung das Maß A verwendet. Maß B errechnet sich aus Maß A
multipliziert mit 3/4 (= 0,75), das Maß C errechnet sich aus Maß A multipliziert mit 5/4 (=1,25).
Bsp.: Maß A = 2 m, für Maß B ergibt sich dann 1,5 m (2 m x 0,75), für Maß C ergibt sich dann
2,5 m (2 m x 1,25). Die Linien mit dem Maß A, Maß B und Maß C wie in der Skizze auftragen. Am
Schnittpunkt ist der Winkel entlang dem Ausfall 90°.
M O N T A G E A N L E I T U N G
Säule ohne Montageplatten
Maß B
1,5cm
Spannseilauslässe an
den Spannelementen
Distanz Spannseile = Anlagenbreite – 3cm
Ausführung:
Säule INOX/BASIC
(INOX, z.B.
Anlagenbreite
Ausführung:
Spannelement
STRUCTURE
zur Befestigung an
1,5cm
