2.4.2 AUSFÜHRUNG WANDKONSOLEN
Für jede Montagekonsole gibt es zwei Montagemöglichkeiten an den Untergrund:
• entweder mittels 2 Senkkopfschrauben (d = 6mm)
• oder mithilfe eines mittigen M10-Gewindes (z.B. Gewindestange).
Als erstes empfiehlt es sich, die beiden äußersten Wandkonsolen mit dem definierten
Randabstand von 10 cm waagrecht zu montieren. Die restlichen Wandkonsolen ebenso
waagrecht und mit gleichmäßigen Zwischenabständen positionieren und an den äußersten
zwei Wandkonsolen ausfluchten, wobei die Einzelabstände zwischen zwei benachbarten
Wandkonsolen 90 cm nicht überschritten werden darf.
Gegebenenfalls bei Mauerunebenheiten die Wandkonsolen mit Distanzeinlage(n) hinterlegen
10 cm

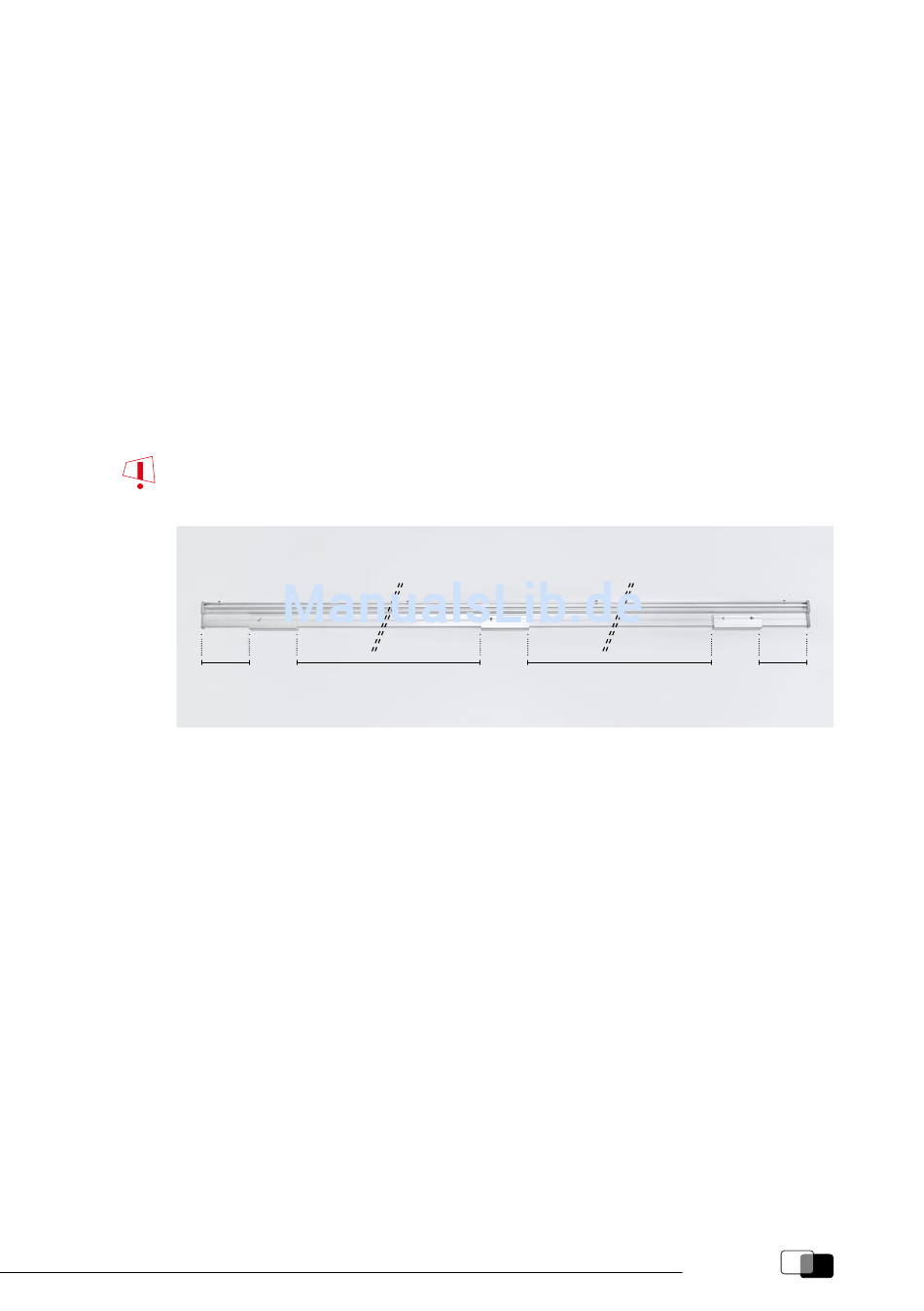

Bemaßung und Verteilung von Wandkonsolen auf Segelanbindungsschiene
Montage Wand:
Die Unterkanten der Konsolen werden bei einer Montage an einer senkrechten Wand ca. 5 cm
unterhalb der gewünschten Montagehöhe des Twister-Segels montiert (Bsp.: Soll das Segel
auf einer Höhe von 350 cm montiert sein, so wird die Unterkante der Konsolen auf 345 cm
liegen). Von der Oberkante der Konsole muss eine Distanz von 4,5 cm nach oben frei bleiben,
um später die Segelanbindungsschiene einhängen zu können.
Montage Decke:
Wird das Twister-Segel an einer horizontalen Fläche (z.B. Unterseite Balkonplatte) montiert, so
müssen die Wandkonsolen mit der offenen Seite entgegen die Ausrollrichtung des Twister-
Segels stehen. Von der Hinterkante der Wandkonsolen muss eine Distanz von 4,5 cm nach
hinten frei bleiben, um später die Segelanbindungsschiene einführen zu können.
Schnitt
max. 90 cm
Schnitt
max. 90 cm
shadesign.
10 cm
