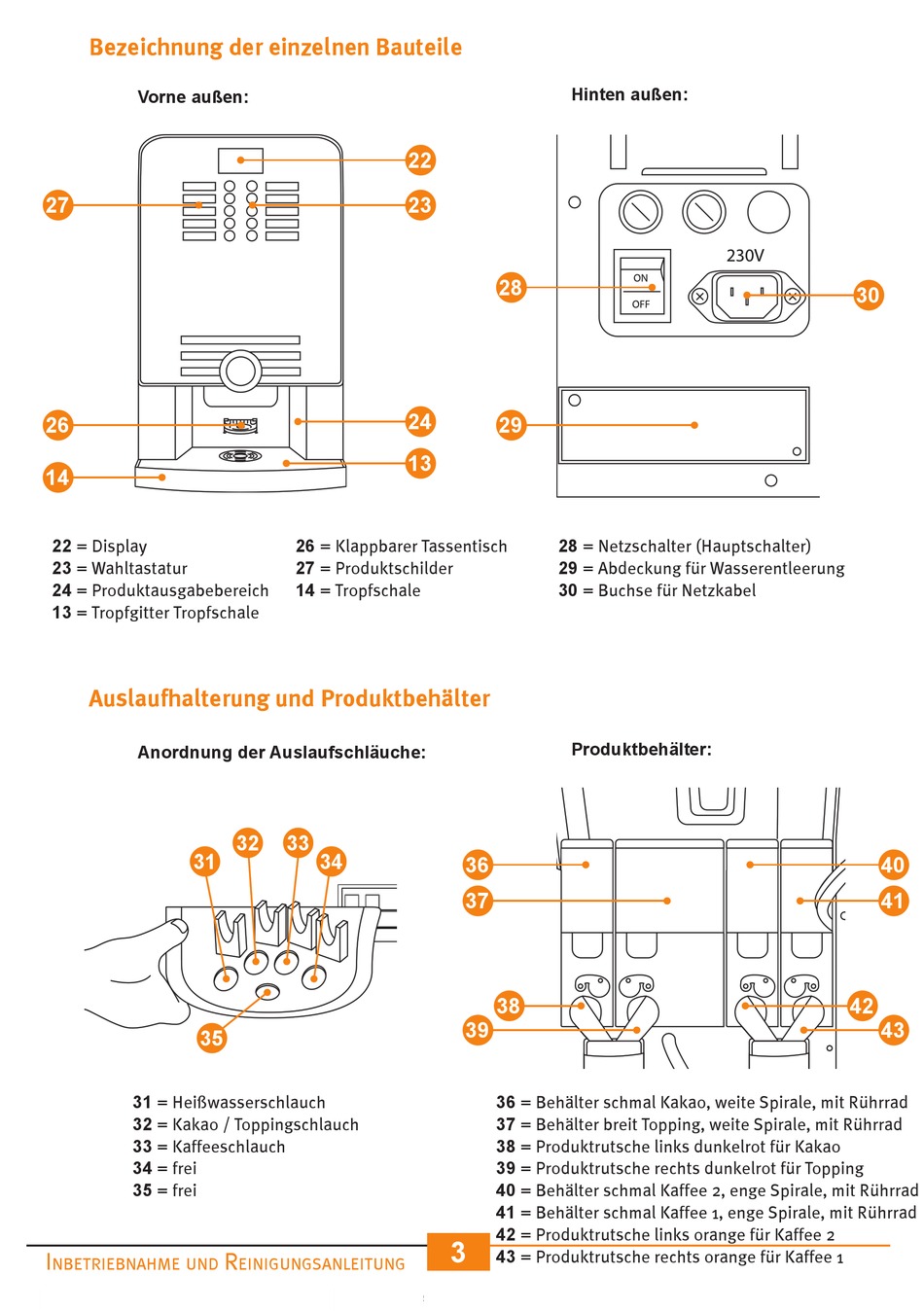

Bezeichnung der einzelnen Bauteile
Vorne außen:
27
26
14
22 = Display
23 = Wahltastatur
24 = Produktausgabebereich
13 = Tropfgitter Tropfschale
Auslaufhalterung und Produktbehälter
Anordnung der Auslaufschläuche:
31
35
31 = Heißwasserschlauch
32 = Kakao / Toppingschlauch
33 = Kaffeeschlauch
34 = frei
35 = frei
I
nbetrIebnahme und
26 = Klappbarer Tassentisch
27 = Produktschilder
14 = Tropfschale
32 33
34
r
eInIgungsanleItung
Hinten außen:
22
23
28
24
29
13
28 = Netzschalter (Hauptschalter)
29 = Abdeckung für Wasserentleerung
30 = Buchse für Netzkabel
Produktbehälter:
36
37
38
39
36 = Behälter schmal Kakao, weite Spirale, mit Rührrad
37 = Behälter breit Topping, weite Spirale, mit Rührrad
38 = Produktrutsche links dunkelrot für Kakao
39 = Produktrutsche rechts dunkelrot für Topping
40 = Behälter schmal Kaffee 2, enge Spirale, mit Rührrad
41 = Behälter schmal Kaffee 1, enge Spirale, mit Rührrad
42 = Produktrutsche links orange für Kaffee 2
3
43 = Produktrutsche rechts orange für Kaffee 1
30
40
41
42
43
