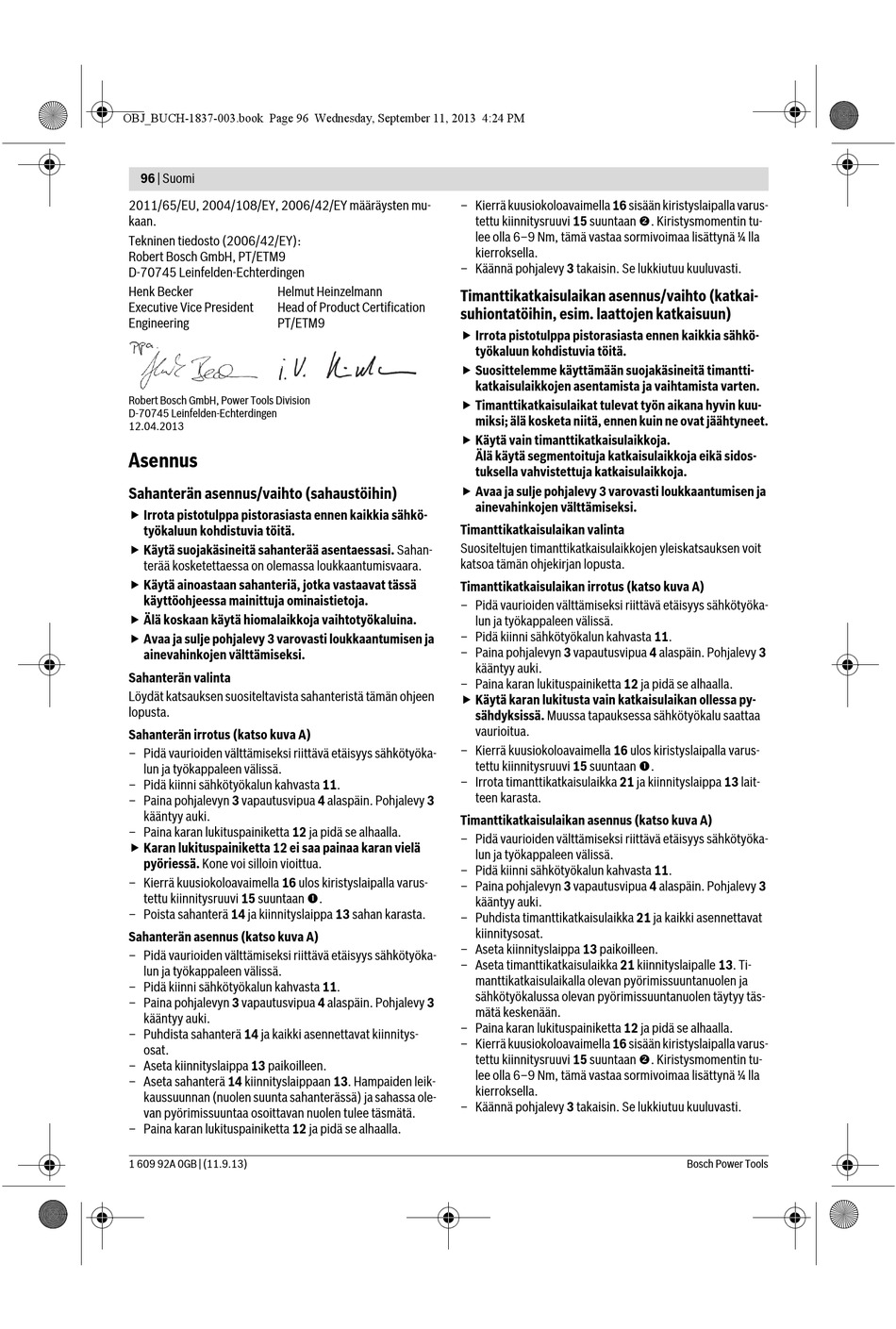

Asennus
Sahanterän asennus/vaihto (sahaustöihin)
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
 Käytä suojakäsineitä sahanterää asentaessasi. Sahan-
terää kosketettaessa on olemassa loukkaantumisvaara.
 Käytä ainoastaan sahanteriä, jotka vastaavat tässä
käyttöohjeessa mainittuja ominaistietoja.
 Älä koskaan käytä hiomalaikkoja vaihtotyökaluina.
 Avaa ja sulje pohjalevy 3 varovasti loukkaantumisen ja
ainevahinkojen välttämiseksi.
Sahanterän valinta
Löydät katsauksen suositeltavista sahanteristä tämän ohjeen
lopusta.
Sahanterän irrotus (katso kuva A)
– Pidä vaurioiden välttämiseksi riittävä etäisyys sähkötyöka-
lun ja työkappaleen välissä.
– Pidä kiinni sähkötyökalun kahvasta 11.
– Paina pohjalevyn 3 vapautusvipua 4 alaspäin. Pohjalevy 3
kääntyy auki.
– Paina karan lukituspainiketta 12 ja pidä se alhaalla.
 Karan lukituspainiketta 12 ei saa painaa karan vielä
pyöriessä. Kone voi silloin vioittua.
– Kierrä kuusiokoloavaimella 16 ulos kiristyslaipalla varus-
tettu kiinnitysruuvi 15 suuntaan .
– Poista sahanterä 14 ja kiinnityslaippa 13 sahan karasta.
Sahanterän asennus (katso kuva A)
– Pidä vaurioiden välttämiseksi riittävä etäisyys sähkötyöka-
lun ja työkappaleen välissä.
– Pidä kiinni sähkötyökalun kahvasta 11.
– Paina pohjalevyn 3 vapautusvipua 4 alaspäin. Pohjalevy 3
kääntyy auki.
– Puhdista sahanterä 14 ja kaikki asennettavat kiinnitys-
osat.
– Aseta kiinnityslaippa 13 paikoilleen.
– Aseta sahanterä 14 kiinnityslaippaan 13. Hampaiden leik-
kaussuunnan (nuolen suunta sahanterässä) ja sahassa ole-
van pyörimissuuntaa osoittavan nuolen tulee täsmätä.
– Paina karan lukituspainiketta 12 ja pidä se alhaalla.
1 609 92A 0GB | (11.9.13)
– Kierrä kuusiokoloavaimella 16 sisään kiristyslaipalla varus-
tettu kiinnitysruuvi 15 suuntaan . Kiristysmomentin tu-
lee olla 6–9 Nm, tämä vastaa sormivoimaa lisättynä ¼ lla
kierroksella.
– Käännä pohjalevy 3 takaisin. Se lukkiutuu kuuluvasti.
Timanttikatkaisulaikan asennus/vaihto (katkai-
suhiontatöihin, esim. laattojen katkaisuun)
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
 Suosittelemme käyttämään suojakäsineitä timantti-
katkaisulaikkojen asentamista ja vaihtamista varten.
 Timanttikatkaisulaikat tulevat työn aikana hyvin kuu-
miksi; älä kosketa niitä, ennen kuin ne ovat jäähtyneet.
 Käytä vain timanttikatkaisulaikkoja.
Älä käytä segmentoituja katkaisulaikkoja eikä sidos-
tuksella vahvistettuja katkaisulaikkoja.
 Avaa ja sulje pohjalevy 3 varovasti loukkaantumisen ja
ainevahinkojen välttämiseksi.
Timanttikatkaisulaikan valinta
Suositeltujen timanttikatkaisulaikkojen yleiskatsauksen voit
katsoa tämän ohjekirjan lopusta.
Timanttikatkaisulaikan irrotus (katso kuva A)
– Pidä vaurioiden välttämiseksi riittävä etäisyys sähkötyöka-
lun ja työkappaleen välissä.
– Pidä kiinni sähkötyökalun kahvasta 11.
– Paina pohjalevyn 3 vapautusvipua 4 alaspäin. Pohjalevy 3
kääntyy auki.
– Paina karan lukituspainiketta 12 ja pidä se alhaalla.
 Käytä karan lukitusta vain katkaisulaikan ollessa py-
sähdyksissä. Muussa tapauksessa sähkötyökalu saattaa
vaurioitua.
– Kierrä kuusiokoloavaimella 16 ulos kiristyslaipalla varus-
tettu kiinnitysruuvi 15 suuntaan .
– Irrota timanttikatkaisulaikka 21 ja kiinnityslaippa 13 lait-
teen karasta.
Timanttikatkaisulaikan asennus (katso kuva A)
– Pidä vaurioiden välttämiseksi riittävä etäisyys sähkötyöka-
lun ja työkappaleen välissä.
– Pidä kiinni sähkötyökalun kahvasta 11.
– Paina pohjalevyn 3 vapautusvipua 4 alaspäin. Pohjalevy 3
kääntyy auki.
– Puhdista timanttikatkaisulaikka 21 ja kaikki asennettavat
kiinnitysosat.
– Aseta kiinnityslaippa 13 paikoilleen.
– Aseta timanttikatkaisulaikka 21 kiinnityslaipalle 13. Ti-
manttikatkaisulaikalla olevan pyörimissuuntanuolen ja
sähkötyökalussa olevan pyörimissuuntanuolen täytyy täs-
mätä keskenään.
– Paina karan lukituspainiketta 12 ja pidä se alhaalla.
– Kierrä kuusiokoloavaimella 16 sisään kiristyslaipalla varus-
tettu kiinnitysruuvi 15 suuntaan . Kiristysmomentin tu-
lee olla 6–9 Nm, tämä vastaa sormivoimaa lisättynä ¼ lla
kierroksella.
– Käännä pohjalevy 3 takaisin. Se lukkiutuu kuuluvasti.
