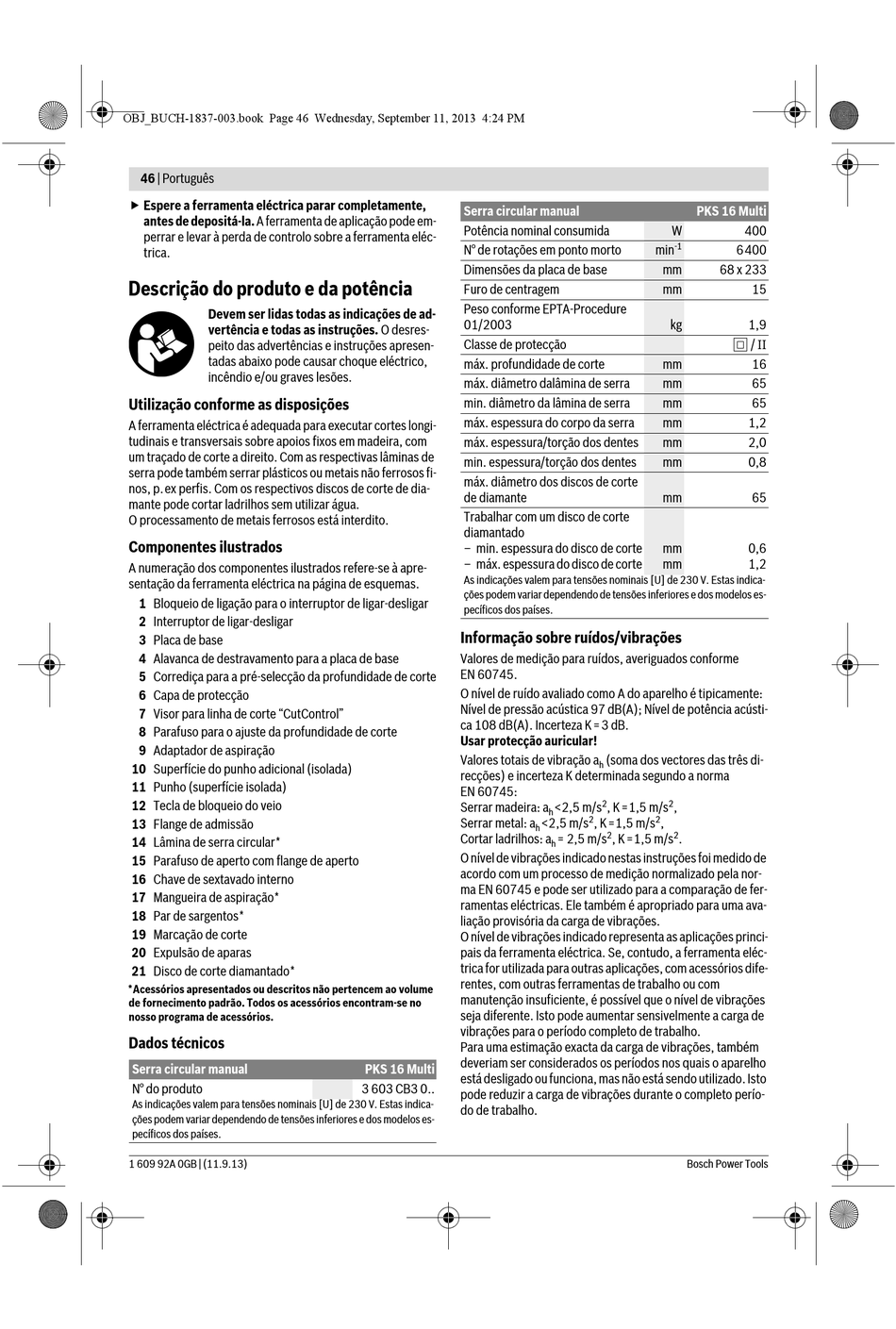

46 | Português
 Espere a ferramenta eléctrica parar completamente,
antes de depositá-la. A ferramenta de aplicação pode em-
perrar e levar à perda de controlo sobre a ferramenta eléc-
trica.
Descrição do produto e da potência
Devem ser lidas todas as indicações de ad-
vertência e todas as instruções. O desres-
peito das advertências e instruções apresen-
tadas abaixo pode causar choque eléctrico,
incêndio e/ou graves lesões.
Utilização conforme as disposições
A ferramenta eléctrica é adequada para executar cortes longi-
tudinais e transversais sobre apoios fixos em madeira, com
um traçado de corte a direito. Com as respectivas lâminas de
serra pode também serrar plásticos ou metais não ferrosos fi-
nos, p.ex perfis. Com os respectivos discos de corte de dia-
mante pode cortar ladrilhos sem utilizar água.
O processamento de metais ferrosos está interdito.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apre-
sentação da ferramenta eléctrica na página de esquemas.
1 Bloqueio de ligação para o interruptor de ligar-desligar
2 Interruptor de ligar-desligar
3 Placa de base
4 Alavanca de destravamento para a placa de base
5 Corrediça para a pré-selecção da profundidade de corte
6 Capa de protecção
7 Visor para linha de corte "CutControl"
8 Parafuso para o ajuste da profundidade de corte
9 Adaptador de aspiração
10 Superfície do punho adicional (isolada)
11 Punho (superfície isolada)
12 Tecla de bloqueio do veio
13 Flange de admissão
14 Lâmina de serra circular*
15 Parafuso de aperto com flange de aperto
16 Chave de sextavado interno
17 Mangueira de aspiração*
18 Par de sargentos*
19 Marcação de corte
20 Expulsão de aparas
21 Disco de corte diamantado*
*Acessórios apresentados ou descritos não pertencem ao volume
de fornecimento padrão. Todos os acessórios encontram-se no
nosso programa de acessórios.
Dados técnicos
Serra circular manual
N° do produto
As indicações valem para tensões nominais [U] de 230 V. Estas indica-
ções podem variar dependendo de tensões inferiores e dos modelos es-
pecíficos dos países.
1 609 92A 0GB | (11.9.13)
Serra circular manual
Potência nominal consumida
N° de rotações em ponto morto
Dimensões da placa de base
Furo de centragem
Peso conforme EPTA-Procedure
01/2003
Classe de protecção
máx. profundidade de corte
máx. diâmetro dalâmina de serra
min. diâmetro da lâmina de serra
máx. espessura do corpo da serra
máx. espessura/torção dos dentes
min. espessura/torção dos dentes
máx. diâmetro dos discos de corte
de diamante
Trabalhar com um disco de corte
diamantado
– min. espessura do disco de corte
– máx. espessura do disco de corte
As indicações valem para tensões nominais [U] de 230 V. Estas indica-
ções podem variar dependendo de tensões inferiores e dos modelos es-
pecíficos dos países.
Informação sobre ruídos/vibrações
Valores de medição para ruídos, averiguados conforme
EN 60745.
O nível de ruído avaliado como A do aparelho é tipicamente:
Nível de pressão acústica 97 dB(A); Nível de potência acústi-
ca 108 dB(A). Incerteza K=3 dB.
Usar protecção auricular!
Valores totais de vibração a
recções) e incerteza K determinada segundo a norma
EN 60745:
Serrar madeira: a
Serrar metal: a
Cortar ladrilhos: a
O nível de vibrações indicado nestas instruções foi medido de
acordo com um processo de medição normalizado pela nor-
ma EN 60745 e pode ser utilizado para a comparação de fer-
ramentas eléctricas. Ele também é apropriado para uma ava-
liação provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações princi-
pais da ferramenta eléctrica. Se, contudo, a ferramenta eléc-
trica for utilizada para outras aplicações, com acessórios dife-
rentes, com outras ferramentas de trabalho ou com
manutenção insuficiente, é possível que o nível de vibrações
seja diferente. Isto pode aumentar sensivelmente a carga de
vibrações para o período completo de trabalho.
Para uma estimação exacta da carga de vibrações, também
deveriam ser considerados os períodos nos quais o aparelho
PKS 16 Multi
está desligado ou funciona, mas não está sendo utilizado. Isto
3 603 CB3 0..
pode reduzir a carga de vibrações durante o completo perío-
do de trabalho.
PKS 16 Multi
W
-1
min
mm
mm
kg
mm
mm
mm
mm
mm
mm
mm
mm
mm
(soma dos vectores das três di-
h
2 2
<2,5 m/s , K=1,5 m/s ,
h
2 2
<2,5 m/s , K=1,5 m/s ,
h
2 2
= 2,5 m/s , K=1,5 m/s .
h
Bosch Power Tools
400
6400
68 x 233
15
1,9
/ II
16
65
65
1,2
2,0
0,8
65
0,6
1,2
