Xerox DocuMate 3220 Benutzerhandbuch Seite 41

® ®
Xerox DocuMate 3220 Scanner

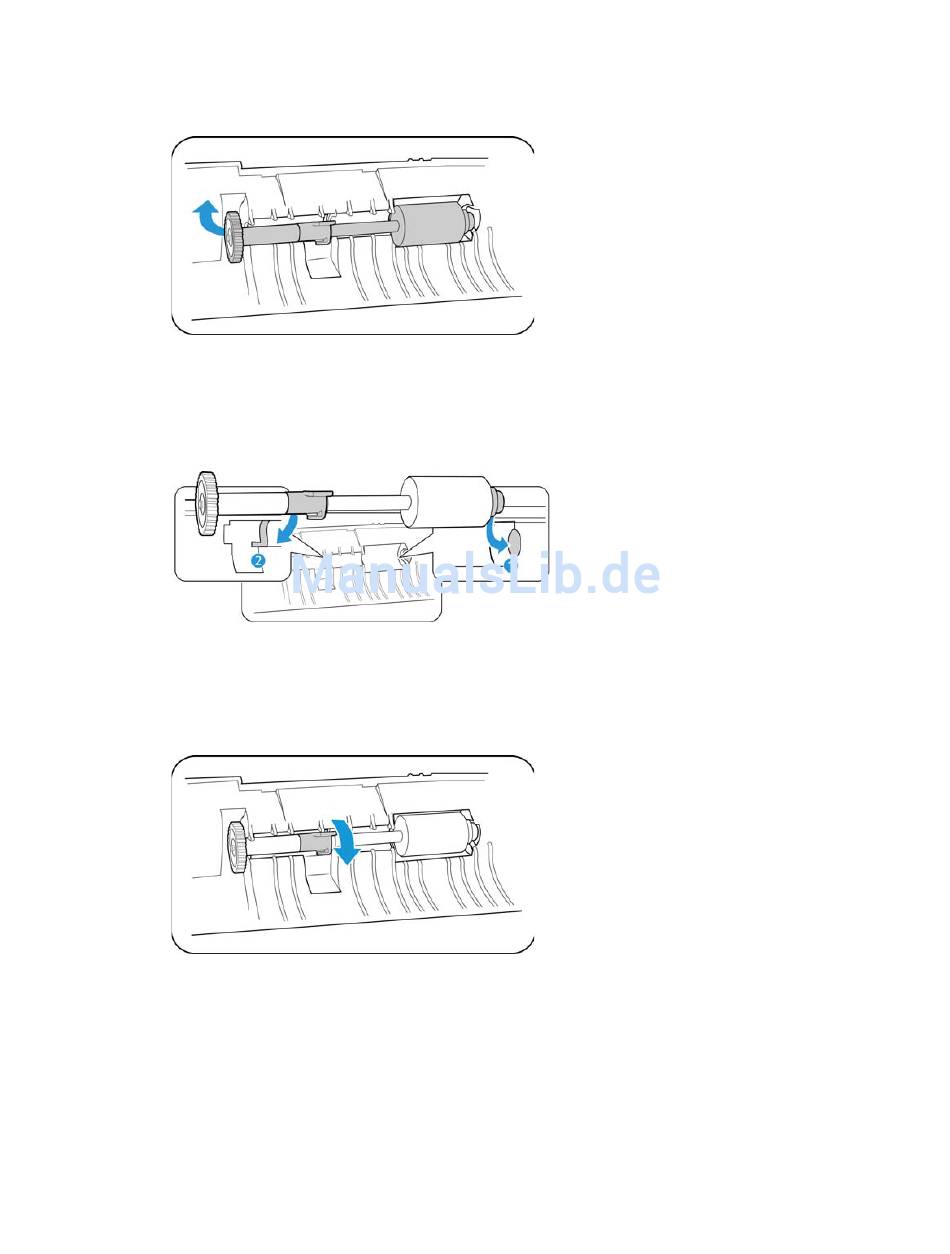

4. Wenn die Walze entriegelt ist, kann sie aus ihrer Halterung genommen werden. Entsorgen Sie
die abgenutzte Walze. Sie kann nicht repariert werden.
5. Bevor Sie die neue Walze einsetzen, reinigen Sie diese von Staub, der sich möglicherweise
während des Versands angesammelt hat.
6. Setzen Sie das rechte Ende der Walze in die dafür vorgesehene Halterung im Scanner ein.
Richten Sie den Sicherungsriegel am Schlitz im Scanner aus.
7. Drehen Sie den Sicherungsflansch nach unten, sodass die Walze verriegelt wird.
8. Der Riegel rastet mit einem Klick ein, wenn er sich an der richtigen Position befindet. Wenn der
Riegel jedoch nicht ohne Widerstand bis zum Einrasten gedreht werden kann, vergewissern
Sie sich, dass der Flansch ordnungsgemäß in der Sperrlasche positioniert ist.
9. Schließen Sie den Deckel des automatischen Vorlageneinzugs. Drücken Sie den Deckel des
automatischen Vorlageneinzugs vorsichtig nach unten, bis er mit einem Klick einrastet.
32
Wartung
Benutzerhandbuch des Scanners
