- Seite 1 August 2010 05-0805-000 Xerox DocuMate 3920 Benutzerhandbuch...
- Seite 2 Design © 2010 Xerox Corporation. Alle Rechte vorbehalten. XEROX®, XEROX und Design® und DocuMate® sind Marken der Xerox Corporation in den Vereinigten Staaten und/oder anderen Ländern. Inhalt © 2010 Visioneer, Inc. Alle Rechte vorbehalten. Der Markenname und das Logo von Visioneer® und OneTouch® sind eingetragene Marken der Visioneer, Inc.
-
Seite 3: Inhaltsverzeichnis
Spezifikationen des Scanners Xerox DocuMate 3920 ........ - Seite 4 EH&S-Kontaktinformationen ............49 Index Xerox DocuMate 3920 Benutzerhandbuch...
-
Seite 5: Willkommen
Willkommen Dieses Kapitel enthält: • Lieferumfang auf Seite 6 • Computerspezifikationen auf Seite 7 • Dokumentation auf Seite 8 • Der Scanner Xerox DocuMate 3920 auf Seite 9 Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 6: Lieferumfang
Bevor Sie mit der Installation der Software beginnen, überprüfen Sie den Inhalt des Lieferkartons, und vergewissern Sie sich, dass alle Teile enthalten sind. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an den Fachhändler, bei dem Sie den Scanner erworben haben. Scanner Xerox DocuMate 3920 USB-Kabel Netzkabel... -
Seite 7: Computerspezifikationen
VGA- oder SVGA-Monitor Die folgenden Einstellungen werden für den Monitor empfohlen: • 16-Bit- oder 32-Bit-Farbqualität • Auflösung von mindestens 800 x 600 Pixel Anleitungen zum Festlegen von Farbqualität und Auflösung des Bildschirms finden Sie in der Windows-Dokumentation. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 8: Dokumentation
Dem Scanner liegt die folgende Dokumentation bei: • Schnellstartanleitung: Enthält eine Zusammenfassung der Installationsanweisungen. • Benutzerhandbuch für den Xerox-Scanner: Befindet sich auf der Installations-Disc. Das Benutzerhandbuch enthält ausführliche Informationen zum Einrichten, Scannen, Konfigurieren sowie Warten des Geräts. • Readme: Enthält die neuesten Informationen zum Scanner und zur Installation der Software. -

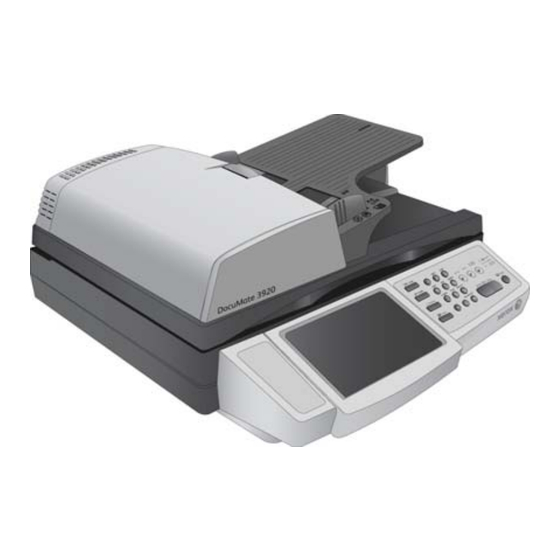

Seite 9: Der Scanner Xerox Documate 3920
Willkommen Der Scanner Xerox DocuMate 3920 Deckelentriegelung Automatischer Vorlagenfac Papierführung Scannerdeckel des automatischen Vorlageneinzug Vorlageneinzugs Bedienfeld Ausgabefach Papierstopper Netzschalter Netzanschlussbuchse COPY-Anschluss LAN-Anschluss USB-Anschluss LINE-Anschluss Vorlagenfach: Hält die Vorlagen in der korrekten Position im Scanner. Kann ausgeklappt werden, um Vorlagen verschiedener Längen zu halten. - Seite 10 USB-Anschluss (Universal Serial Bus): Über diesen Anschluss wird der Scanner mit dem Computer verbunden. LINE-Anschluss: Schließen Sie ein Ende des Telefonkabels am Anschluss LINE auf der Rückseite des Scanners an. Schließen Sie das andere Ende des Telefonkabels an einer RJ-11-Telefonbuchse an. Xerox DocuMate 3920 Benutzerhandbuch...
-
Seite 11: Auspacken Des Scanners
Anschließen des Netzteils auf Seite 14 Stellen Sie den Scanner nach dem Auspacken auf einer Oberfläche auf, die das Gewicht des Scanners tragen kann. Die Oberfläche muss waagerecht sein, damit die Scannerlampe beim Scannen nicht blockiert. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 12: Aufbauen Des Scanners
Öffnen Sie den Deckel des automatischen Vorlageneinzugs, entfernen Sie sorgfältig eventuell in den Vorlageneinzug eingedrungene Schaumstoffteile. Heben Sie den Scannerdeckel an, und schieben Sie die Scannerverriegelung in die entriegelte Position. Der Scanner kann nicht betrieben werden, wenn er verriegelt ist. Xerox DocuMate 3920 Benutzerhandbuch... - Seite 13 Ziehen Sie die Schutzfolie vom LCD-Touchscreen ab. Xerox DocuMate 3920 Benutzerhandbuch...
-
Seite 14: Anschließen Des Netzteils
Schließen Sie das Netzteil am entsprechenden Netzanschluss am Scanner an. Verwenden Sie nur das mit dem Scanner gelieferte Netzteil (HiTron HEG75-S240320-7L). HINWEIS: Andere Netzteile können den Scanner beschädigen und führen zum Erlöschen der Garantie. Schließen Sie das Netzkabel an das Netzteil und eine Wandsteckdose an. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 15: Laden Von Zu Scannenden Vorlagen
Einzugmechanismus blockieren und die internen Bauteile des Geräts zerkratzen. Entfernen Sie außerdem sämtliche Aufkleber, Etiketten oder Haftnotizen, die sich während des Scanvorgangs lösen und im Scanner stecken bleiben können. Bei einer derartigen Fehlbedienung gehen sämtliche Garantieansprüche in Bezug auf den Scanner verloren. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 16: Scannen Über Den Automatischen Vorlageneinzug (Adf)
Fächern Sie die Blätter auf, um sicherzustellen, dass diese nicht aneinander kleben. Passen Sie die Papierführung an die Breite der Vorlage an. Stellen Sie den Papierstopper an der Rückseite des Scanners auf die Länge des Papiers ein. Xerox DocuMate 3920 Benutzerhandbuch... - Seite 17 Legen Sie den Stapel von Vorlagen mit der zu scannenden Seite nach oben und der Oberkante zuerst in den automatischen Vorlageneinzug ein. Xerox DocuMate 3920 Benutzerhandbuch...
-
Seite 18: Scannen Über Das Vorlagenglas
Heben Sie den Scannerdeckel an, und legen Sie die Vorlage mit der zu scannenden Seite nach unten auf das Vorlagenglas. Richten Sie die Vorlage am Pfeil auf dem Bezugsrahmen aus, und schließen Sie dann den Deckel. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 19: Wartung
Austauschen der Walze auf Seite 27 • Fehlerbehebung auf Seite 30 • Spezifikationen des Scanners Xerox DocuMate 3920 auf Seite 32 • Ersatzteilliste für Xerox DocuMate 3920 auf Seite 33 In diesem Abschnitt finden Sie Informationen zur Reinigung, Fehlerbehebung, Deinstallation und den technischen Daten des Scanners. -
Seite 20: Sicherheitshinweise
Sicherheitshinweise Beachten Sie die folgenden Sicherheitshinweise, um den sicheren Betrieb Ihres Xerox-Geräts sicherzustellen. Beachten Sie diese Punkte • Trennen Sie das Netzkabel von der Steckdose, bevor Sie das Gerät reinigen. Verwenden Sie ausschließlich für dieses Gerät geeignete Verbrauchs- bzw. Zubehörmaterialien; andernfalls kann es zu Leistungseinschränkungen oder Gefährdungen kommen. -
Seite 21: Beheben Eines Papierstaus
Entnehmen Sie das gestaute Papier, und schließen Sie die Abdeckung wieder. Sie können Papierstaus vermeiden, indem Sie das Papier vor dem Scannen glätten und ausrichten, die Führungsschienen an das Papierformat anpassen und das Papier gerade in den automatischen Vorlageneinzug einlegen. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 22: Reinigen Des Scanners
Drehrichtung lässt sie sich leicht drehen; drehen Sie die Walze, während Sie sie reinigen. Drehen Sie die Walze NICHT in entgegengesetzter Richtung. Dadurch wird der Scanner beschädigt. Dies kann außerdem dazu führen, dass der Scanner die Seiten nicht mehr ordnungsgemäß einzieht. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 23: Reinigen Des Vorlagenglases
Bezugsrahmen auf. Dies ist der Bereich des Vorlagenglases, in dem Bilder erfasst werden, während die Vorlage beim Scannen durch den automatischen Vorlageneinzug gezogen wird. Reinigen Sie die erhöhte, dünne Glasplatte, wenn auf den ADF- Scans Linien erscheinen, die beim Scannen über das Vorlagenglas nicht auftreten. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 24: Austauschen Des Adf-Pads
Probleme mit dem Einziehen von Vorlagen im automatischen Vorlageneinzug deuten auf eine Abnutzung des ADF-Pads hin. • Öffnen Sie die Abdeckung des automatischen Vorlageneinzugs. Das Pad befindet sich in der Mitte des automatischen Vorlageneinzugs. So tauschen Sie das ADF-Pad aus: Xerox DocuMate 3920 Benutzerhandbuch... - Seite 25 Xerox DocuMate 3920 Benutzerhandbuch...
- Seite 26 Xerox DocuMate 3920 Benutzerhandbuch...
-
Seite 27: Austauschen Der Walze
Beachten Sie, dass das Zahnrad rechts an der Walze durch Öffnen des Deckels des automatischen Vorlageneinzugs automatisch freigegeben wird, sodass Sie die Walze ausbauen können. Die Walze ist in einer Mulde im Deckel des automatischen Vorlageneinzugs befestigt. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 28: So Ersetzen Sie Die Walze
So ersetzen Sie die Walze Halten Sie die Walze am rechten Ende fest, und führen Sie das linke Ende in die Halterung ein. Vergewissern Sie sich, dass das Rädchen am linken Ende der Walze fest in der Halterung sitzt. Xerox DocuMate 3920 Benutzerhandbuch... - Seite 29 Flansch ordnungsgemäß in der Sperrlasche positioniert ist. Schließen Sie den Deckel des automatischen Vorlageneinzugs. Drücken Sie den Deckel des automatischen Vorlageneinzugs vorsichtig nach unten, bis er mit einem Klick einrastet. Der Scanner ist nun mit der neuen Walze einsatzbereit. Xerox DocuMate 3920 Benutzerhandbuch...
-
Seite 30: Fehlerbehebung
Vorlagen liegen, wird der Deckel leicht angehoben, und dadurch wird verhindert dass die über den automatischen Vorlageneinzug eingezogenen Seiten auf dem Glas aufliegen. Wenn dies der Fall ist, können die Seiten den automatischen Vorlageneinzug nicht verlassen, und ein Papierstau kann auftreten. Xerox DocuMate 3920 Benutzerhandbuch... - Seite 31 Welche Schritte müssen ausgeführt werden, um „gerade“ Seiten zu erhalten? Stellen Sie sicher, dass die Papierführungen an den Seitenrändern ausgerichtet sind. Wenn Sie Vorlagen scannen, die kleiner als die Mindesteinstellungen der Papierführungen sind, scannen Sie diese Vorlagen stattdessen auf dem Vorlagenglas. Xerox DocuMate 3920 Benutzerhandbuch...
-
Seite 32: Spezifikationen Des Scanners Xerox Documate 3920
Spezifikationen des Scanners Xerox DocuMate 3920 Optische Auflösung 600 dpi Bittiefe 24 Bit-Color, 8 Bit-Graustufen, 1 Bit Strichzeichnungen/Text Scanmethode Automatischer Vorlageneinzug (ADF) und Vorlagenglas Maximale Objektgrößen Vorlagenglas 216 x 297 mm (8,5 x 11,69 Zoll) Spezifikationen des automatischen Vorlageneinzugs Maximale Objektgrößen 216 x 356 mm (8,5 x 14 Zoll) Mindestobjektgröße... -
Seite 33: Ersatzteilliste Für Xerox Documate 3920
Ersatzteilliste für Xerox DocuMate 3920 Verwenden Sie beim Bestellen von Ersatzteilen für den Scanner die folgenden Teilenamen und - nummern. Teilename Teilenummer ADF-Pad 57-0129-000 Walzenbaugruppe 57-0128-000 35-0223-000 (U.S.) Netzkabel 35-0104-000 (EUR) 35-0105-000 (U.K.) Netzteil 37-0086-000 USB-Kabel 35-0118-000 Telefonkabel 35-0224-000 Xerox DocuMate 3920... - Seite 34 Xerox DocuMate 3920 Benutzerhandbuch...
-
Seite 35: Anhänge
Seite 41 • Wartungsinformationen auf Seite 42 • Sicherheitszertifizierungen auf Seite 43 • Gesetzliche Bestimmungen auf Seite 44 • Informationen zur Konformität auf Seite 45 • Unzulässige Kopien auf Seite 46 • EH&S-Kontaktinformationen auf Seite 49 Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 36: Einleitende Sicherheitshinweise
Lesen Sie die folgenden Hinweise vor Inbetriebnahme des Geräts sowie bei Bedarf sorgfältig durch, um den sicheren Betrieb des Geräts sicherzustellen. Alle Produkte und Zubehörmaterialien von Xerox wurden unter Berücksichtigung strengster Sicherheitsbestimmungen hergestellt und getestet. Dazu gehören die Prüfung und Zertifizierung durch die zuständigen Sicherheitsbehörden ebenso wie die Einhaltung der Bestimmungen zur... -
Seite 37: Emv
Störungen sein, einschließlich solcher Störungen, die den Betrieb unerwünscht beeinflussen könnten. Modifikationen an diesem Gerät, die nicht ausdrücklich durch Xerox genehmigt wurden, führen möglicherweise dazu, dass Sie die Berechtigung für den Betrieb dieses Geräts verlieren. -
Seite 38: Betriebliche Sicherheitshinweise
Reinigungssprays, da diese u. U. brennbar sind und Explosionen verursachen können. • Lassen Sie stets Sorgfalt walten, wenn Sie das Gerät bewegen. Wenden Sie sich an den örtlichen Xerox-Kundendienst, wenn das Kopiergerät an einen Ort außerhalb Ihres Gebäudes bewegt werden soll. •... -
Seite 39: Elektrische Informationen
Steckdose ordnungsgemäß geerdet ist, wenden Sie sich an einen Elektriker. Schließen Sie Xerox-Geräte niemals mittels eines Zwischensteckers an eine Steckdose ohne Schutzerde an. Stellen Sie das Gerät nicht so auf, das andere Personen auf das Stromkabel treten oder darüber stolpern können. -
Seite 40: Gerät Von Der Stromversorgung Trennen
Gerät von der Stromversorgung trennen Das Netzkabel fungiert als Trennvorrichtung des Geräts. Der Gerätestecker wird an der Rückseite des Geräts angeschlossen. Um das Gerät vollständig von der Stromversorgung zu trennen, ziehen Sie das Netzkabel aus der Steckdose. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 41: Ausschalten In Notfällen
Ausschalten in Notfällen Schalten Sie das Gerät in den nachfolgend aufgeführten Fällen unverzüglich aus, und ziehen Sie das Netzkabel aus der Steckdose. Wenden Sie sich außerdem an einen autorisierten Xerox- Servicemitarbeiter, um das Problem zu beheben. • Das Gerät gibt ungewöhnliche Gerüche oder ungewöhnliche Geräusche von sich. -
Seite 42: Wartungsinformationen
Unter diesen Abdeckungen befinden sich keine durch Bedienkräfte zu wartenden Teile. Führen Sie keine Wartungsarbeiten durch, es sei denn, Sie wurden von einem autorisierten Händler dazu angeleitet oder die entsprechende Vorgehensweise wird ausdrücklich in der Dokumentation beschrieben. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 43: Sicherheitszertifizierungen
Sicherheitszertifizierungen Dieses Produkt wurde von folgenden Einrichtungen gemäß den folgenden Normen zertifiziert: Einrichtung Standard Underwriters Laboratories Inc. UL60950-1 (2003) erste Ausgabe (USA/Kanada) TÜV IEC60950-1: 2001 (2. Auflage) Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 44: Gesetzliche Bestimmungen
Gesetzliche Bestimmungen Zertifizierungen in Europa Das CE-Zeichen auf diesem Gerät bedeutet, das Xerox eine Erklärung der Konformität zu folgenden EURichtlinien mit Wirkung ab dem angegebenen Datum abgegeben hat: 12. Dezember 2006: EU-Richtlinie 2006/95/EG in der aktuellen Fas- sung. Angleichung der Rechtsvorschriften der Mitgliedsstaaten im Zusammenhang mit Nieder- spannungsgeräten. -
Seite 45: Informationen Zur Konformität
Informationen zur Konformität Produktentsorgung und -recycling: USA und Kanada Bei der Entsorgung des Xerox-Geräts ist zu beachten, dass das Gerät Lampen mit Quecksilber enthält; außerdem kann das Gerät Blei, Perchlorat und andere Stoffe enthalten, deren Entsorgung u. U. bestimmten Umweltschutzbestimmungen unterliegt. Der Gehalt an diesen Stoffen entspricht bei Markteinführung ohne Einschränkungen den einschlägigen internationalen Bestimmungen. -
Seite 46: Unzulässige Kopien
Urheberrechtlich geschützte Materialien, außer mit der Genehmigung seitens des Urheberrechtsinhabers oder unter den Bestimmungen zur angemessenen Verwendung („Fair Use“) bzw. den Rechten von Bibliotheken der US-Urheberschutzgesetze. Weitere Informationen sind vom Copyright Office, Library of Congress, Washington, D.C. 20559 erhältlich. Circular R21 anfordern. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 47: Kanada
Regierung Kanadas oder einer Provinz bzw. einer Regierung eines anderen Staates als Kanada eingerichtet wurde. Geprägte oder geklebte Steuermarken, die als Einnahmequelle für die Regierung Kanadas oder einer Provinz oder der Regierung eines anderen Staates als Kanada verwendet werden. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 48: Andere Länder
Dokumente, die dem Urheber- oder Markenrecht unterliegen, ohne Zustimmung des Rechteinhabers Postwertzeichen und übertragbare Handelspapiere Hinweis: Diese Liste erhebt keinen Anspruch auf Vollständigkeit. Für die Vollständigkeit und Richtigkeit wird keine Haftung übernommen. Ziehen Sie bei Zweifeln einen Rechtsanwalt zurate. Xerox DocuMate 3920 Benutzerhandbuch... -
Seite 49: Eh&S-Kontaktinformationen
EH&S-Kontaktinformationen Kontaktinformationen Weitere Informationen zu Umwelt-, Gesundheits- und Sicherheitsaspekten in Zusammenhang mit diesem Xerox-Produkt erhalten Sie unter der folgenden Telefonnummer: USA und Kanada: 1-800-828-6571 +44 1707 353 434 Xerox DocuMate 3920 Benutzerhandbuch... - Seite 50 Xerox DocuMate 3920 Benutzerhandbuch...
-
Seite 51: Index
Vorlagenfach, 9 Automatischer Vorlageneinzug, Reinigung, 22 Bedienfeld, 9 Bittiefe, 32 Computerspezifikationen, 7 Dokumentation, 8 DVD-ROM-Laufwerk, 7 Fehlerbehebung, 30 Monitor, 7 Netzanschlussbuchse, 10 Netzschalter, 9 Papierführung, 9 Papierstau, 21 Papierstopper, 9 RAM, 7 Scanner Anschließen des Netzteils, 14 Xerox DocuMate 3920 Benutzerhandbuch... - Seite 52 Xerox DocuMate 3920 Benutzerhandbuch...
