4 Kommunikationsport

Das Kraftmessgerät ist mit zwei Anschlussarten zum Akkuladen und zur
Kommunikation mit einem PC-Rechner bzw. mit anderen Geräten ausgestattet.

4.1 USB/Laden

Über diesen Anschluss kann man mit Hilfe von USB2.0 das Kraftmessgerät mit
einem PC-Rechner zur Datenverarbeitung verbinden.
Über diesen Anschluss kann auch der Ni-MH-Akku aufgeladen werden. Dazu ist das
Netzteil anzuschließen.

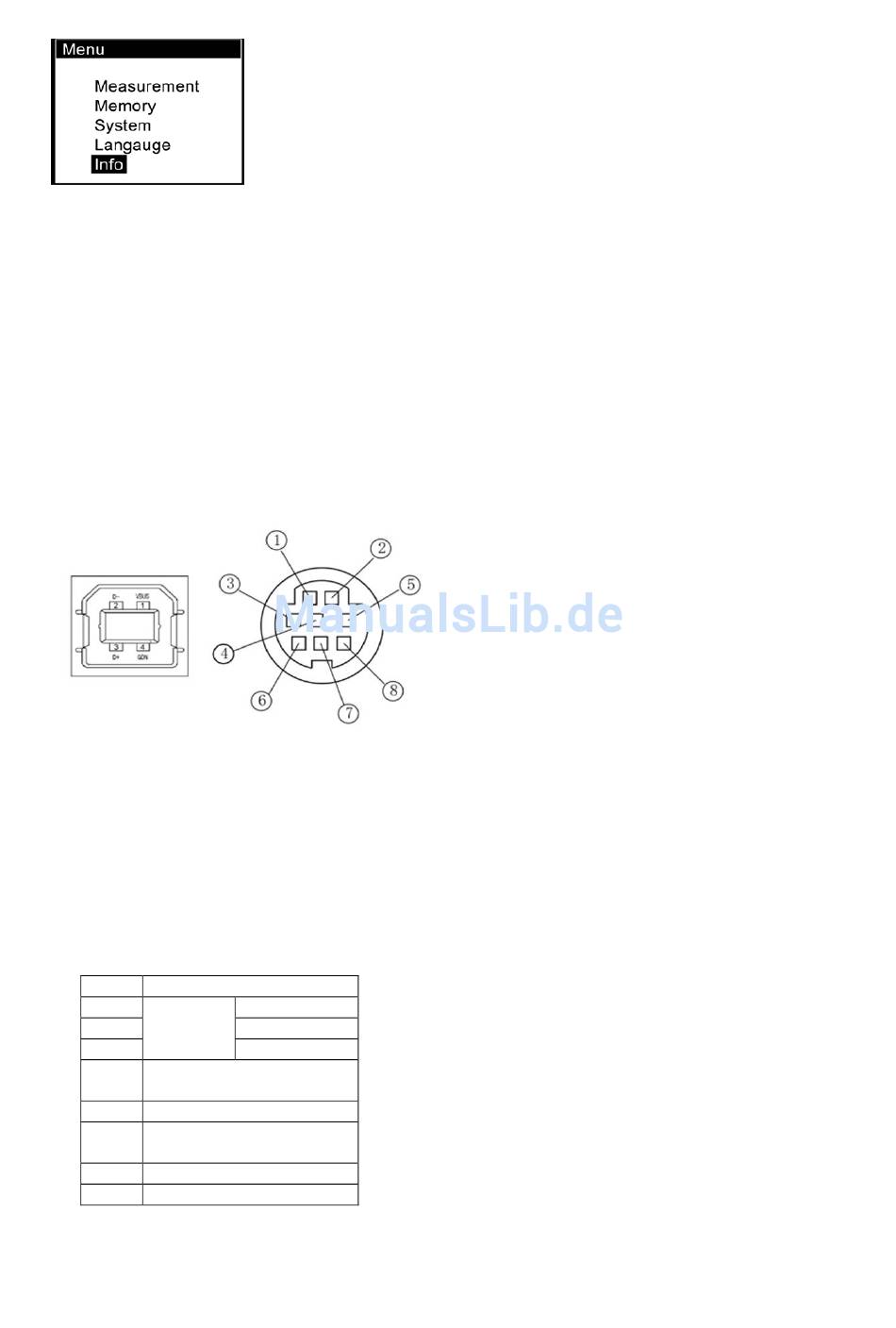

Fig 4-1
USB/
Laden

4.2 Multifunktionsport

Die PIN-Belegung ist der Tabelle Nr. 4-1 zu entnehmen.
Tabelle Nr. 4-1 PIN-Belegung
Pin# Beschreibung
1
2 RS232
3
4
Vorgabewertausgang B
5
6 Vorgabewertausgang C
(allgemein)
7 Vorgabewertausgang A
8
FC-BA-d-1410
Abb. 3-15
Multifunktions-
port
Tx
Rx
Gnd
