Inhaltszusammenfassung für Sauter FC 10

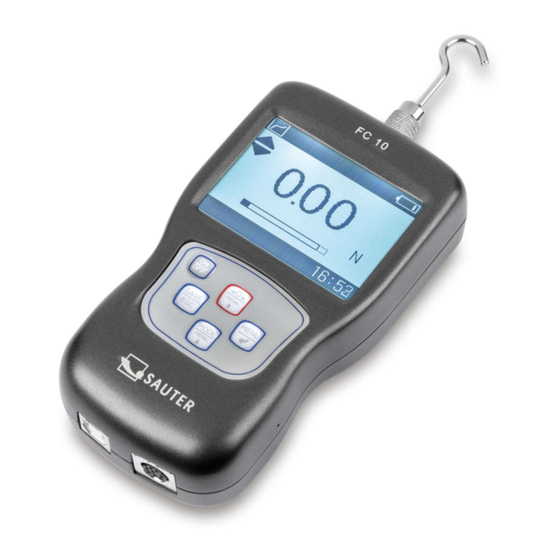

- Seite 1 Sauter digitales Kraftmessgerät FC 10 max. 10 N, Ablesbarkeit 0,01 N 146-172 Artikel-Nr.: Hersteller Artikel-Nr.: FC 10 Hersteller: Sauter Hier klicken und günstig bestellen! Zum PK Elektronik Webshop...
- Seite 2 Sauter GmbH Betriebsanleitung Digitales Kraftmessgerät SAUTER FC V. 1.0 02/2014 PROFESSIONELLE MESSUNGEN FC-BA-d-1410...
-
Seite 3: Inhaltsverzeichnis
SAUTER FC V. 1.0 01/2014 Betriebsanleitung digitales Kraftmessgerät Inhaltsverzeichnis: Allgemeine Beschreibung ................4 Aufbau ............................4 LCD-Display ..........................4 Tastenbelegung ........................5 Technische Daten ........................5 Bedienung ...................... 5 Vorbereitung zur Messung ...................... 5 Durchführung von Messungen ....................6 Speicherung gemessener Werte ..................... 7 Durchsuchen und Ausdruck von Daten ................. - Seite 4 WICHTIG! Folgende Anweisungen sind zu beachten! 1. Bei der Messung persönliche Schutzausstattung benutzen. Gefahr durch herumfliegende Teile! 2. Der Messbereich des Kraftmessgerätes DARF NICHT überschritten werden! Bei der Überschreitung von 110% der zulässigen Belastung des Kraftmessegerätes fängt das Display zu blinken an und es wird ein Alarm ausgelöst. Die Last ist unverzüglich zu entfernen.
-
Seite 5: Allgemeine Beschreibung
1 Allgemeine Beschreibung 1.1 Aufbau Kraftaufnehmer LSD-Display Tasten USB-Anschluss Kommunikationsport Abb. 1-1 LCD-Display ① Messmodi-Symbole: Rys. 1-2 : PEAK-Modus, ：TRACK-Modus, ：PRESET-Modus ② Akku-Symbol: zeigt die aktuelle Akkulebensdauer bzw. der Ladezustand; blinkt, wenn der Akku wieder aufgeladen werden muss. ③ Vorgabewert-Status: : der Wert liegt zwischen dem oberen und dem unteren Grenzwert und ist OK;... -
Seite 6: Tastenbelegung
④ Messeinheiten: die gewählte Einheit wird angezeigt (N, kgf, ozf bzw. lbf ⑤ Systemuhr wahlweise) ⑥ Datenübertragungssymbol ⑦ Datenspeichersymbol ⑧ Analoge Belastungsbalkenanzeige ⑨ Aktueller Messwert ⑩ Wirkrichtung der Kraft - Zugkraft: Druckkraft: 1.3 Tastenbelegung Versorgung: ON / OFF Speichern / ESC Nullen / Pfeiltaste ‘nach oben’... -
Seite 7: Durchführung Von Messungen
Aufsatzwahl Um eine bequeme Durchführung von Messungen zu ermöglichen, ist ein Kraftmessgerät standardmäßig mit verschiedenen Messaufsätzen ausgestattet. Die Wahl eines passenden Aufsatzes erfolgt je nach der anstehenden Messaufgabe (siehe Abb. 2-1): Flachaufsatz Kegelaufsatz Meißelaufsatz Kerbaufsatz Hakenaufsatz Verlängerung Abb. 2-1 2.2 Durchführung von Messungen Nach der Beendung der Vorbereitungen kann mit der eigentlichen Messung begonnen werden. -
Seite 8: Speicherung Gemessener Werte
Peak-Modus: in diesem Messmodus wird der Höchstwert der Kraft gemessen und angezeigt. Nach der Betätigung der Taste werden die angezeigten Werte durch das Kraftmessgerät sofort aktualisiert. Preset-Modus: in diesem Messmodus können der obere und untere Wert vorgegeben werden, um Messungen durchzuführen und sie als korrekt/falsch ④... -
Seite 9: Messungen
Die Einstellung von Parametern erfolgt auf eine sehr einfache Weise: In der Messmaske: die Taste betätigen, um in die Maske der Menü ‘Einstellungen’ zu wechseln. In der Menümaske: die Taste bzw. drücken und die jeweilige Menüfunktion wählen. Dann die Taste betätigen, um die Einstellungen zu bestätigen und zur vorherigen Maske zurückzukehren. -
Seite 10: Menü Browse
Man kann somit die abgespeicherten Datensätze durchsuchen, drucken (mit einem kabellosen Drucker) bzw. löschen (manche bzw. alle Sätze, mit Hilfe vom Menü ‘Browse‘). Abb. 3-3 3.3.1 Menü Browse Mit dem Menu ‘Browse‘ kann man den Speicherinhalt der Speicherungsreihenfolge nach durchsuchen. Zum Navigieren zwischen den Datensätzen dienen die Tasten bzw. -
Seite 11: Löschen Sämtlicher Datensätze
→ → Abb. 3-6 3.3.3 Löschen sämtlicher Datensätze Um das Speicher zu leeren, können sämtliche Daten auf einmal gelöscht werden (Abb. 3-7). Auf dem Display erscheint dann ein Dialogfenster mit entsprechender Sicherheitsabfrage. Einzelne Daten können vom Menü ‘Browse‘ aus gelöscht werden (siehe Abschn. 3.3.1). -
Seite 12: Anzeigemodi
3.4.1 Anzeigemodi Das Kraftmessgerät verfügt über zwei Anzeigemodi: kraftaufnehmerorientierte Anzeige und umgekehrte Anzeige (siehe Abb. 3-7). Je nach Bedarf ist der gewünschte Anzeigemodus zu wählen (siehe Abb. 3-9). Abb. 3-9 Fig 3-9 Kraftaufnehmerorientierte Anzeige Umgekehrte Anzeige 3.4.2 Automatische Abschaltfunktion Die Kraftmessgeräte dieser Typenreihe sind mit einer automatischen Abschaltfunktion ausgestattet. -
Seite 13: Tastenton
3.4.4 Tastenton Der Tastenton kann ein- bzw. ausgeschaltet werden (siehe Abb. 3-12). Abb. 3-12: 3.4.5 Datum/Uhrzeit Mit dieser Menüfunktion können das Datum und die Uhrzeit eingestellt werden. Um das gewünschte Datum bzw. die gewünschte Uhrzeit einzugeben, ist die Taste , und dann die Taste zu betätigen, um eine folgende Zahl einzustellen. -
Seite 14: Kommunikationsport
Abb. 3-15 4 Kommunikationsport Das Kraftmessgerät ist mit zwei Anschlussarten zum Akkuladen und zur Kommunikation mit einem PC-Rechner bzw. mit anderen Geräten ausgestattet. 4.1 USB/Laden Über diesen Anschluss kann man mit Hilfe von USB2.0 das Kraftmessgerät mit einem PC-Rechner zur Datenverarbeitung verbinden. Über diesen Anschluss kann auch der Ni-MH-Akku aufgeladen werden. -
Seite 15: Rs-232
4.2.1 RS-232 Die RS232-Schnittstelle dient lediglich dem Anschluss von einem Mini-Drucker zum Ausdruck erhaltener Daten. Spezifikation RS-232: - Hardware-Flusssteuerung: keine - Wortlänge: 8 bits - Stop-Bit: 1 bit - Parität: keine - Datenübertragungsrate: 38400 4.2.2 Vorgabewertausgänge Zwei Vorgabewertausgänge bilden einen offenen Kollektor in der Ausführung NPN. Der Schaltplan unten stellt die innere Vorgabewertschaltung dar: Abb. -
Seite 16: Kalibrierung
Das Netzteil an das Kraftmessgerät mit dem mitgelieferten USB-Kabel, und dann an die Steckdose mit Wechselspannung anschließen. Der Ladevorgang bis zur Vollaufladung dauert ca. 3~4 Stunden. 5.3 Kalibrierung Nach gewisser Nutzungsdauer kann das Kraftmessgerät Abweichungen in einem Messbereich aufweisen, die auf das Funktionieren des Gerätes bzw. auf andere äußere Einflüsse zurückzuführen sind. -
Seite 17: Feststellung Und Behebung Von Störungen
Wird die Option "YES" gewählt, erscheint auf dem Display die Anzeige "Calibrate complete!", siehe Abb. 5-3(b). 5.4 Feststellung und Behebung von Störungen Weist das Kraftmessgerät eine Störung auf, so ist gem. den folgenden Anweisungen betreffend Feststellung und Behebung von Störungen vorzugehen (siehe Tabelle Nr. 5-3). - Seite 18 Hakenaufsatz Flat tip – Flachaufsatz Conical tip – Kegelaufsatz Chisel tip – Meißelaufsatz Notched tip – Kerbaufsatz Erhältliche Modelle FC Modelle Messbereich/ 10/0,01 1000/1 2,2/0,002 35,25/0,05 FC 10 Auflösung Messbereich/ 50/0,05 5000/5 5/0,005 11/0,01 176,2/0,2 FC 50 Auflösung Messbereich/ 100/0,1...
-
Seite 19: Konformitätserklärung
Digitales Kraftmessgerät: EMV-Richtlinie Normen 2004/108/EG EN 55022:2010 EN 61000-3-2:2006+A1:2009+A2:2009 EN 61000-3-3:2008 EN 55024:2010 25.02.2014 Unter- Datum schrift 72336 Balingen Albert Sauter Ausstellungsort SAUTER GmbH Geschäftsführer SAUTER GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-199 Fax +49-[0]7433/9933-149, E-Mail: info@sauter.eu, Internet: www.sauter.eu FC-BA-d-1410... - Seite 20 PK Elektronik Vertriebs GmbH Am Erlengraben 2 76275 Ettlingen Fon: +49(0)7243-60595-0 Fax: +49(0)7243-60595-25 E-Mail: info@pkelektronik.com Web: www.pkelektronik.com Hier klicken und günstig bestellen! Zum PKE Webshop...
