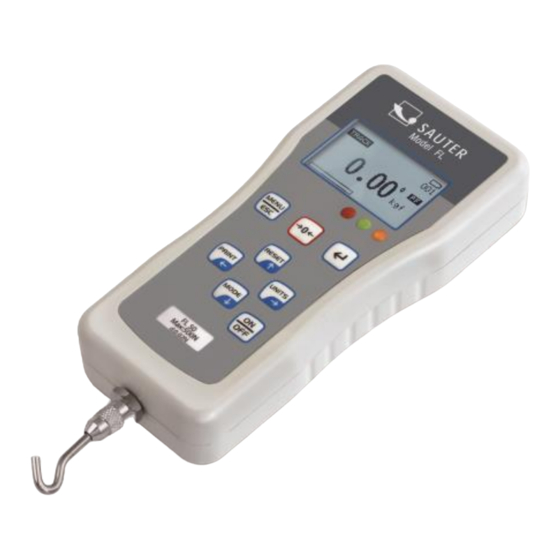

Sauter FL Betriebsanleitung

Inhaltsverzeichnis
Ein
1. Einführung
2. Überprüfen vor dem Einsatz
3. Bedienfeld Übersicht
4. Batterieanzeige
5. Passende Zubehörteile
6. Montieren des FL an einen Prüfstand
7. Einschalten des Gerätes
8. Basisfunktionen
9. Die Hauptmenus
9.1 AUTO-OFF
9.2 PASS-FAIL (o.k. / nicht o.k. Anzeige)
9.3 MEMORY
9.4 CALIBRATION
9.5 DIAGNOSTIC
9.6 ABOUT
10. Messpraxis
11. Detaillierte technische Beschreibung des FL
12. Umrechnungsfaktoren
13. Konformitätserklärung
1. Einführung
Herzlichen Glückwunsch zum Erwerb des SAUTER FL
Kraftmessgerätes. Bei korrekter Bedienung wird Ihnen
dieses hochwertige Produkt viele Jahre Einsatz gewähren.
Wir wünschen Ihnen
Qualitätsmessgerät mit hohem Funktionsumfang. Für
Fragen, Wünsche oder Anregungen stehen wir Ihnen
immer gern zur Verfügung.
Das FL kann Zug- und Druckkräfte sehr exakt messen und
es ist einfach zu bedienen. Es kann für die Messungen in
der Hand gehalten oder oben an einen dafür geeigneten
Prüfstand montiert werden.
SAUTER bietet die Software und Zubehör optional an, um
das Messgerät vielseitiger im Einsatz zu gestalten. Fragen
Sie bitte bei SAUTER oder dem SAUTER –Liefertanten
nach oder besuchen Sie unsere website
www.kern-sohn.com
2. Überprüfen vor dem Einsatz
Nach Erhalt des Kraftmessgerätes sollte vorab überprüft
werden, ob keine Transportschäden entstanden sind, ob
FL-BA-d-1411
Sauter GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@sauter.eu
Betriebsanleitung
viel Freude an Ihrem
FL
die Umverpackung, das Plastikgehäuse, andere Teile oder
gar das Messgerät selbst beschädigt wurden. Wenn
irgendwelche Schäden ersichtlich sind, bitte teilen Sie
diese unverzüglich der SAUTER GmbH mit.
3. Bedienfeld Übersicht
Die gängigsten Bedienoptionen (wie beispielsweise die
Anzeige der gemessenen Kraft, Spitzenwerterfassung,
Nullstellen und der Wechsel der Einheiten) kann alles mit
nur einer Tastenbetätigung erfolgen, was auf dem
Tastenbedienfeld ersichtlich ist unter der Sektion Basic
Functions.
Es kann die Menutaste gedrückt werden, um den Aufbau
des Hauptmenus aufzurufen.
Das FL ist mit vier Nickel Metall Hybrid Batterien Typ AA
ausgestattet. Aus
Transports werden die Batterien ungeladen geliefert. Um
eine maximale Lebensdauer der Batterien zu erhalten,
empfehlen wir, diese nur mit dem original- Ladegerät (im
Lieferumfang enthalten) über einen Zeitraum von 14-16
Stunden aufzuladen, bevor das Messgerät das erste Mal in
Betrieb genommen wird.

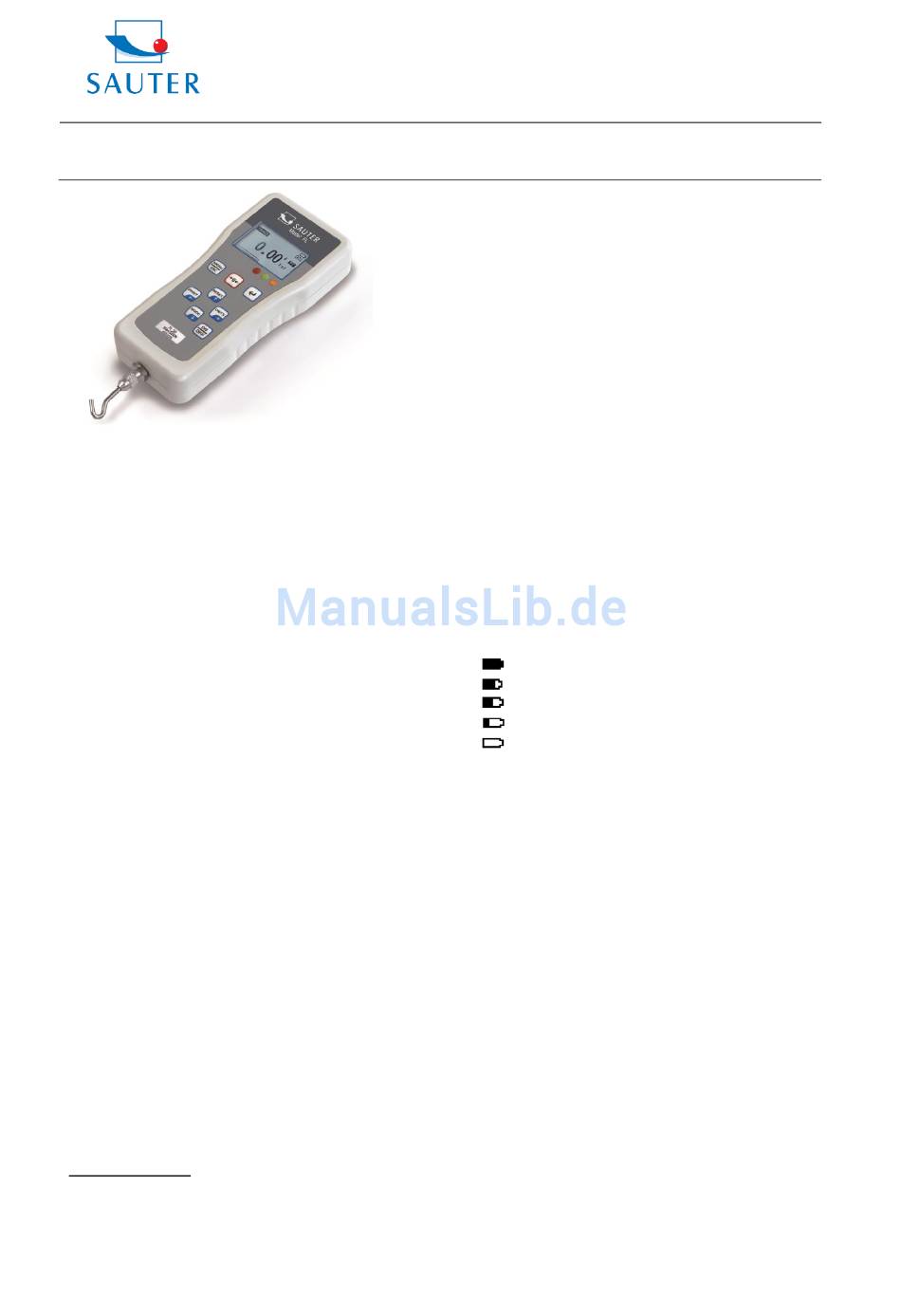

4. Batterieanzeige
Batteriestand > 4.8 V
4.8 V > Batteriestand > 4.7 V
4.7 V > Batteriestand > 4.4 V
4.4 V > Batteriestand > 4.0 V
Batteriestand < 4.0 V
Bei weniger als 3,9V Batteriespannung erscheint die
Meldung, dass die Batterie erschöpft ist und das Gerät
schaltet automatisch ab.
Wichtig: Bitte nur das mitgelieferte Ladegerät zum Laden
benutzen!!!
5. Passende Zubehörteile
Die Zubehörteile können direkt an der Spindel des
Kraftaufnehmers oder
angebracht werden. Die Gewinde sind M6 und haben eine
Kapazität bis zu 2500N.
Es muss überprüft
Zubehörteile das Gehäuse des Kraftmessgeräts nicht
berühren. Die mit dem Gerät verkoppelten Vorrichtungen
dürfen nur von Hand angeschraubt werden. Ein zu starkes
Festziehen kann den Kraftaufnehmer beschädigen. Dies
ist nicht mit der Garantie abgedeckt.
6. Montieren des FL an einen Prüfstand
Die beiden 10-32
Gewindelöcher auf der Rückseite des Gerätes können
benutzt werden, um das Gerät an einem Prüfstand
anzubringen. Eine passende Rückenplatte wird hierzu für
die verschiedenen Prüfstände mitgeliefert, damit es an
diesen befestigt werden kann.
Tel: +49-[0]7433- 9933-199
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Sicherheitsgründen während
mit der Verlängerungsstange
werden, dass die befestigten
Gewindelöcher oder vier
des
M3
1
