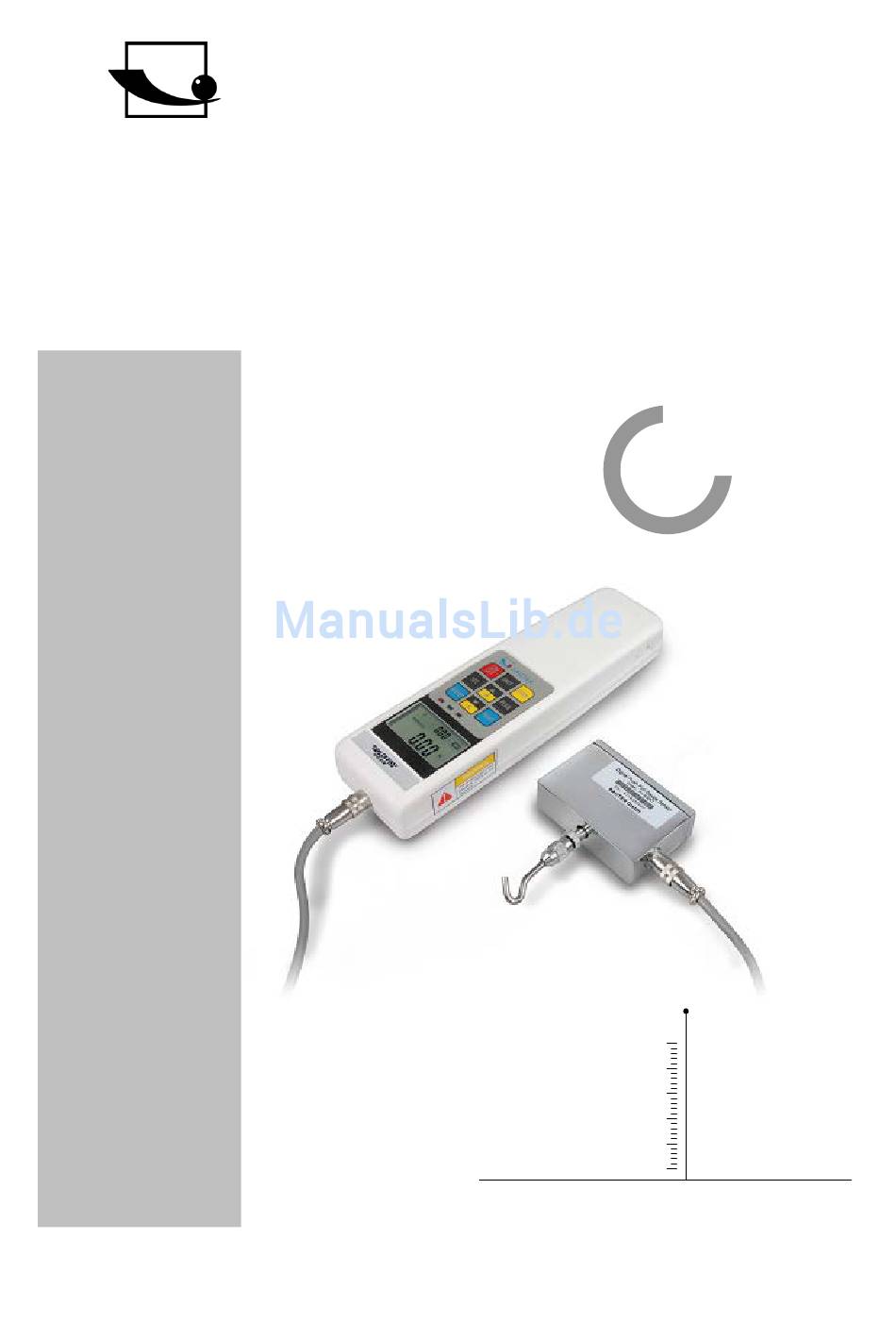

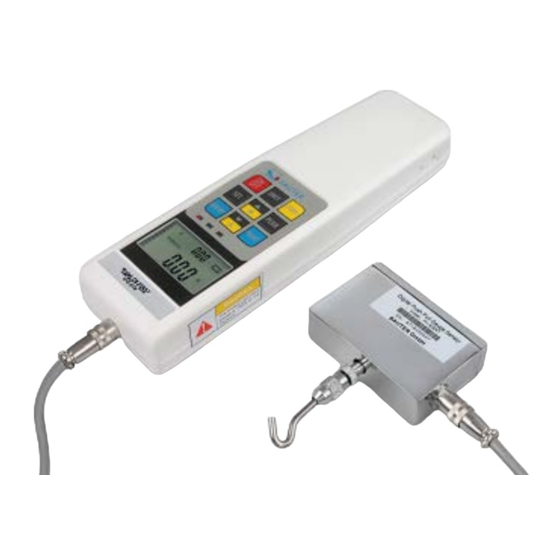

- Seite 1 Sauter GmbH Ziegelei 1 Tel.: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.sauter.eu Bedienungsanleitung Digitales Kraftmessgerät SAUTER FH EXT Sensor Outside V. 1.4 01/2018 PROFESSIONAL MEASURING FH_EXT-BA-d-1814...
-
Seite 2: Inhaltsverzeichnis
Glückwunsch Erwerb dieses hochauflösenden digitalen Kraftmessgerätes mit externer Messzelle von SAUTER. Wir wünschen Ihnen viel Freude an Ihrem Qualitätsmessgerät mit hohem Funktionsumfang. Für Fragen, Wünsche oder Anregungen stehen wir Ihnen immer gern zur Verfügung. Inhaltsverzeichnis: Einführung ...................... 3 Lieferumfang ....................3 Arbeitsbedingungen .................. -
Seite 3: Einführung
„Sensor outside“ steht für eine Messzelle außerhalb des Gehäuses. SAUTER bietet die Software und Zubehör optional an, um das Messgerät vielseitiger im Einsatz zu gestalten. Fragen Sie bitte bei SAUTER oder dem SAUTER – Liefertanten nach oder besuchen Sie unsere Website www.sauter.eu... -
Seite 4: Arbeitsbedingungen
Durch die RESET Taste (an der rechten Gehäuseseite, siehe Abbildung) können individuelle Einstellungen und gespeicherte Werte zurückgesetzt bzw. gelöscht werden, beispielsweise zum Neustart des Gerätes nach Fehlbedienung. Die Beschreibung der Anbringung aller Kraftmessgeräte an SAUTER- Prüfstände ist in der Betriebsanleitung der jeweiligen Prüfstände hinterlegt. 3 Arbeitsbedingungen 10°C bis 30°C / 15% bis 80% Luftfeuchtigkeit... -
Seite 5: Bedienung
Akkubetrieb für mobilen Einsatz: Typ: Ni 8.4V / 600 mAh Aufladedauer: ca. 1 Stunde. Sobald das Gerät über das Ladekabel mit dem Stromnetz verbunden ist, wird der integrierte Akku aufgeladen. Akkubetriebsdauer: ca. 15h 6 Bedienung Displayanzeige (1) Messergebnis (2) Anzeigeeinheit des Messergebnisses (3) Aktivierung der Druckfunktion (4) Ladestandsanzeige des Akkus (5) PEAK zeigt an, dass Peak-Hold-Modus aktiviert ist... - Seite 6 SET: 1 x Drücken: Oberer Grenzwert [HidT / Hi Lt]. Zum Ändern: ▲ bzw. ▼ (siehe Abschnitt Grenzwertanzeige) Hi Lt 1 x Drücken: Unterer Grenzwert [LodT]. Zum Ändern: ▲ bzw. ▼(siehe Abschnitt Grenzwertanzeige) Lo dT 1 x Drücken: Unterer Grenzwert zur Aktivierung der Speicherfunktion bei Spitzenwertmessungen (Peak).
- Seite 7 HINTERLEUCHTUNG: PEAK: (Spitzenwert) Belegung mit drei Funktionen: Track-Modus (kontinuierliche Messung) Peak-Modus (Spitzenwerterfassung) Auto-Peak Modus, wie Peak-Funktion, jedoch ohne Mindestgrenzwertfunktion MEMORY: (Speicherfunktion) Speichert Spitzenwerte Berechnung Mittelwerts Messergebnisse (siehe Abschnitt Speicherung der Spitzenwerte) LÖSCHFUNKTION von Speicherwerten (nur im „Memory“ Modus) PRINT: (Druckfunktion) Ausgabe des Speicherinhalts an PC bzw.
-
Seite 8: Belegung Der Rs 232 Datenschnittstelle
Auto-Peak-Hold-Modus (Auto-Peak Modus) Umschalten durch Drücken von: Mindest-Grenzwert-Funktion zur Aktivierung der Messwertspeicherung Diese Funktion wird bei solchen Messungen eingesetzt, bei denen unerwünschte „Vor-Peaks“ auftreten, die unterhalb des gesuchten Peak-Wertes (Fp) liegen. Der einstellbare Grenzwert (Fo) verhindert, dass das Messgerät die „Vor-Peaks“ abspeichert. -
Seite 9: Schnittstellenprotokoll
Signal Illustration Datenausgang Eingang für Steuersignal Ground +1.6 to + 2 V > oberer Grenzwert +1.6 to + 2 V < unterer Grenzwert +1.6 to + 2 V 7.1 Schnittstellenprotokoll RS-232 Parameter Baudrate: 9600 Daten-Bit: Parität: keine Stop-Bit: Der Messwert wird durch das ASCII-Zeichen „9“ angefordert. Der zurückgelieferte Messwert sieht folgendermaßen aus: z.B. - Seite 10 Messergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung des Messgeräts führen. - Das Messgerät darf nur von geschulten Mitarbeitern bedient oder gepflegt werden. - Das Messgerät darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. - Abweichende Einsatzbereiche/ Anwendungsgebiete sind von SAUTER schriftlich freizugeben. Gewährleistung Gewährleistung erlischt bei - bei Nichtbeachten unserer Richtlinien der Bedienungsanleitung - bei Benutzen außerhalb des beschriebenen Einsatzfeldes...
- Seite 11 Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Messgeräten sowie die hierfür notwendigen Prüfgewichte sind auf der SAUTER Homepage (www.sauter.eu) verfügbar. Die Gewichte und Messgeräte können schnell und zu günstigen Preisen im akkreditierten DAkkS Labor von KERN überprüft und eingestellt werden (Rückführung auf das nationale Normal).
-
Seite 12: Justieranleitung Fh
9 Justieranleitung FH 1. Das Gerät ON/OFF Taste drücken Das grüne Licht geht an einschalten 2. In den Direkt nach dem Drücken der Das linke rote Licht geht Kalibrierungsmodus ON/OFF Taste, die Tasten schalten PEAK und PRINT gleichzeitig, mehrfach und sehr schnell hintereinander drücken bis das linke rote Licht angeht.
