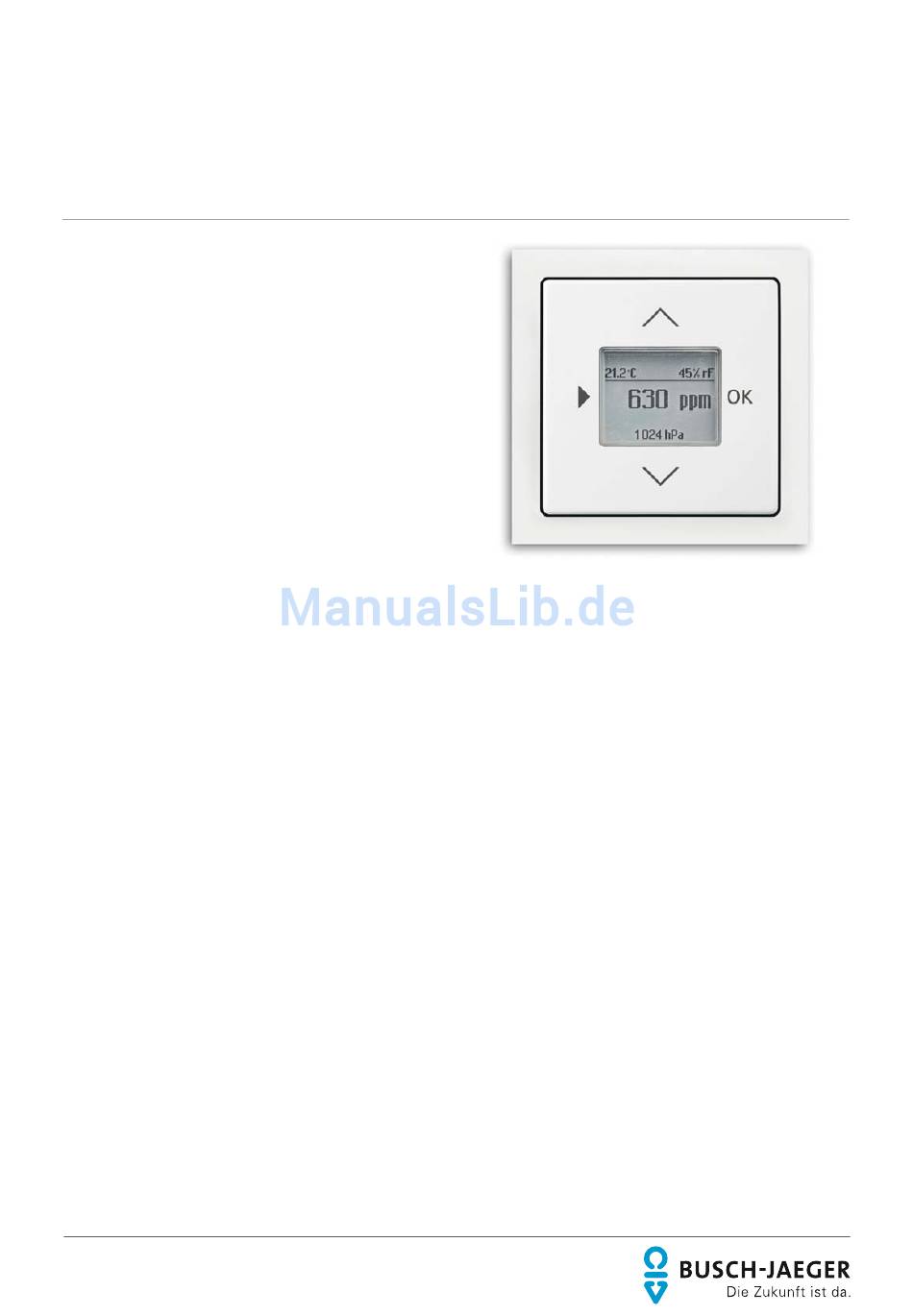

- Seite 1 1373-1-8822 / 2CKA001373B8822 │ 03.02.2016 Betriebsanleitung ® Busch-Raumluftsensor 1091 U...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ............................... 4 Sicherheit ..................................5 Verwendete Hinweise und Symbole ....................... 5 Bestimmungsgemäßer Gebrauch ........................6 Bestimmungswidriger Gebrauch ........................6 Zielgruppe / Qualifikation des Personals ......................7 2.4.1 Bedienung ..............................7 2.4.2 Installation, Inbetriebnahme und Wartung ..................... 7 Sicherheitshinweise ............................ - Seite 3 Inhaltsverzeichnis Wartung ..................................37 Reinigung ..............................37 Planungs- / Anwendungsinformationen ........................38 10.1 Menübaum ..............................38 Index ..................................39 Betriebsanleitung 1373-1-8822 / 2CKA001373B8822 │3...
-
Seite 4: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.de... -
Seite 5: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise. -
Seite 6: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 6 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber. -
Seite 7: Zielgruppe / Qualifikation Des Personals
Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Gerätes ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen. -
Seite 8: Sicherheitshinweise
Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 230-V-Netz dürfen nur durch Elektrofachpersonal ausgeführt ■... -
Seite 9: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. -
Seite 10: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Funktionen Das Gerät ist ein funktionelles Messgerät und wird unterputz in die Wand eingesetzt. Das Gerät bietet neben der Überwachung der Luftqualität die Möglichkeit der Steuerung einer Raumbelüftung über einen Lüfter oder Fenster. Das Gerät misst die folgenden Werte: Gehalt der Luft ■... -
Seite 11: Kombinationsmöglichkeiten
Aufbau und Funktion Kombinationsmöglichkeiten 1091 U 6435-xxx Tab.1: Kombinationsmöglichkeiten Betriebsanleitung 1373-1-8822 / 2CKA001373B8822 │11... -
Seite 12: Technische Daten
Technische Daten Technische Daten Technische Daten Bezeichnung Wert Nennspannung: 230 V AC, ±10 %, 50 Hz Temperaturbereich: 0 °C … +35 °C Lagertemperatur: -10 °C … +60 °C Schutzart: IP 20 Displaygröße: 3,8 cm (1,5") 44 x 44 x 32 mm Abmessungen Netzteil: (für BS Unterputzdose ohne Spreizen) 2 potentialfreie Relais mit einem gemeinsamen... -
Seite 13: Werkseinstellungen
Technische Daten Werkseinstellungen Werkseinstellungen Wert -Schwellwert 800 ppm rF-Schwellwert 60 % Nachlaufzeit 3 Minuten Steuerung Lüfter Displaybeleuchtung Automatik Temperaturoffset (Temperatur-Korrekturwert) 0 °C -Offset (CO -Korrekturwert) 0 ppm Laststrom 1 Ampere Manuelle Bedienung Tab.3: Werkseinstellungen Betriebsanleitung 1373-1-8822 / 2CKA001373B8822 │13... -
Seite 14: Anschluss, Einbau / Montage
Anschluss, Einbau / Montage Anschluss, Einbau / Montage Gefahr – Elektrische Spannung ! Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurzschluss auf der Niederspannungsleitung. – Niederspannungs- und 230-V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! Anforderungen an den Installateur Gefahr –... -
Seite 15: Montage
Anschluss, Einbau / Montage Montage Achtung ! – Geräteschaden durch die Verwendung harter Gegenstände ! Die Kunststoffteile des Geräts sind empfindlich. – Ziehen sie den Aufsatz nur mit den Händen ab. – Verwenden sie auf keinen Fall einen Schraubendreher oder ähnlichen harten Gegenstand zum Abhebeln. - Seite 16 Anschluss, Einbau / Montage 1. Schließen Sie die Kabel am UP-Einsatz an. – Für die Anschlussbelegung, siehe Kapitel 6.3 „Elektrischer Anschluss“ auf Seite 17. Abb. 3: Kabel anschließen 2. Montieren Sie den UP-Einsatz. Abb. 4: UP-Einsatz montieren 3. Stecken Sie den Aufsatz zusammen mit dem Rahmen auf den UP-Einsatz auf.
-
Seite 17: Elektrischer Anschluss
Anschluss, Einbau / Montage Elektrischer Anschluss Fenstersteuerung: [1] Öffnen [2] Schließen Lüftersteuerung: [1] Stufe 1 [2] Stufe 2 Abb. 6: Steuerung für 230 V Fenstersteuerung: [1] Öffnen [2] Schließen Lüftersteuerung: [1] Stufe 1 [2] Stufe 2 Abb. 7: Steuerung für 24 V Hinweis Die Relais sind softwareseitig gegeneinander verriegelt. -
Seite 18: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Das Setup wird automatisch bei der Erstinbetriebnahme oder bei dem Zurückstellen der Einstellungen (RESET) durchgeführt. Bis auf die Sprache lassen sich alle Einstellungen zu einem späteren Zeitpunkt in den Einstellungsmenüs durchführen. Wenn bestimmte Funktionen für Sie nicht relevant sind, bestätigen sie die voreingestellten Werte mit der Taste „OK“... - Seite 19 Inbetriebnahme Steuerung, siehe Kapitel 8.3.5 „Menü „Lüftersteuerung / Fenstersteuerung““ auf Seite 29 Zwischen Lüftersteuerung und ■ Fenstersteuerung wählen. Abb. 9: Setupmenü „Steuerung“ Schwellwert CO , siehe Kapitel 8.3.4 „Menü „Schwellwerte / Nachlaufzeit“ für die Belüftungssteuerung“ auf Seite 27 800 ppm Abb.
-
Seite 20: Bedienung
Bedienung Bedienung Betriebsarten Das Gerät verfügt über drei Betriebsarten. Normalbetrieb, siehe Kapitel 8.2 „Bedienung Normalbetrieb“ auf Seite 21 Alle Funktionen laufen automatisch. ■ Eine manuelle Bedienung ist nicht erforderlich. Abb. 13: Normalbetrieb Einstellungen, siehe Kapitel 8.3 „Bedienung erweiterter Betrieb“ auf Seite Z.B. -
Seite 21: Bedienung Normalbetrieb

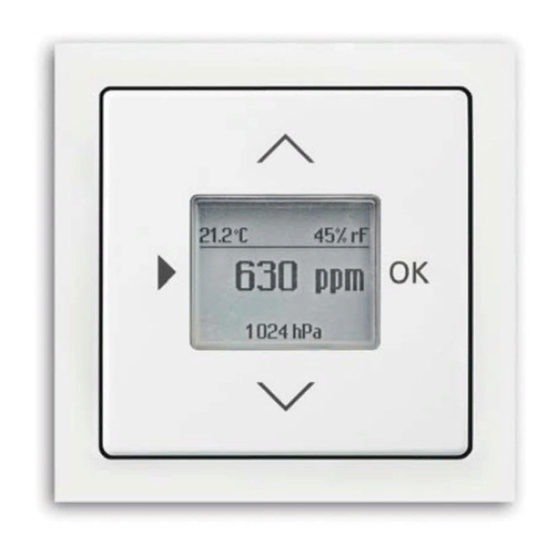

Bedienung Bedienung Normalbetrieb 8.2.1 Display [1] Luftdruck in hPa [2] CO -Wert in ppm [3] Raumtemperatur in °C [4] Relative Luftfeuchte in rF Abb. 16: Displayübersicht [1] Lüftersteuerung [2] Fenstersteuerung [3] Kalibrierung Abb. 17: Displayübersicht Symbole 8.2.2 Meldungen Nach einem Reset oder Netzausfall kalibriert sich das Gerät automatisch neu. -
Seite 22: Bei Eingestellter Fenstersteuerung
Bedienung Bei eingestellter Fenstersteuerung: – Der eingegebene CO -Grenzwert ist überschritten. – Das Fenster öffnet automatisch. Abb. 19: Fenstersteuerung: Schwellwert CO überschritten – Der eingegebene Grenzwert der relativen Luftfeuchte (rF) ist überschritten. 23.5 °C 1250 ppm – Das Fenster öffnet automatisch. 52 % rF Abb. -
Seite 23: Bei Eingestellter Lüftersteuerung
Bedienung Bei eingestellter Lüftersteuerung: – Der eingegebene CO -Grenzwert ist überschritten. – Der Lüfter schaltet automatisch ein. Abb. 21: Lüftersteuerung: Schwellwert CO überschritten – Der eingegebene Grenzwert der relativen Luftfeuchte (rF) ist überschritten. 23.5 °C 1250 ppm – Der Lüfter schaltet automatisch 52 % rF ein. -
Seite 24: Tastensperre
Bedienung 8.2.3 Tastensperre Zum Verhindern einer unbeabsichtigten Bedienung lässt sich für das Gerät eine Tastensperre einrichten. Die aktivierte Tastensperre wird auf dem Display nicht angezeigt. ■ Die Displaybeleuchtung ist von der Tastensperre unabhängig. ■ Das Einschalten oder Ausschalten der Tastensperre wird in derselben Weise durchgeführt. Damit die Tastensperre nicht unbeabsichtigt ausgelöst werden kann, muss für die Einrichtung die Zentralscheibe (Bedienscheibe) des Bedienteils abgenommen werden. - Seite 25 Bedienung Drücken Sie die Tasten links-unten und rechts-oben gleichzeitig für mindestens 5 Sekunden. – Dazu ist ein schmaler Gegenstand notwendig. Z.B. ein Kugelschreiber. Mit den Fingern lassen sich die Tasten nicht weit genug hineindrücken. – Verwenden sie keine spitzen Abb. 26: Tastensperre einschalten Gegenstände, die das Gerät beschädigen können.
-
Seite 26: Bedienung Erweiterter Betrieb
Bedienung Bedienung erweiterter Betrieb 8.3.1 Wechsel in den erweiterten Betrieb Führen Sie zum Wechsel in den erweiterten Betrieb die folgenden Schritte durch: 1. Drücken Sie die Taste „WECHSEL“ für mindestens 5 Sekunden. – Das Gerät wechselt in den erweiterten Betrieb. 8.3.2 Display Abb. -
Seite 27: Menü „Schwellwerte / Nachlaufzeit" Für Die Belüftungssteuerung
Bedienung 8.3.4 Menü „Schwellwerte / Nachlaufzeit“ für die Belüftungssteuerung 800 ppm 60 % 03:00 Abb. 30: Schwellwerte / Nachlaufzeit eingeben Die Steuerung der Belüftung wird über Schwellwerte gesteuert. Bei dem Überschreiten oder Unterschreien einer dieser Schwellwerte wird eine Aktion ausgelöst. Z.B. das Öffnen eines Fensters beim Überschreiten des eingegebenen CO -Schwellwertes. - Seite 28 Bedienung Nachlaufzeit Um diese Zeit läuft z.B. der Lüfter länger, nachdem der Schwellwert unterschritten wurde. Mit der Eingabe einer Nachlaufzeit werden die Schwellwerte deutlich unterschritten und es dauert länger, bis sie wieder überschritten werden. Dadurch wird verhindert, dass der Lüfter in kurzen Intervallen ständig ein- und ausgeschaltet wird.
-
Seite 29: Menü „Lüftersteuerung / Fenstersteuerung
Bedienung 8.3.5 Menü „Lüftersteuerung / Fenstersteuerung“ Abb. 31: Umschalten Lüftersteuerung / Fenstersteuerung Das Gerät ermöglicht Ihnen neben der Anzeige der Werte für die Luftqualität eine Belüftungssteuerung über einen Lüfter oder über das Öffnen / Schließen von Fenstern. Wählen Sie aus folgenden Einstellmöglichkeiten: Menü... -
Seite 30: Menü „Displaybeleuchtung
Bedienung 8.3.6 Menü „Displaybeleuchtung“ Abb. 32: Menüpunkt „Beleuchtung“ In diesem Menü stellen Sie die gewünschte Displaybeleuchtung ein. Wählen Sie aus folgenden Einstellmöglichkeiten: Menü Funktion Beschreibung Das Display ist dauerhaft beleuchtet. Automatisch Das Display schaltet sich bei einer Tastenbetätigung für 1 Minute ein. Tab.6: Displaybeleuchtung Displaybeleuchtung einstellen... -
Seite 31: Menü „Korrekturwert Temperatur
Bedienung 8.3.7 Menü „Korrekturwert Temperatur“ 0,0 °C Abb. 33: Korrekturwert Temperatur In diesem Menü wird ein Korrekturwert für die gemessene Temperatur eingegeben. Korrekturwert Information Temperatur Wird der Temperatur-Messwert durch äußere Einflüsse dauerhaft beeinflusst, lässt sich dafür ein Korrekturwert eingeben. Die angezeigte Temperatur ist anschließend um den Korrekturwert bereinigt. -
Seite 32: Menü „Korrekturwert Co
Bedienung 8.3.8 Menü „Korrekturwert CO “ 0 ppm Abb. 34: Korrekturwert CO In diesem Menü wird ein Korrekturwert für das gemessene CO eingegeben. Korrekturwert Information Wird der CO -Messwert durch äußerliche Einflüsse dauerhaft beeinflusst, lässt sich dafür ein Korrekturwert eingeben. Der angezeigte CO -Wert ist anschließend um den Korrekturwert bereinigt. -
Seite 33: Menü „Laststrom
Bedienung 8.3.9 Menü „Laststrom“ Abb. 35: Laststrom In diesem Menü wird der Strom für die zu schaltende Last eingegeben. Wert Information Laststrom Werden mit dem Gerät größere elektrische Lasten gesteuert, erwärmt sich das Gerät durch den hohen Stromfluss und die angezeigte Temperatur sowie der rF-Wert sind nicht mehr korrekt. -
Seite 34: Menü „Manuelle Bedienung
Bedienung 8.3.10 Menü „Manuelle Bedienung“ Abb. 36: Manuelle Bedienung In diesem Menü wird eine zusätzliche Bedienung des Fensters oder der Lüftung von Hand ermöglicht. Wert Information Manuelle Bedienung Fenstersteuerung: Das Fenster lässt sich zusätzlich zu der automatischen Steuerung durch das Gerät öffnen oder schließen. -
Seite 35: Reset (Geräte-Einstellungen Zurücksetzen)
Bedienung 8.3.11 RESET (Geräte-Einstellungen zurücksetzen) Wenn Sie alle vorgenommen Einstellungen löschen und neu eingeben möchten, müssen Sie das Gerät komplett auf den Auslieferungszustand zurücksetzen. 1. Drücken Sie gleichzeitig alle vier Tasten am Gerät für mindestens 5 Sekunden. – Das Gerät wechselt in die Funktion „Reset“. -
Seite 36: Bedienung Handbetrieb
Bedienung Bedienung Handbetrieb Abb. 38: Handbetrieb Über die Tasten „AUF / AB“ des Gerätes lässt sich die Steuerung der eingestellten Belüftung ebenfalls per Hand ausführen. Diese Funktion steht nur zur Verfügung, wenn sie in den Sonderfunktionen eingerichtet wurde, siehe Kapitel 8.3.10 „Menü „Manuelle Bedienung““ auf Seite 34. Ist diese Funktion nicht mehr erwünscht, wird sie dort deaktiviert. -
Seite 37: Wartung
Wartung Wartung Reinigung Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmittel können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■ des Geräts beschädigt wird. -
Seite 38: Planungs- / Anwendungsinformationen
Planungs- / Anwendungsinformationen Planungs- / Anwendungsinformationen 10.1 Menübaum Schwellwerte Schwellwert Relative Feuchte Schwellwert Nachlaufzeit Sonderfunktion Steuerung Lüfter Fenster Displaybeleuchtung Temperatur Offset Offset Laststrom Manuelle Bedienung Betriebsanleitung 1373-1-8822 / 2CKA001373B8822 │38... -
Seite 39: Index
Index Index Anforderungen an den Installateur ........14 Manuelle Bedienung ............34, 36 Anschluss, Einbau / Montage ..........14 Meldungen ................21 Aufbau und Funktion ............10 Menü „Displaybeleuchtung“ ..........30 Menübaum ................38 Montage ................15 Bedienung ............... 7, 20 Bedienung erweiterter Betrieb ........20, 26 Bedienung Normalbetrieb .......... - Seite 40 Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Postfach Dokuments behalten wir uns 58505 Lüdenscheid jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die Freisenbergstraße 2 vereinbarten detaillierten Angaben. 58513 Lüdenscheid ABB übernimmt keinerlei Verantwortung für eventuelle Fehler www.BUSCH-JAEGER.de...
