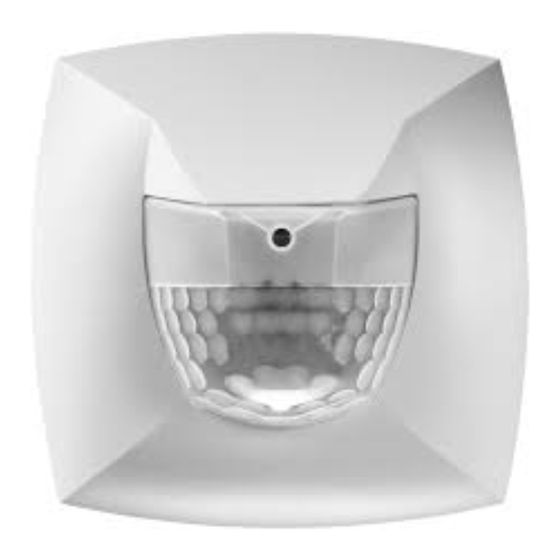

- Seite 1 Präsenzmelder PräsenzLight 180 PräsenzLight 360 Art. Nr. 200 0 050 Art. Nr. 200 0 000 Bedienungsanleitung Notice d´utilisation Installation manual Manual de instrucciones 62 Istruzioni per l'uso Gebruikershandleiding 102...
-
Seite 2: Inhaltsverzeichnis
Deutsch Bedienungsanleitung Präsenzmelder PräsenzLight 180 PräsenzLight 360 Inhaltsverzeichnis 1. Sicherheit..........3 2. -
Seite 3: Sicherheit
Sie haben sich für ein Gerät der Firma Theben HTS entschieden. Wir bedanken uns für Ihr Vertrauen. 1. Sicherheit GEFAHR! Arbeiten an elektrischen Anlagen dürfen nur von Elektrofachkräften oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft entsprechend den elektrotechnischen Regeln vorgenommen werden! Be- achten Sie die landesspezifischen Sicherheitsbestimmungen zu Arbeiten an elektrischen Anlagen! Vor Montage Leitung spannungsfrei schalten! ACHTUNG! -
Seite 4: Funktion Und Leistungsmerkmale
2. Funktion und Leistungsmerkmale Die beiden Präsenzmelder PräsenzLight 360 und PräsenzLight 180 erfassen anwesende Personen aufgrund feinster Bewegungen. Gleichzeitig misst ihr Lichtsensor die Helligkeit im Raum und vergleicht sie mit dem vorgegebenen Helligkeitsschaltwert. PräsenzLight 360 wird vorzugsweise in kleinen Räumen, Korridoren und Nasszonen eingesetzt. -
Seite 5: Platzierung / Montage
3. Platzierung / Montage 3.1 Erfassungsbereich PräsenzLight 360 Die ideale Montagehöhe beträgt 2,0 - 3,0m. Mit zunehmender Montagehöhe verringert sich die Empfindlichkeit des Melders. Zur einwandfreien Perso- nenerfassung benötigt der PräsenzLight 360 freie Sicht auf die Personen. Büroeinrichtungen, mobile Trennwände, Pflanzen, abgehängte Leuchten etc. - Seite 6 PräsenzLight 360: PräsenzLight 180: 2,2 m...
-
Seite 7: Anschluss
3.3 Anschluss Der Präsenzmelder muss unterputz in eine Dose montiert werden. Für die Mon- tage nach Schutzart IP54 ist das beilie- gende UP-Dichtungsset zu verwenden. PresenceLight Für die Aufputz-Montage (AP) ist ein ent- sprechender AP-Rahmen erhältlich. Bei Verwendung des AP-Dichtungssets ent- spricht der Melder in Aufputz-Montage ebenfalls der Schutzart IP54. -
Seite 8: Inbetriebnahme
4. Inbetriebnahme Die Melder werden mit einer Grundeinstellung einsatzbereit ausgeliefert. Die Vorgaben sind Richtwerte. Für die Inbetriebnahme ist optional die Service- Fernbedienung QuickSet plus erhältlich. Sie ermöglicht das Einstellen aller Potentiometer-Werte auf Distanz. 4.1 Einstellungen Schaltkontakt «Licht» Potentiometer Beim Verändern eines Helligkeits-Schaltwerts oder einer Nachlaufzeit mit dem betreffenden Potentiometer geht der Präsenzmelder für die Dauer von 10min. - Seite 9 Je nach Montageort, Lichteinfall, Möblierung, Reflexionseigenschaften des Raumes und der Möbel kann eine Korrektur der Einstellung um 1-2 Ska- lenstriche erforderlich sein. Für die optimale Einstellung empfehlen wir die Service-Fernbedienung QuickSet plus. Nachlaufzeit ● Durchgangszonen ca. 5Min. ● Arbeitsbereiche ca.
-
Seite 10: Einschaltverhalten
4.3 Einschaltverhalten Mit jedem Zuschalten der Spannung durchläuft der Melder 3 Phasen. 1. Aufstartphase (30sec) ● LED blinkt im Sekundentakt, Schaltkontakt geschlossen (Licht ein). ● Bei Abwesenheit öffnet der Kontakt nach 30sec. 2. Servicephase (10min.) ● Der Kontakt „Licht“ reagiert unverzögert auf Helligkeit zur Überprüfung des Helligkeitschaltwertes. -
Seite 11: Weitere Schaltbeispiele
. Weitere Schaltbeispiele .1 Parallelschaltung mehrer Melder ● Schaltkontakte mehrerer Melder direkt verbinden. ● Helligkeits-Schaltwert und Nachlaufzeit bei allen Meldern einstellen. PresenceLight PresenceLight ● Die zulässige Gesamtbelastung erhöht sich nicht. .2 Parallelschaltung auf externen Treppenhausautomaten ● Schaltkontakte mehrerer Melder direkt verbinden. ●... -
Seite 12: Testbetrieb
6. Testbetrieb Der Testbetrieb dient der Überprüfung von Präsenzerfassung und Verdrahtung. 6.1 Einstellung des Testbetriebs mit Potentiometer ● Potentiometer «min.» auf «Test» stellen. 1. Aufstartphase (30sec) ● Während 30sec. ist der Kontakt geschlossen. (LED 20s «on», 10s «off» ) 2. Testbetrieb ●... -
Seite 13: Technische Daten
. Technische Daten PräsenzLight 360 Erfassungsbereich horizontal 360º vertikal 120º Empfohlene Montagehöhe 2.0m - 3m Maximale Reichweite 6 x 6m (Mh 2.5m) 8 x 8m (Mh 3.5m) Mischlichtmessung ca. 10 - 1500Lux Lichtmessung deaktiviert „on“ Nachlaufzeit „Licht“ 10s - 20min. Kurzimpuls 0.5s „on“... - Seite 14 Gemeinsame Daten PräsenzLight 360, PräsenzLight 180 Schaltkontakt 230V ± 10%, 50Hz Vorgeschaltete Sicherung max. 10A Maximale Schaltleistung 1400VA Glühlampen, Halogen 1200W Maximale Anzahl EVG‘s *) 5x (1x80W) 10x (1x58W); 5x(2x58W) (Bei grösseren Lasten ist ein Relais oder Schütz 16x (1x36W); 8x(2x36W) vorzuschalten) 16x ( <...
-
Seite 15: Garantieerklärung
*) Verwendung von T5-FL: Bei vergleichbarer Watt-Zahl der T5-FL kann die gleiche Anzahl EVG wie bei den T8-FL an den Schaltkontakt des Melders angeschlossen werden. Bei Verwendung der 80W-FL ist die Anzahl im Vergleich zur 58W-FL zu halbieren. 8. Garantieerklärung Theben HTS Präsenzmelder sind mit größter Sorgfalt und modernsten Technologien gefertigt und qualitätsgeprüft. -
Seite 16: Einsendung
Einsendung Im Gewährleistungsfall senden Sie das Gerät zusammen mit dem Lieferschein und einer kurzen Fehlerbeschreibung an den zuständigen Fachhändler. Gewerbliche Schutzrechte Konzept sowie Hard- und Software dieser Geräte sind urheberrechtlich geschützt. . Störungsbeseitigung Störung Ursache Licht schaltet nicht ein bzw. Luxwert zu tief eingestellt;... -
Seite 17: Masse Präsenzlight 360
Masse PräsenzLight 360 45.7... -
Seite 18: Masse Präsenzlight 180
Masse PräsenzLight 180 40,5... -
Seite 19: Ce-Konformitätserklärung
Masse AP-Rahmen für PräsenzLight 360, PräsenzLight 180 CE-Konformitätserklärung Dieses Gerät entspricht den Schutzbestimmungen der EMV-Richtlinie 2004/108/EG sowie der NSR 2006/95/EG. Technische Änderungen und Druckfehler vorbehalten... - Seite 20 Theben AG Hohenbergstrasse 32, DE-72401 Haigerloch Tel. +49 (0) 74 74 692 - 0 Fax +49 (0) 74 74 692 - 150 Hotline Tel. +49 (0) 74 74 692 - 369 Fax +49 (0) 74 74 692 - 207 hotline@theben.de Schweiz Bureau Suisse Romande et Tessin Theben HTS AG...
