Montieren des Gegengewichtes, Auflagekraft einstellen
Die mitgelieferten Gegengewichte (6) sind für Tonabnehmer von 5 – 7,5g (Gewicht Nr. 28), 7 - 10g
(Gewicht Nr. 46), 9 - 11g (Gewicht Nr. 43) und 10 - 14g (Gewicht Nr. 29) Gewicht geeignet.
Drehen Sie eines der mitgelieferten Gegengewichte (6) mit dem verstellbaren Skalenring (6a) nach vorne
zeigend, gegen den Uhrzeigersinn auf die Aufnahme am hinteren Ende des Tonarmrohrs (9). Bringen Sie das
Tonarmrohr dabei in die Waage. Ist das Tonarmrohr korrekt ausbalanciert, setzen Sie es wieder auf die
Tonarmstütze (8). Halten Sie das Gegengewicht (6) ohne es zu verstellen fest, und drehen Sie den Skalenring
(6a) soweit, bis die Null mittig nach oben zeigt.
Stellen Sie durch Drehen des Gegengewichts (6) gegen den Uhrzeigersinn den vom Hersteller des Tonabnehmers
genannten Wert für das Auflagegewicht ein. Ein Teilstrich auf dem Skalenring (6a) entspricht 1mN (10mN = 1g
Auflagegewicht).
Das Einstellen der Auflagekraft muss mit demontiertem Antiskating-Gewicht und abgenommenem
bzw. hochgeklapptem Nadelschutz erfolgen.

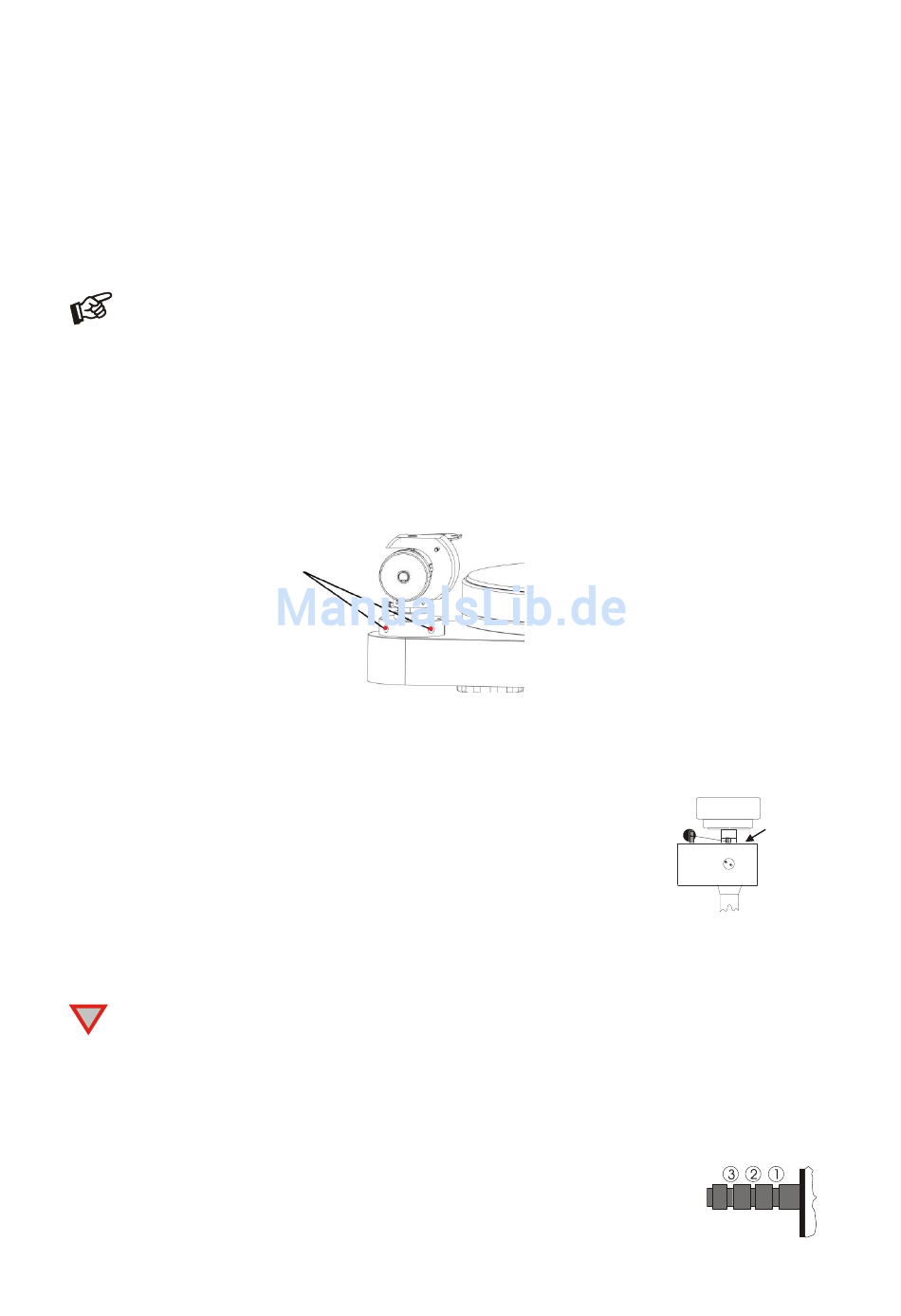

Einstellen der Tonarmhöhe (VTA)
Legen Sie eine Schallplatte auf den Plattenteller. Wird die Nadelspitze auf die Rille abgesenkt, so sollte das
Tonarmrohr parallel zur Platte sein. Ist dies nicht der Fall, so sollten die VTA-Feststellschrauben gelockert
werden, um vorsichtig die Tonarmhöhe durch Verschieben des Tonarms in der Tonarmbasis zu verstellen.
Nach Erreichen der korrekten horizontalen Position des Tonarms können die VTA-Festellschrauben vorsichtig
festgezogen werden. Fixieren Sie den Tonarm nicht mit übermässiger Kraft, um
Beschädigungen/Deformationen des Tonarms zu vermeiden.
VTA-Feststellschrauben
Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.
Am hinteren Ende des Tonarmrohres (9) befindet sich eine kleine Madenschraube,
nach deren Lösen der horizontale Abspielwinkel (Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: Nicht heraus drehen!) soweit, dass sich
das Tonarmrohr (9) leicht um seine Längsachse drehen lässt. Mit Hilfe z.B. eines
Geodreieckes lässt sich nun die Oberkante des Tonabnehmergehäuses parallel
zur Schallplatte einstellen.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Die Justage des Tonarms sollte nur erfolgen, wenn sich die Nadel nicht auf der Plattenoberfläche
befindet, um irreparable Beschädigungen des Nadelträgers zu vermeiden! Bitte heben Sie während
!
der Höhenverstellung des Tonarms den Tonarmlift an und senken erst zur Überprüfung wieder ab.
Antiskating
Der Wert für die Antiskating-Einstellung wird in Abhängigkeit zur eingestellten Auflagekraft gewählt.
Hängen Sie die Schlaufe des Antiskating-Gewichts in die entsprechende Rille des Bolzens (12), und führen Sie
den Faden über die Rille des Führungsbolzens.
Auflagekraft
10 – 14mN
15 – 19mN
20mN und größer
Rillen (1 – 3) des Bolzens
1
(vom Lagerring aus betrachtet)
2
"
3
"
© Pro-Ject Audio Systems · Pro-Ject RPM 9 Carbon · Version 2015.07.10
"
"
"
"
Maden-
schraube
14
12
5
