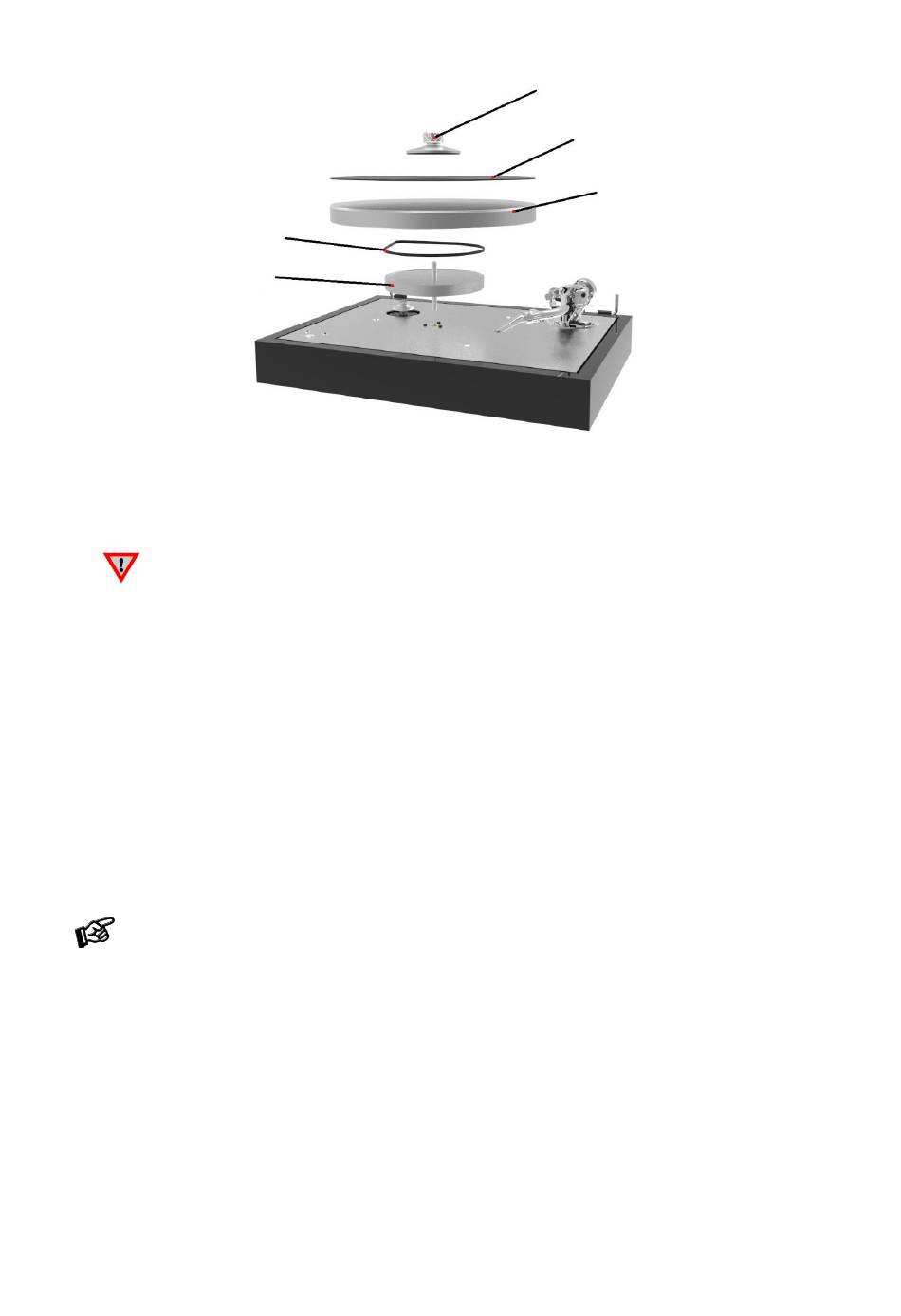

ANTRIEBSRIEMEN
SUB-TELLER
3.
MONTAGE UND ANSCHLUSS DES TONABNEHMERS
Die nachfolgenden Informationen beziehen sich ausschließliuch auf SME Tonabnehmerköpfe.
Dieser Schallplattenspieler ist mit einem integrierten Tonabnehmersystem ausgestattet, welches ohne
Schrauben und Kabelverbindungen montiert werden kann.
Falls ihr Plattenspieler ohne Tonabnehmer geliefert wurde, so können Sie Tonabnehmer mit Halbzoll-
Befestigung montieren. Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem
Tonabnehmerkopf (13). Ziehen Sie die Montageschrauben noch nicht fest.
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:
Weißes Kabel
Rotes Kabel
Blaues Kabel
Grünes Kabel
Nur eine genaue Justage des Tonabnehmers kann die hervorragenden Klangeigenschaften des Plattenspielers voll
zur Geltung bringen. Zum Einstellen des Tonabnehmers ist ein geeignetes Einstellwerkzeug wie z.B. die
beigepackte Justagelehre (2) notwendig.
Wichtig: Das Einrichten von Tonabnehmer und Tonarm erfordert äußerste Vorsicht um Schäden am
Tonabnehmer und Tonarmlager zu vermeiden. Sollte Ihnen das Justieren des Tonabnehmers zu
schwierig erscheinen, wird Ihnen Ihr Fachhändler gerne behilflich sein.
4.
AUFLAGEKRAFT EINSTELLEN
Das mitgelieferte Gegengewicht (9) ist für Tonabnehmermassen von 3 – 9g und für komplette
Tonabnehmersysteme, wie den Concorde Tonabnehmer, von 15-22g geeignet (Gegengewicht no. 180).
Stellen Sie zuerst die Auflagekraft und danach die Antiskating-Kraft ein.
Platzieren Sie das Gegengewicht (9) etwa in der Mitte des Montagebereichs beim Tonarmrohrende. Achten
Sie darauf, dass sich die Sicherheitsschraube an oberster Stelle befindet.
Bei ausgeschaltetem Motor und stehendem Plattenteller, platzieren Sie die Tonarmwaage (12) auf dem
Plattenteller. Um die für den vormontierten Tonabnehmer (Concorde) empfohlenen 18mN Auflagekraft (1mN
= 0,1g / 0,1 Pond) einzustellen, platzieren Sie die Spitze der Nadel zwischen den beiden Punkten, welche
15mN und 20mN markieren.
Sobald die Tonarmwaage ausbalanciert ist, haben Sie die korrekte Auflagekraft eingestellt. Sollte jedoch nicht
genügend oder gar zu viel Auflagedruck angewendet worden sein, wird sich die Waage entweder nicht
bewegen oder nach vorne kippen.
8
© Pro-Ject Audio Systems · Pro-Ject Ortofon Century · Revision 2019-01-21
Signal linker Kanal (L+)
Signal rechter Kanal (R+)
Signalmasse linker Kanal (L-)
Signalmasse rechter Kanal (R-)
PRO-JECT CLAMP IT
PRO-JECT LEATHER IT
PLATTENTELLER
