Montieren des Gegengewichtes, Auflagekraft einstellen
Schieben Sie das Gewicht (4) zirka auf die Mitte der Aufnahme am hinteren Ende des Tonarmrohrs (7).
Stellen Sie dann mit Hilfe der beiliegenden Balkenwaage das Auflagegewicht ein.
Setzen Sie zunächst die Waage mit den Füßen auf den Plattenteller (3). Der Plattenteller darf dabei nicht
rotieren und die Filzmatte sollte abgenommen sein.
Um die für den montierten Tonabnehmer empfohlene Auflagekraft von 18mN (= 1,8 Gramm) einzustellen,
senken Sie die Nadelspitze mittig zwischen den Messpunkten 15mN und 20mN der Waage ab. Steht die
Waage dann waagerecht, ist die Auflagekraft korrekt eingestellt.
Ansonsten muss die Auflagekraft durch Verschieben des Gegengewichtes (4) korrigiert werden. Der Tonarm
muss dabei angehoben sein, um die Abtastnadel nicht zu gefährden.
Nach dem Einstellen der Auflagekraft wird die Madenschraube an der Oberseite des Gegengewichtes (4)
handfest angezogen. Benutzen Sie hierzu den mitgelieferten Sechskantschlüssel.
Das mitgelieferte Gegengewicht (Gewicht Nr. 37) ist für Tonabnehmer von 4 - 9g Gewicht geeignet. Für
Tonabnehmer von 8 - 15g Gewicht (Gewicht Nr. 59) ist ein weiteres Gegengewicht als Zubehör erhältlich.
Das Einstellen der Auflagekraft muss mit demontiertem Antiskating-Gewicht und abgenommenem
Nadelschutz erfolgen.
** Für andere als den montierten Tonabnehmer ist der vom Hersteller genannte Wert einzustellen.
Antiskating
Hängen Sie die Schlaufe des Antiskating-Gewichts (10) in die Rille 2 des Bolzens (13), und führen Sie den Faden
durch die Öse der Führungsstütze (12).
** Der Wert für die Antiskating-Einstellung wird in Abhängigkeit zur eingestellten Auflagekraft gewählt.
Auflagekraft
10 – 14mN
15 – 19mN
20mN und größer
Anschluss an den Verstärker
Verbinden Sie mit dem beiliegenden Phonokabel die RCA/Cinch-Buchsen (9) des Plattenspielers und die mit
Phono bezeichneten Eingangsbuchsen auf der Rückseite des Verstärkers. Die roten Stecker des Kabels führen
das Signal des rechten Kanals, die weißen Stecker das Signal des linken Kanals. Verbinden Sie die
Kabelschuhe der Masseleitung mit dem Masseanschluss des Plattenspielers (9) und des Verstärkers.
Das dem Plattenspieler beiliegende Phonokabel ist ein Standardkabel. Höherwertige Phonokabel wie z.B. die
Connect It - Phonokabel von Pro-Ject verbessern das Klangergebnis in aller Regel erheblich.
Connect It - Phonokabel von Pro-Ject Audio Systems finden Sie im Internet unter: www.audiotra.de/project.
Der Abschlusswiderstand für den ab Werk verbauten Tonabnehmer ist 47kOhm – Phono MM.
Verfügt Ihr Verstärker über keinen Phonoeingang, benötigen Sie einen separaten Phono-Vorverstärker.
Phono-Vorverstärker und Connect It - Phonokabel von Pro-Ject Audio Systems finden Sie im Internet
unter: www.audiotra.de/project.
Netzanschluss
Verbinden Sie das beiliegende Netzteil zuerst mit der Netzteilbuchse (8) der Motoreinheit und anschließend mit
dem Stromnetz.
Verwenden Sie ausschließlich das dem Gerät beiliegende Netzteil.
4
Audio Trade GmbH
©

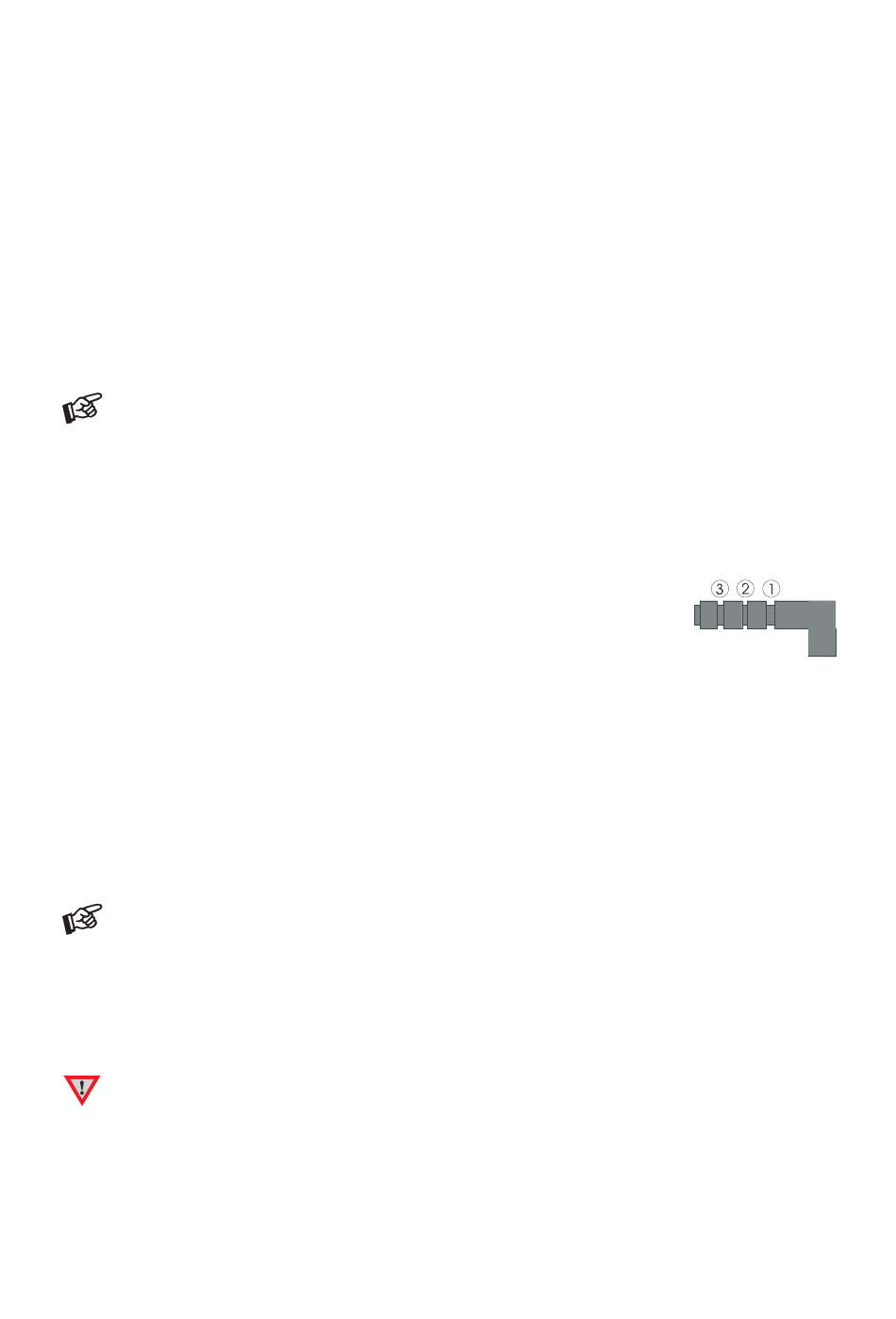

Rillen (1 – 3) des Bolzens (13)
1
(vom Lagerring aus betrachtet)
2
3
· Pro-Ject RPM 1.3 Genie / Ortofon 2M Red · Version 1.12.2017
"
"
"
