Aufbau des Gerätes
Stellen Sie den Plattenspieler auf den vorgesehenen waagerechten Betriebsplatz. Überprüfen und korrigieren
Sie dies mit Hilfe einer Wasserwaage. Setzen Sie den Motor in die runde Aussparung im Chassis ein. Der
Motor darf das Chassis nicht berühren.
Entfernen Sie den Schutz für die Lagerachse und die Lagerbüchse. Setzen Sie den Plattenteller (4) vorsichtig
auf die Lagerachse des Plattentellerlagers.
Legen Sie den Antriebsriemen (2) um den Plattenteller (3) und (für die Geschwindigkeit 33 U/min) um die
obere, kleine Riemenscheibe des Pulley (1).
Bedenken Sie, dass Handschweiß oder Fett die Funktion des Riemens (2) beeinträchtigen können. Benutzen
Sie bitte ein sauberes Tuch oder ein Blatt Küchenpapier.
Für die Geschwindigkeit 45 U/min legen Sie den Antriebsriemen (2) auf die untere, große Riemenscheibe um.
Entfernen Sie die Transportsicherung (16) des Tonarmrohres (7).
Legen Sie den Antriebsriemen nie auf lackierte Teile, wie den Plattenteller oder das Chassis, da aus
dem Gummi austretender Weichmacher die Oberfläche beschädigen kann.
Wir empfehlen den Plattenspieler ohne Plattentellerauflage zu betreiben.
Verwahren Sie die Transportsicherung (16) des Tonarmrohres in einem beschrifteten, verschlossenen
Briefumschlag, und heben Sie diesen für einen späteren Transport oder Versand im Originalkarton auf.
Montieren des Gegengewichtes, Auflagekraft einstellen
Die Madenschraube an der Oberseite des Gegengewichtes muss bis zum letzten Gewindegang heraus gedreht
sein. Schieben Sie das Gewicht (4) zirka auf die Mitte der Aufnahme am hinteren Ende des Tonarmrohrs (7).
Stellen Sie dann mit Hilfe der beiliegenden Balkenwaage das Auflagegewicht ein.
Setzen Sie zunächst die Waage mit den Füßen auf den Plattenteller (3). Der Plattenteller darf dabei nicht
rotieren und die Filzmatte sollte abgenommen sein.
Um die für den montierten Tonabnehmer empfohlene Auflagekraft von 18mN (= 1,8 Gramm) einzustellen,
senken Sie die Nadelspitze mittig zwischen den Messpunkten 15mN und 20mN der Waage ab. Steht die
Waage dann waagerecht, ist die Auflagekraft korrekt eingestellt.
Ansonsten muss die Auflagekraft durch Verschieben des Gegengewichtes (4) korrigiert werden. Der Tonarm
muss dabei angehoben sein, um die Abtastnadel nicht zu gefährden.
Nach dem Einstellen der Auflagekraft wird die Madenschraube an der Oberseite des Gegengewichtes (4)
behutsam angezogen. Benutzen Sie hierzu den mitgelieferten Sechskantschlüssel.
Das mitgelieferte Gegengewicht (Gewicht Nr. 83) ist für Tonabnehmer von 5 - 9g Gewicht geeignet.
Das Einstellen der Auflagekraft muss mit auf 0 gestellter Antiskating-Kompensation und abgenommenem
bzw. hochgeklapptem Nadelschutz erfolgen.
** Für andere als den montierten Tonabnehmer ist der vom Hersteller genannte Wert einzustellen.
Antiskating
Der Wert für die Antiskating-Kompensation wird identisch zur eingestellten Auflagekraft gewählt. Stellen Sie
auf der Skala für die Antiskating-Kompensation mittels der Rändelschraube (13) den Wert der eingestellten

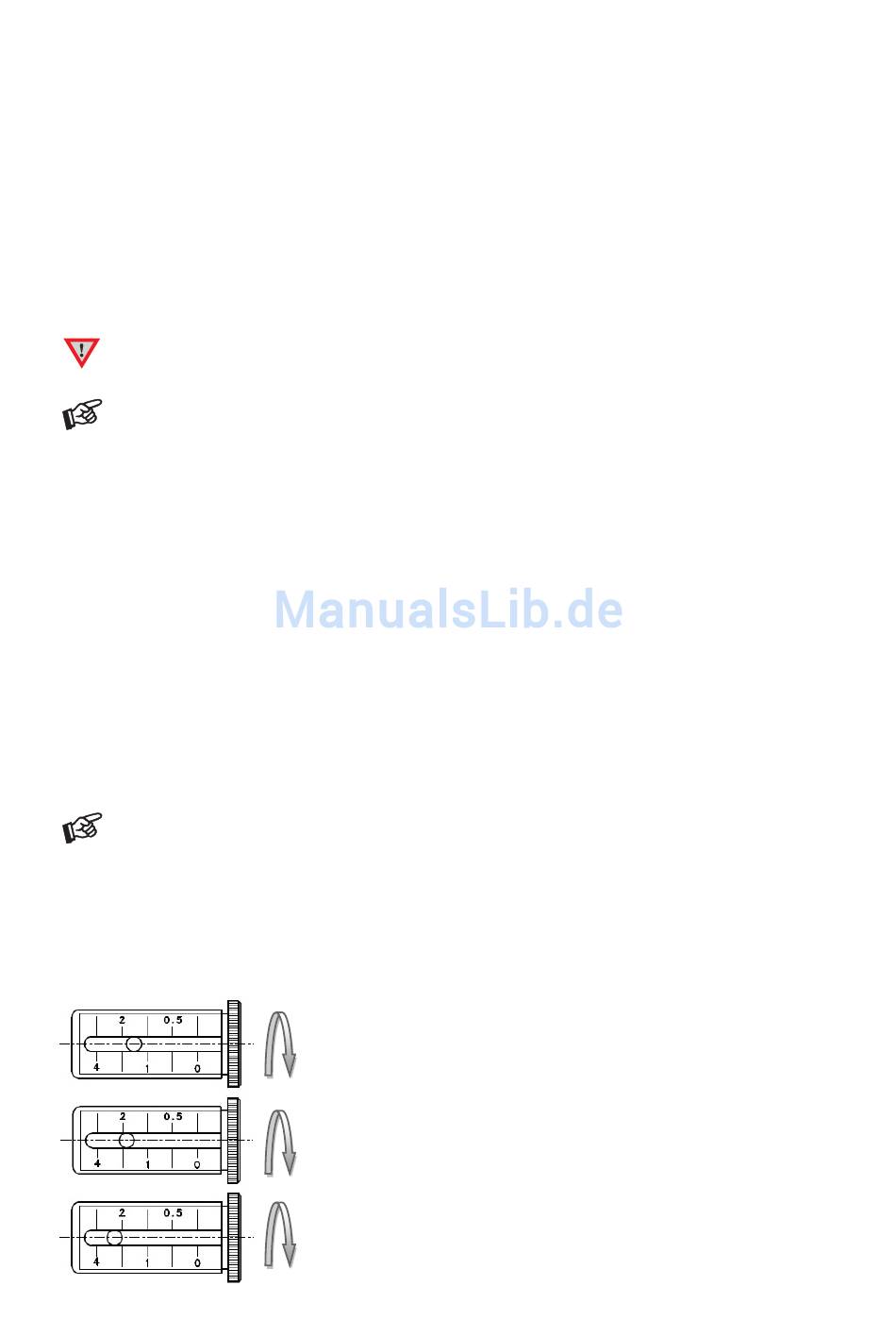

Auflagekraft ein (drei Beispiele siehe Abbildung unten).
4
Audio Trade GmbH
©
Eingestellte Auflagekraft = 1,5g → Antiskating-Kompensation = 1,5
Eingestellte Auflagekraft = 1,7g → Antiskating-Kompensation = 1,7
Eingestellte Auflagekraft = 2,3g → Antiskating-Kompensation = 2,3
· Pro-Ject RPM 3 Carbon / Ortofon 2M Silver · Version 1.2.2016
