4 Aufstellen und Anschließen
4.8 Blutdruckmanschette anschliessen
• Stecken Sie den Mikrofonanschluss für die Blutdruck-
messung an vorgegebener Position (2) auf, bis der
Stecker richtig in die Buchse einrastet
• Den Manschettenschlauch bis zum Einrasten auf den
Anschlussstutzen (3) einstecken
Zum Lösen des Anschlusses muss die gerändelte Hülle
des Steckers zurückgeschoben werden
Bei der automatischen Blutdruckmessung während der
Ergometrie sind Artefakte, die durch die Bewegung des
Patienten verursacht werden können, zu vermeiden
Aus diesem Grund ist der Manschetten schlauch unbedingt
mit dem beiliegenden Klettband am Lenkerbügel zu fixieren:
• Das große Klettband öffnen und um den Lenker wickeln
• Manschettenschlauch mit dem kleinen Klettband fixie-
ren, ohne ihn zu quetschen
4.9 SpO2-Sensor anschließen
Stecken Sie das Kabel des Sensors in die entsprechende
Buchse (4) an Unterseite der Bedieneinheit
Der Zeigefinger wird in den SoftTip-Sensor gesteckt, das
Kabel sollte über den Handrücken laufen
Nach einigen Sekunden wird die aktuelle Sauerstoffsätti-
gung in Prozent (%) auf dem Display angezeigt
14
2

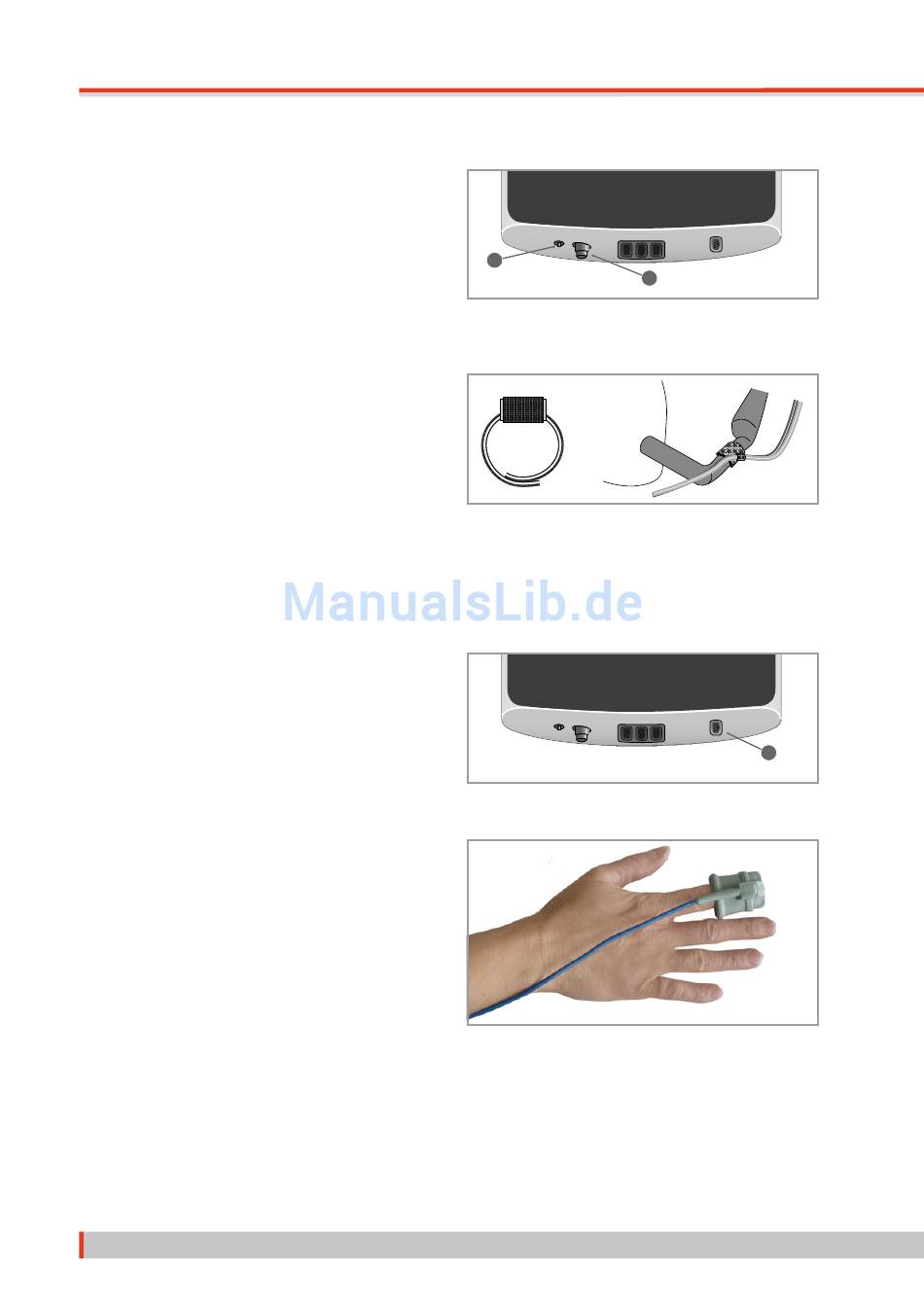

Abbildung 4 – 11: Anschlüsse Blutdruckmanschette
2 Mikrofonanschluss
3 Anschlussstutzen Manschettenschlauch
Abbildung 4 – 12: Klettband zur Befestigung des Manschetten-
schlauches
Abbildung 4 – 13: Anschluß Sauerstoffsättigung
4 SpO2-Anschluss
Abbildung 4 – 14: SpO2-SoftTip
