EINLEITUNG
Der Wireless Rain-Clik™ funktioniert als Schalter, der bei Regen die
Stromzufuhr zu den Magnetventilen des Bewässerungssystems unterbricht.
Dadurch kann das Steuergerät wie eingestellt weiterlaufen, während die Ventile
keinen Wasserdurchfluss zulassen.
Sobald der Wireless Rain-Clik wieder ausreichend getrocknet ist, schließt sich
der Schalter, wodurch der normale Betrieb wieder aufgenommen wird.

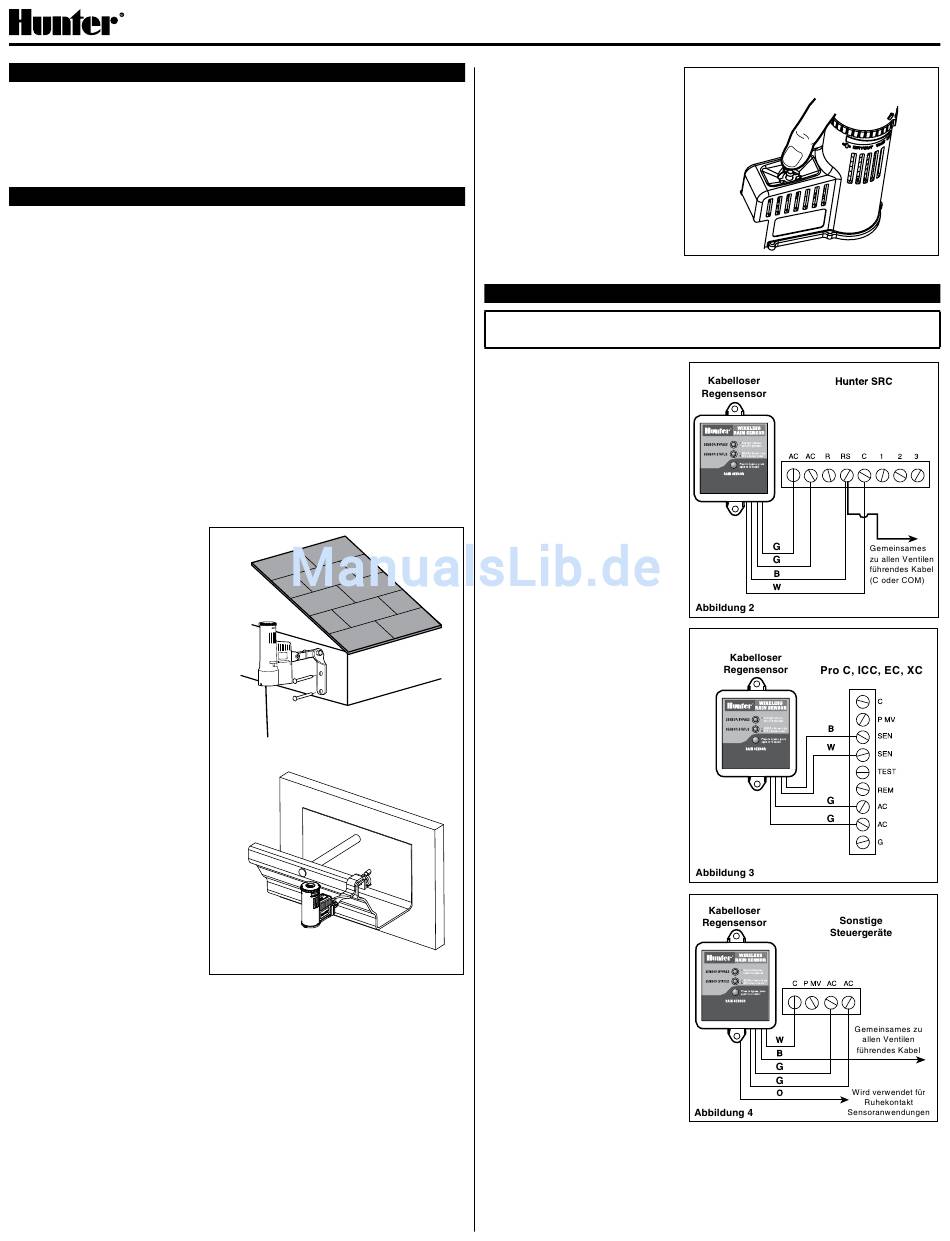

MONTAGE

Standardmontage:
Befestigen Sie den Wireless Rain-Clik mit den im Set mitgelieferten
Schauben an einer beliebigen Stelle, wo der Sensor dem ungehinderten
Regenfall ausgesetzt ist. Achten Sie darauf, dass er nicht in Reichweite der
Bewässerungsanlage angebracht wird. Wie auf der Abbildung gezeigt, muss
der Gehäuseteil des Schalters nach oben zeigen. Die bewegliche Halterung
dagegen kann in jedem beliebigem Winkel an der jeweiligen Oberfläche
angebracht werden. Lösen Sie zum Bewegen der Halterung die Gegenmutter
und die Schraube und ziehen Sie sie in der gewünschten Position wieder fest
an.
Befestigung an der Abflussrinne (SGM wird gesondert verkauft):
Zur Befestigung des Sensors an einer Dachrinne können Sie für Ihren Wireless
Rain-Clik mit dem SGM ein zusätzliches Zubehörteil erwerben. Mit dem SGM
kann der Wireless Rain-Clik direkt an einer Dachrinne angeschraubt werden.
Entfernen Sie dazu die Schraube, die Mutter und den mit dem Wireless
Rain-Clik standardmäßig mitgelieferten Befestigungsarm und bringen Sie die
Befestigung für die Abflussrinne mit der Schraube an den Regensensor an.
Halten Sie die Vorrichtung an den Rand der Dachrinne und drehen Sie die
Flügelschraube fest, so dass der Wireless Rain-Clik an der Rinne befestigt
wird.
Hilfreiche Tipps zur
Befestigung:
A. Befestigen Sie den
Wireless Rain-Clik an einer
geeigneten Stelle wie z. B.
an der Seite des Gebäudes
oder dahinter. Je näher sich
der Wireless Rain-Clik am
Steuergerät befindet, desto
besser wird der Empfang
sein. NICHT MEHR
ALS 90 m ENTFERNT
INSTALLIEREN!.
B. Gemäß den Beschreibungen
des Abschnitts „Betrieb"
dieser Anleitung bezieht
sich „Reset Rate" auf die
Zeit, die der Wireless Rain-
Clik braucht, bis er wieder
so trocknen ist, dass die
Bewässerungsanlage ihren
Betrieb wieder aufnehmen
kann. Dieser Zeitraum wird
von der Position beeinflusst,
in der der Sensor
befestigt wird. Besondere
Positionen, welche
extreme Wettersituationen
registrieren können, sind
daher zu beachten. Wird der
Wireless Rain-Clik z. Bsp.
an der sonnigen Südseite
eines Gebäudes angebracht kann er eventuell früher austrocknen als dies
gewünscht wird. Andererseits kann die Befestigung an einer ständig im
Schatten gelegenen Nordseite eines Gebäudes dazu führen, dass der
Wireless Rain-Clik nicht rechtzeitig trocken wird.
Sensor/Sensor
• Nach der Installation des Geräts müssen keine Einstellungen vorgenommen
werden.
• Das Gerät kann autonom folgendermaßen getestet werden: Drücken Sie
die Auslöse-Taste am Sensor herunter und halten Sie sie gedrückt. Nach
3 Sekunden sollte die hervorstehende LED einmal aufblinken. Lassen Sie
den Knopf los und nach 3 Sekunden sollte die LED noch einmal aufblinken
(Abb. 1).
Standardmontage
Befestigung an der
Abflussrinne (optional)
Wireless Rain-Clik™ Regensensoren
Empfänger
• Befestigen Sie den
Empfänger mit Hilfe der
mitgelieferten Teile an
einer Wand (verwenden
Sie gegebenenfalls die
mitgelieferten Dübel).
Achten Sie darauf, die
Gummiabdeckung / Dichtung
bei der Montage unter das
Gerät zu legen.
LEITUNGSVERLEGUNG FÜR IHR BEWÄSSERUNGSSYSTEM
ACHTUNG! Dieses Gerät ist nur zur Installation mit 24 VAC Stromkreisen
ausgelegt. Verwenden Sie keine 230 VAC Stromversorgung.
Installation des Empfängers an
das SRC Steuergerät:
(s. Abb. 2)
1. Schließen Sie die beiden
gelben Kabel an die AC
Anschlüsse des SRC an (die
Polarität spielt keine Rolle).
2. Schließen Sie das blaue Kabel
an den RS
Anschluss an.
3. Schließen Sie das weiße
Kabel an den „C"
Anschluss an.
4. Schließen Sie das
gemeinsame Kabel der Ventile
auch an den RS Anschluss
an.
Installation des Empfängers
an Pro-C, ICC, EC und XC
Steuergeräte: (s. Abb. 3)
1. Schließen Sie die beiden
gelben Kabel an die AC
Anschlüsse des Steuergeräts
an (die Polarität spielt keine
Rolle).
2. Schließen Sie das blaue Kabel
an einen SEN Anschluss
und das weiße Kabel an den
anderen SEN Anschluss des
Steuergeräts an.
ENTFERNEN SIE ZUVOR DIE
METALLBRÜCKE DIE DIE
BEIDEN SENSORKLEMMEN
VERBINDET!
Installation des Empfängers an
andere Steuergeräte:
A. Ruhekontakt
Sensoranwendungen
(s. Abb. 4)
1. Schließen Sie die beiden
gelben Kabel an die AC
Anschlüsse des Steuergeräts
an (die Polarität spielt
keine Rolle).
2. Um den Empfänger an solche
Steuergeräte anzuschließen,
schließen Sie das blaue
und das weiße Kabel an
die Sensoranschlüsse des
Steuergeräts oder in Reihe
mit dem gemeinsamen Kabel
der Ventile (C oder COM).
B. Arbeitskontakt Sensoranwendungen
1. Einige der auf dem Markt erhältlichen Steuergeräte benötigen einen
Arbeitskontakt Sensor. Um den Empfänger an solche Steuergeräte
anzuschließen, schließen Sie das blaue und das orange Kabel an den
Sensoreingang des Steuergeräts.
Installationsanweisungen
Manually depress the spindle at
the top of the Wireless Rain-Clik
Figure 1
