Hunter Mini-Clik Installationsanweisungen Seite 3

EINLEITUNG
Der von Ihnen erworbene Rain-Clik™ erfüllt Ansprüche an Leistungsstärke
und Wassereinsparung sowie Installationsvorteile, die es zuvor bei keinem
Regensensor-Set gegeben hat.
Der Rain-Clik™ funktioniert als Schalter, der bei Regen die Stromzufuhr zu
den Magnetventilen des Bewässerungssystems unterbricht. Dadurch kann
das Steuergerät wie eingestellt weiterlaufen, während die Ventile keinen
Wasserdurchfluss zulassen. Sobald der Rain-Clik wieder ausreichend
getrocknet ist, schließt sich der Schalter, wodurch der normale Betrieb wieder
aufgenommen wird. Zur Installation an ihrem Steuergerät wird der Rain-Clik mit
einem ca. 7,5 m langen Kabel geliefert.
Im Gegensatz zu anderen Regensensoren brauchen Sie mit dem Rain-Clik
nicht die Einstellung zum Abschalten bei Regen einzustellen, da er sich
selbst reguliert. Ihre Bewässerungsanlage wird bei Regen stets innerhalb von
wenigen Minuten ausgeschaltet. Die Gesamtmenge des Niederschlags wird
in dem Gerät gespeichert und bestimmt, wie lange Ihre Anlage ausgeschaltet
bleiben wird.

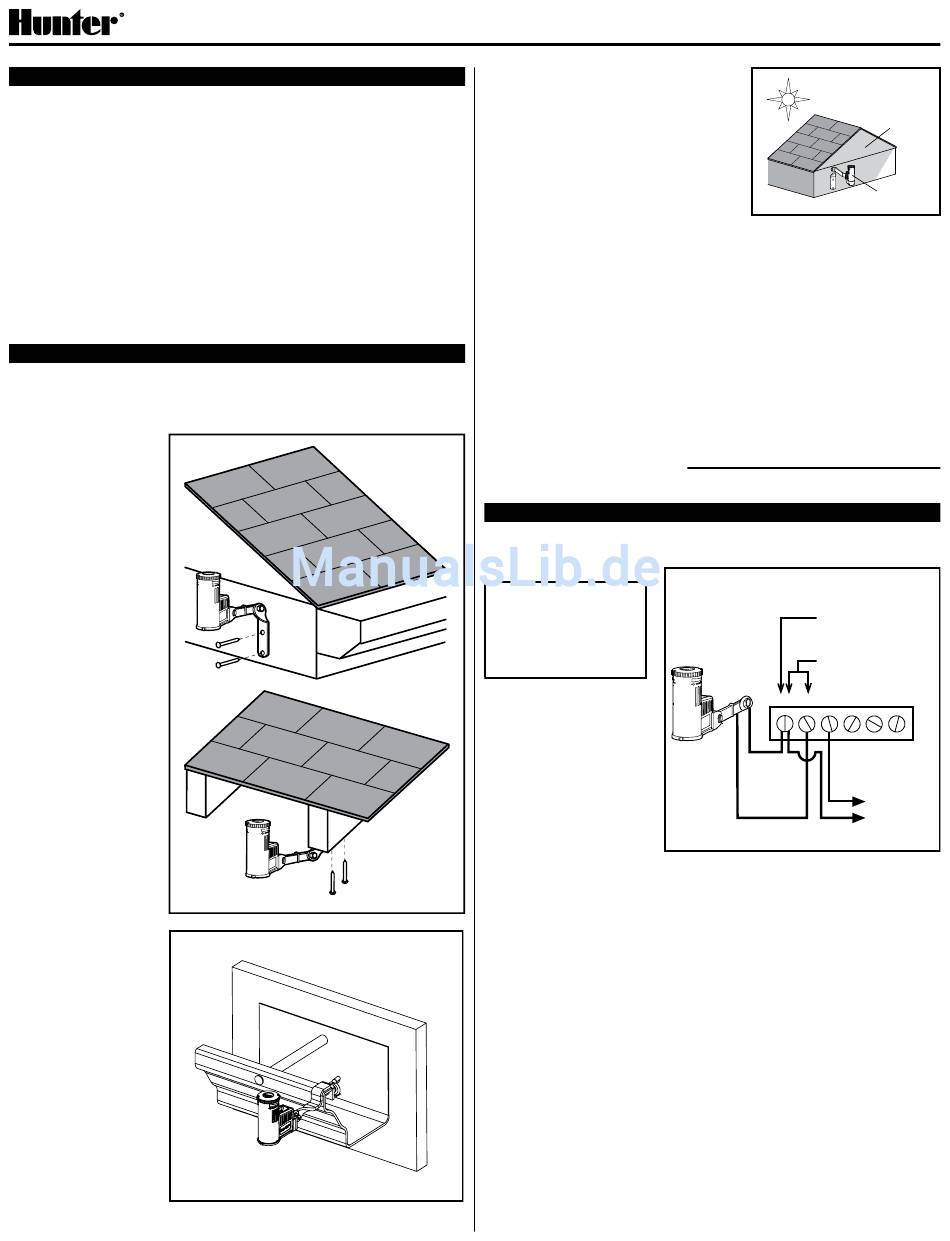

MONTAGE
Standardmontage:
Befestigen Sie den Rain-Clik mit den im Set mitgelieferten Schauben an einer
beliebigen Stelle, wo der Sensor dem ungehinderten Regenfall ausgesetzt ist.
Achten Sie darauf, dass
er nicht in Reichweite der
Bewässerungsanlage
angebracht wird. Wie auf
der Abbildung gezeigt,
muss der Gehäuseteil
des Schalters nach oben
zeigen. Die bewegliche
Halterung dagegen kann
in jedem beliebigem
Winkel an die jeweilige
Oberfläche angebracht
werden. Lösen Sie zum
Bewegen der Halterung
die Gegenmutter und die
Schraube und ziehen Sie
sie in der gewünschten
Position wieder fest an.
Befestigung an der
Abflussrinne (SGM wird
gesondert verkauft):
Zur Befestigung des
Sensors an einer
Dachrinne können Sie für
Ihren Rain-Clik mit dem
SGM ein zusätzliches
Zubehörteil erwerben.
Mit dem SGM kann der
Rain-Clik direkt an einer
Dachrinne angeschraubt
werden. Entfernen Sie
dazu die Schraube, die
Mutter und den mit dem
Rain-Clik standardmäßig
mitgelieferten
Befestigungsarm
und bringen Sie die
Befestigung für die
Abflussrinne mit der
Schraube an den
Regensensor an. Halten
Sie die Vorrichtung an
den Rand der Dachrinne
und drehen Sie die
Flügelschraube fest, so
dass der Rain-Clik an der
Rinne befestigt wird.
Standardmontage
Befestigung an der Abflussrinne
(optional)
Hilfreiche Tipps zur Befestigung:
A. Befestigen Sie den Rain-Clik an
einer geeigneten Stelle wie z. B.
an der Seite des Gebäudes oder
dahinter.
B. Gemäß den Beschreibungen des
Abschnitts „Betrieb" dieser Anleitung
bezieht sich „Reset Rate" auf die Zeit, die
der Rain-Clik braucht, bis er wieder so
trocknen ist, dass die Bewässerungsanlage
ihren Betrieb wieder aufnehmen kann.
Dieser Zeitraum wird von der Position beeinflusst, in der der Sensor befestigt
wird. Besondere Positionen, welche extreme Wettersituationen registrieren
können, sind daher zu beachten. Wird der Rain-Clik z. Bsp. an der sonnigen
Südseite eines Gebäudes angebracht kann er eventuell früher austrocknen als
dies gewünscht wird. Andererseits kann die Befestigung an einer ständig im
Schatten gelegenen Nordseite eines Gebäudes dazu führen, dass der Rain-
Clik nicht rechtzeitig trocken wird.
Nach der Montage des Rain-Cliks verlegen Sie das Kabel bis zum Steuergerät
und befestigen Sie es in regelmäßigen Abständen mit Kabelklemmen oder
–krampen. Achten Sie darauf, dass die Kabelisolierung bei der Befestigung mit
scharfen Gegenständen oder durch Reibung an scharfen Gegenständen (z.
B. Gitter, Ecken usw.) nicht beschädigt wird. Falls Sie eine Kabelverlängerung
benötigen, können Sie die Kabelstärke an Hand von der folgenden Tabelle
festlegen:
Benötigte Verlängerung:
Kabelstärke:
WIRING TO YOUR LEITUNGSVERLEGUNG FÜR IHR
LEITUNGSVERLEGUNG FÜR IHR BEWÄSSERUNGSSYSTEM
Wichtig: Der Rain-Clik ist nur zum Anschluss an 24 V
Bewässerungssteuergeräte ausgelegt und wird entsprechend ausgestattet
verkauft.
ACHTUNG! Dieses Gerät
ist nur zur Installation mit
24 VAC Stromkreisen
ausgelegt. Verwenden
Sie keine 110 oder 230
VAC Schaltungen.
Anschluss an ein Hunter
SRC Steuergerät
Der Rain-Clik wird direkt an
das SRC angeschlossen.
Dadurch können Sie den
Sensor leicht durch die
Verwendung der RUN-
Position (BYPASS SENSOR)
überbrücken.
1. Verlegen Sie die Kabel
des Rain-Cliks durch die
gleiche Öffnung, die Sie
auch für die Ventilkabel verwendet haben.
2. Schließen Sie ein Kabel an den Anschluss RS und das andere an den
Anschluss C an (s. Abb. 1)..
3. Schließen Sie die gemeinsame Leitung an den Anschluss RS an.
Anschluss an ein Hunter ICC, Pro-C, XC oder EC Steuergerät
Der Rain-Clik wird direkt an das ICC, Pro-C oder XC angeschlossen. Dadurch
können Sie den Sensor leicht durch die Betätigung des Sensorschalters an der
Frontseite überbrücken.
1. Entfernen Sie die Brücke von den zwei Anschlüssen „SEN".
2. Verlegen Sie die Kabel des Rain-Cliks durch die gleiche Öffnung, die Sie
auch für die Ventilkabel verwendet haben.
3. Schließen Sie ein Kabel an den mit „SEN" ausgezeichneten Anschluss und
das andere an den anderen „SEN"Anschluss an (s. Abb. 2)..
Sonstige Steuergeräte
Im Folgenden werden die zwei üblichsten Situationen beschrieben.
A. Nur 24 V Magnetventile (ohne Pumpenrelais) (s. Abb. 3).
Suchen Sie mit den zwei vom Rain-Clik zum Steuergerät führenden
Kabeln die „gemeinsame Masseleitung" der Magnetventile. Falls es an
den Masseanschluss des Steuergeräts angeschlossen ist, lösen Sie es
ab. Schließen Sie ein Kabel des Rain-Cliks an den Masseanschluss des
Steuergerätsan (ist normalerweise mit „C" gekennzeichnet). Schließen Sie
Rain-Clik™ Regensensoren
Installationsanweisungen
Abbildung A
7,5 - 15 m 15 - 30 m. 30 m od. mehr
0,8mm 1,0mm 1,5mm
Hunter SRC
Beim Gebrauch des
Regensensors die
gemeinsame Leitung
(C oder COM)an diesen
Anschluss anschließen.
TM
Rain-Clik
Die Kabel des
Regensensors an
diese zwei Anschlüsse
anschließen.
RS C 1 2
Abbildung 1
Schattenseite
Regen- / Kältesensor
3 4
Magnetventile
