Installation des Empfängers an andere Steuergeräte (Fortsetzung):

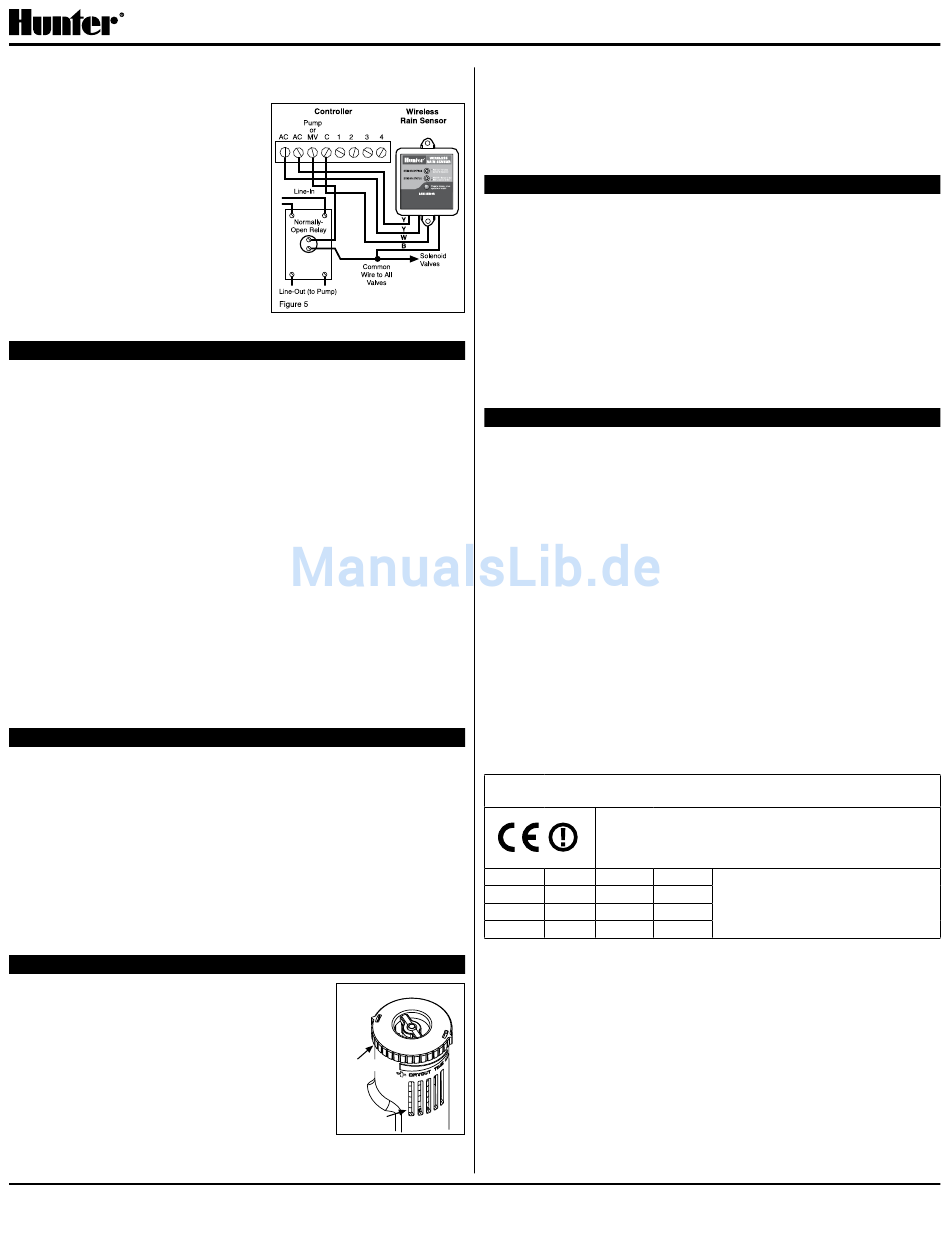

C. 24 V Magnetventile mit Zwischenpumpe (s. Abb. 5)
Suchen Sie das an die Magnetventile
und an das Pumpenrelais führende
Massekabel. Falls diese beiden Kabel an
den Masseanschluss des Steuergeräts
angeschlossen sind, lösen Sie beide ab.
Verbinden Sie diese beide Kabel mit
einem Kabel des Rain-Clik™ und
sichern Sie diese Verbindung mit
einem Kabelverbinder. Schließen Sie
das andere Kabel des Empfängers
des Wireless Rain-Cliks an den
„gemeinsamen" Anschluss (C oder
Com) des Steuergeräts. Hinweis: In
diesem Fall muss die Output-Leistung
der Pumpenschaltung 24 V betragen.
Schließen Sie den Rain-Clik nicht an, wenn der Output 230 V beträgt.
EINSTELLUNG DER ADRESSE DES SENSORS AM EMPFÄNGER
Geräte, die als zusammengehöriges Set verkauft werden, haben die
Adresse bereits einprogrammiert.
In diesem Fall muss die Adresse nicht eingestellt werden. Wird der
Empfänger oder der Sensor ausgetauscht, muss die Adresse wieder neu
hergestellt werden.
Jeder Sensor verfügt über eine eigene fest einprogrammierte Adresse. Um
mit diesem Sensor zu arbeiten, muss der Empfänger diese Adresse erlernen.
Dies ist jedoch nur dann nötig, wenn der Sensor und der Empfänger getrennt
gekauft werden.
1. Bevor Sie den Empfänger an die Stromversorgung anschließen (gelbes
Kabel), drücken Sie die Drucktaste am Empfänger und halten Sie sie
gedrückt.
2. Während die Drucktaste gedrückt gehalten wird, versorgen Sie den
Empfänger mit Strom. Die „Sensor Status" LED des Empfängers sollte nun
gelb aufleuchten und anzeigen, dass der Empfänger nun zum Erlernen der
Adresse bereit ist.
3. Drücken Sie die Auslöse-Taste am Sensor und halten Sie sie gedrückt.
4. Innerhalb von 4 Sekunden sollte die „Sensor Status" LED des Empfängers
nun rot aufleuchten.
5. Lassen Sie die Auslöse-Taste am Sensor los und innerhalb von 4
Sekunden sollte die „Sensor Status" LED des Empfängers nun auf grün
umschalten. Die Adresse wurde jetzt gelernt und bleibt auch im Falle eines
Stromausfalls gespeichert.
BETRIEB
Der Empfänger verfügt über zwei LEDs, die den Zustand des Geräts
anzeigen. Die STATUS LED leuchtet ROT auf, wenn der Sensor nass ist (die
Bewässerung ist abgeschaltet). Sie leuchtet GRÜN auf, wenn der Sensor
trocken ist (die Bewässerung ist angeschaltet). Zudem hat der Empfänger eine
ROTE BYPASS LED. Leuchtet diese LED auf, ist der Regensensor überbrückt
und es kommt weiterhin zur Bewässerung. Auch wenn der Sensor überbrückt
ist, weist die STATUS LED Sie weiterhin darauf auf den Zustand des Sensors
hin (nass / trocken).
GRÜN auf, wenn der Sensor trocken ist (die Bewässerung ist angeschaltet).
Zudem hat der Empfänger eine ROTE BYPASS LED. Leuchtet diese LED auf,
ist der Regensensor überbrückt und es kommt weiterhin zur Bewässerung.
Auch wenn der Sensor überbrückt ist, weist die STATUS LED Sie weiterhin
darauf auf den Zustand des Sensors hin (nass / trocken).
EINSTELLUNGEN UND BETRIEB
Der Wireless Rain-Clik verhindert den Betrieb des
Bewässerungssystems nach einem natürlichen
Niederschlag.
Der Zeitraum, der vom Wireless Rain-Clik benötigt
wird, bis der normale Bewässerungsbetrieb nach einem
Regenguss wieder hergestellt wird, hängt von den
Wetterbedingungen ab (Wind, Sonneneinstrahlung,
Feuchtigkeit usw.). Diese Bedingungen bestimmen,
wie schnell die Sensorscheiben austrocknen. Da
die Beregnungsfläche den gleichen Bedingungen
ausgesetzt ist, verlaufen die jeweiligen
Trocknungsprozesse annähernd parallel.
Hunter Industries Incorporated • Innovative Beregnungsprodukte
U.S.A.: 1940 Diamond Street • San Marcos, California 92078 • www.HunterIndustries.com
Europe: Bât. A2 - Europarc de Pichaury • 1330, rue Guillibert de la Lauzières • 13856 Aix-en-Provence Cedex 3, France • TEL: (33) 4-42-37-16-90 • FAX: (33) 4-42-39-89-71
Australia: 8 The Parade West • Kent Town, South Australia 5067 • TEL: (61) 8-8363-3599 • FAX: (61) 8-8363-3687
Der vom Wireless Rain-Clik zur Wiedereinstellung benötigte Zeitraum kann
auch verlängert werden. Schließen Sie die „Öffnungen" (s. Abb. 6), der
Lüftungsschlitze vollständig oder teilweise, so dass die Scheiben schneller
oder langsamer trocknen. An Hand dieser Einstellung können sie die
Montage an einer sehr sonnigen Stelle oder einem Platz mit besonderen
Bodenbedingungen ausgleichen. Die ideale Einstellung der Öffnungen finden
Sie über den täglichen Gebrauch heraus.
ÜBERBRÜCKUNG DES SENSORS
Durch das Betätigen der in die SRC, Pro-C, XC und ICC Steuergeräte
eingebauten Überbrückungsfunktion kann der Sensor überbrückt werden.
In Bezug auf die Steuergeräte kann der Sensor durch das Betätigen der
„BYPASS" Taste am Empfänger überbrückt werden. Die ROTE BYPASS LED
am Empfänger leuchtet auf, sobald der Sensor überbrückt wird. Das erneute
Drücken der „BYPASS" Taste bewirkt, dass die ROTE BYPASS LED wieder
verlöscht und der Sensor wieder angeschaltet wird.
Batteriedauer: Der Sensor des Wireless Rain-Cliks ist für den täglichen
Betrieb für 12 Jahre ausgelegt. Die Batterie ist wartungsfrei. Die versiegelte
Einheit ist als Ersatzteil erhältlich. Falls Sie den Sensor austauschen müssen,
muss der Empfänger die Adresse des neuen Sensors neu erlernen.
Das Gerät muss nicht gewartet werden. Der Wireless Rain-Clik muss im Winter
nicht abmontiert oder abgedeckt werden.

FEHLERBEHEBUNG

Sollten Sie der Meinung sein, dass das Gerät defekt ist, gehen Sie zuerst die
folgenden Punkte durch, bevor Sie es austauschen:
Das System funktioniert überhaupt nicht mehr:
A. Überprüfen Sie zunächst, ob die Wireless Rain-Clik Scheiben trocken
sind und der Schalter „an- und ausklickt", indem Sie oben auf die Spindel
drücken (Auslösetaste).
B. Überprüfen Sie dann die zum Empfänger des Wireless Rain-Clik führenden
Kabel auf Brüche sowie sämtliche Verbindungen.
C. Demontieren Sie den Sensor und überprüfen Sie die Funkübertragung in
unmittelbarer Nähe des Empfängers.
Das System wird auch nach starkem Regen nicht ausgeschaltet:
A. Überprüfen Sie die Verkabelung (s. Abschnitt über die Verkabelung mit dem
Bewässerungssystem).
B. Erreicht der Niederschlag tatsächlich den Wireless Rain-Clik? Achten Sie
darauf, dass der Regen nicht abgehalten wird (z. B. von Überdächern,
Bäumen oder Mauern).
Hergestellt nach einem in den USA angemeldetetn Patent
Sämtliche Rain-Clik™ Modelle sind bei Underwriters Laboratories, Inc (UL) eingetragen. Warenmuster
dieser Geräte sind von UL zu evaluieren und müssen die anwendbaren UL Sicherheitsanforderungen
erfüllen.
Anmerkungen zur Benutzung in der EU:
Diese Anmerkung ist nur auf das Modell WRC-INT anzuwenden.
AUS
F
I
E
Figure 6
Vent Ring
Vents
Wireless Rain-Clik™ Regensensoren
Wichtiger Hinweis: Es handelt sich um ein Low-Power-
RF Produkt, dass auf der Bandbreite von 433,92 MHz für
den Gebrauch im Innen- und Außenbereich sowie den
gewerblichen Gebrauch betrieben wird.
B DK FIN
D GR IRE
LUX NL P
S UK
Installationsanweisungen
Die EU-Mitgliedsstaaten, in denen
der Gebrauch eingeschränkt ist, sind
angekreuzt.
