Hunter Mini-Clik Installationsanweisungen Seite 4

das andere Kabel des Rain-
Cliks an das Massekabel an,
das zu den Ventilen führt.
Hinweis: Das zu den Ventilen
führende Massekabel
darf am Steuergerät nicht
unterbrochen werden. Der
Rain-Clik kann an eine
beliebige Stelle entlang des
Massekabels angeschlossen
werden.
B. 24 V Magnetventile mit
Pumpenrelais (s. Abb. 4).
Suchen Sie das an die
Magnetventile führende
Massekabel und das an
die Spule des Relais, das
die Pumpe in Betrieb setzt,
führende Massekabel. Falls
diese beiden Kabel an
den Masseanschluss des
Steuergeräts angeschlossen
sind, lösen Sie beide ab.
Verbindenn Sie diese beide
Kabel mit einem Kabel
des Rain-Cliks und sichern
Sie diese Verbindung mit
einem Kabelverbinder.
Schließen Sie das andere
Kabel des Rain-Cliks an den
„gemeinsamen" Anschluss
des Steuergeräts. Hinweis:
In diesem Fall muss
die Output-Leistung der
Pumpenschaltung 24 V
betragen. Schließen Sie den
Rain-Clik nicht an, wenn der
Output 230 V beträgt.
Überprüfung des korrekten
Anschlusses
Stellen Sie sich an einen
von Ihrem Standpunkt aus
einsehbaren Bereich der
Beregnungsanlage. Schalten
Sie diesen Bereich manuell ein.
Drücken Sie die Spindel auf
dem Rain-Clik herab, bis Sie an
einem Klick hören, dass sich
der Schalter ausstellt. Daraufhin
sollte die Bewässerung
augenblicklich aufhören.
Sollte dies nicht der Fall sein,
überprüfen Sie die Verkabelung.
Der Rain-Clik muss nicht
an Hand eines „Nass"-Tests
überprüft werden. Allerdings
könnte so der korrekte Betrieb
auch getestet werden, wenn
dies gewünscht wird (s. Abb. 5).
EINSTELLUNGEN
UND BETRIEB
Der Rain-Clik verhindert
den Betrieb des
Bewässerungssystems nach
dem Regen.
Der Zeitraum, der vom Rain-
Clik benötigt wird, bis der
normale Bewässerungsbetrieb
nach einem Regenguss
Hunter Industries Incorporated • The Irrigation Innovators
U.S.A.: 1940 Diamond Street • San Marcos, California 92078 • TEL: (1) 760-744-5240 • FAX: (1) 760-744-7461 • www.HunterIndustries.com
TM
Rain-Clik
Hunter ICC/Pro-C/EC

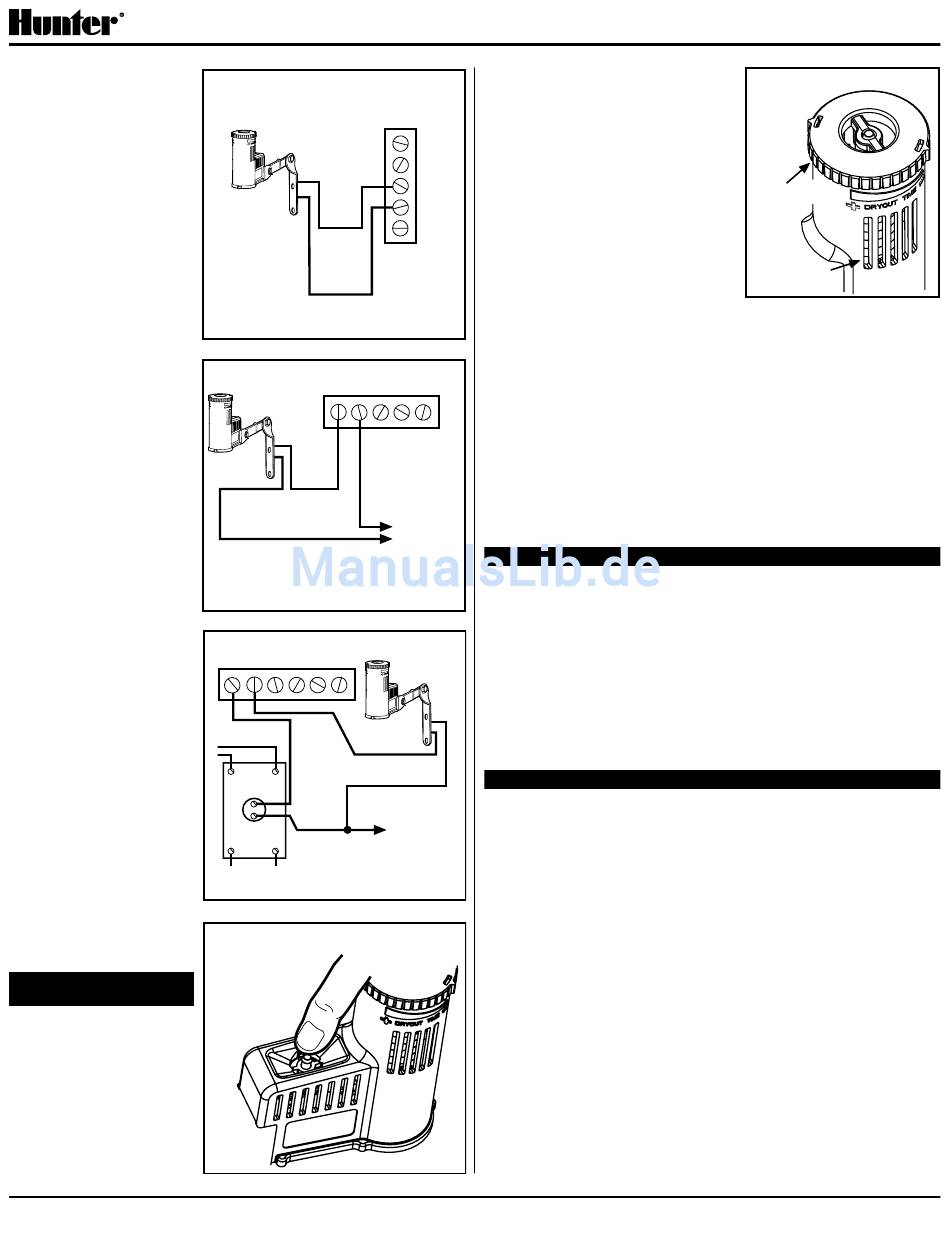

Abbildung 2
Steuergerät
TM
Rain-Clik
C 1 2
Zu den Ventilen
führendes Massekabel
Abbildung 3
Pumpen-
oder MV- Steuergerät
Anschluss
C 1 2 3 4
Line-In
Normal
geöffnetes
Relais
Zu den Ventilen
führendes Massekabel
Line-Out (zur Pumpe)
Abbildung 4
Drücken Sie die Spindel auf dem
Rain-Clik™ herab
Abbildung 5
wieder hergestellt wird, hängt von
den Wetterbedingungen ab (Wind,
Sonneneinstrahlung, Feuchtigkeit
usw.). Diese Bedingungen bestimmen,
wie schnell die Sensorscheiben
C
austrocknen. Da der Rasen den gleichen
Bedingungen ausgesetzt ist, verlaufen
P MV
die jeweiligen Trocknungsprozesse
SEN
annähernd parallel. Benötigt der Rasen
also mehr Bewässerung, ist der Rain-
SEN
Clik bereits so eingestellt, dass er den
TEST
nächsten programmierten Zyklus der
Bewässerungsanlage erlaubt.
Der vom Rain-Clik zur Wiedereinstellung
benötigte Zeitraum kann auch verlängert
werden. Schließen Sie die „Öffnungen"
(s. Abb. 6), um die Lüftungsschlitze vollständig oder teilweise, so dass die
Sensorscheiben langsamer trocknen. An Hand dieser Einstellung können sie
die Montage an einer sehr sonnigen Stelle oder einem Platz mit besonderen
Bodenbedingungen ausgleichen. Die ideale Einstellung der Öffnungen finden
Sie über den täglichen Gebrauch heraus.
3 4
Der Rain-Clik verwendet eine Einscheiben-Technologie, um Ihre
Bewässerungsanlage in den ersten fünf Minuten eines Regengusses
auszuschalten. Je nach den Wetterbedingungen wird das System bei kleinen
Regenschauern und bei Niederschlägen unter 3 mm für einen Zeitraum
zwischen 3 Minuten und 4 Stunden ausgeschaltet. Die Einstellung der
Lüftungsschlitze hat keinen Einfluss auf die Trocknungszeit dieser Scheibe.
Bei stärkeren Regenfällen mit mehr als 30 mm Niederschlag verhindert der
sich unter den Lüftungsschlitzen befindliche Scheibenstapel den Betrieb
des Systems für einen angemessenen Zeitraum. Die Trocknungszeit des
Scheibenstapels wird von der Einstellung der Lüftungsschlitze geregelt.
Magnetventile
ÜBERBRÜCKUNG DES SENSORS
Die Hunter ICC, Pro-C, XC und SRC Steuergeräte sind mit einem eingebauten
Bypass Schalter ausgestattet, mit denen ein aktiver Sensor überbrückt
werden kann. Wenn Sie den Betrieb des Rain-Cliks aus irgendeinem Grund
(z. B. Anschalten des Systems, obwohl der Rain-Clik es während des
Regens ausgeschaltet hat) überbrücken wollen und Ihr Steuergerät nicht
TM
Rain-Clik
mit dieser Funktion ausgestattet ist, kann das einfach durch das Hinzufügen
unserer Bypass Switch Box erreicht werden. Montieren Sie sie einfach an
oder neben das Steuergerät, dann kann der Rain-Clik mit einer einfachen
Schalterbewegung überbrückt werden.
Hinweis: Durch die Verwendung von „handbetriebenen" Schaltern
bei Steuergeräten, die nicht von Hunter stammen, kann der Sensor
möglicherweise nicht überbrückt werden
WARTUNG
Das Gerät benötigt keine Wartung. Der Rain-Clik muss im Winter weder
abmontiert noch abgedeckt werden.
Magnetventile
Fehlerbehebung
Sollten Sie der Meinung sein, dass das Gerät defekt ist, gehen Sie zuerst die
folgenden Punkte durch, bevor Sie es austauschen.
Das System funktioniert überhaupt nicht mehr:
A. Überprüfen Sie zunächst, ob die Rain-Clik Scheiben trocken sind und der
Schalter „an- und ausklickt", indem Sie oben auf die Spindel drücken.
B. Überprüfen Sie dann die zum Rain-Clik führenden Kabel auf Brüche sowie
sämtliche Verbindungen.
Das System wird auch nach starkem Regen nicht ausgeschaltet:
A. Überprüfen Sie die Verkabelung (s. „Überprüfung der korrekten Verkabe-
lung").
B. Erreicht der Niederschlag tatsächlich den Rain-Clik? Achten Sie darauf,
dass der Regen nicht abgehalten wird (z. B. von Überdächern, Bäumen oder
Mauern).
Hergestellt nach einem in den USA angemeldetetn Patent
