Externer Unwinder
Installation des externen Unwinders

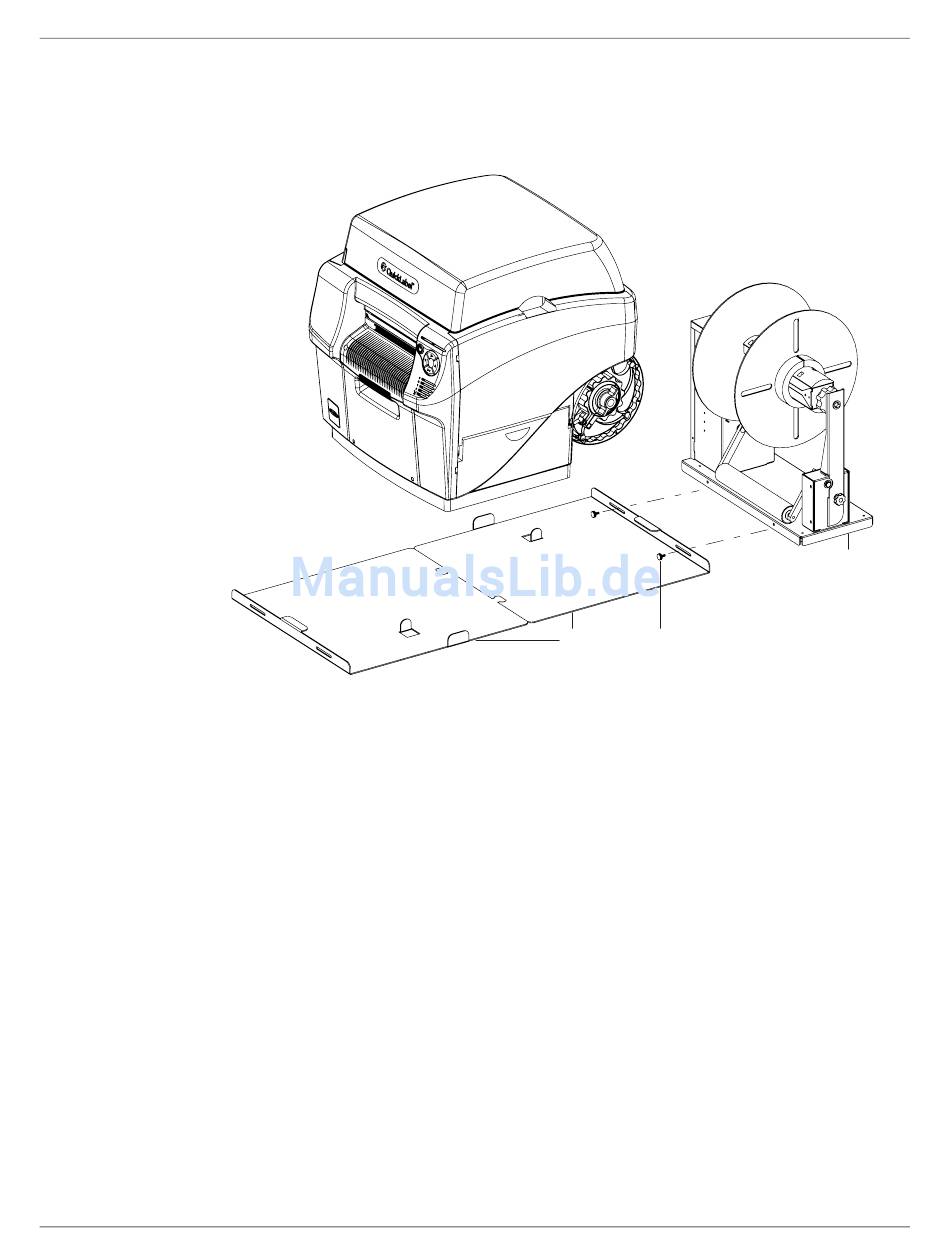

Die folgenden Anweisungen beschreiben, wie der Unwinder zu installieren ist. Bitte beachten
Sie bei diesem Vorgang die folgende Abbildung.
1
2
3
4
5
6
158
Benutzen Sie die Funktion
QL-800-Wartungsprogramms. Dieses Programm bereitet den Drucker auf das Anheben
und anschließende Versetzen auf die Winkel vor.
auf Seite 78.
Schalten Sie den Drucker aus. Schalten Sie den Netzschalter an der Rückseite des
Druckers aus.
Vergewissern Sie sich, dass sich der Netzschalter des Unwinders [2] in der Stellung OFF
befindet.
Positionieren Sie die Winkel [1] wie im Folgenden dargestellt. Stecken Sie die Laschen in
den entsprechenden Schlitze an den Winkeln ein.
Richten Sie den Unwinder [2] zum Winkel aus. Vergewissern Sie sich, dass die
Befestigungsbohrungen der Schrauben mit den Langlöchern im Winkel fluchten.
Setzen Sie die beiden Schrauben [3] durch die Schlitze des Winkels und in den Unwinder
[2] ein.
Anmerkung: Ziehen Sie die Schrauben jetzt noch nicht fest an. Das Anziehen der
Schrauben erfolgt erst, nachdem die korrekte Ausrichtung sichergestellt worden ist.
[1]
Vor dem Transport
unter der Registerkarte
Siehe "Vorbereitung auf den Transport"
[3]
Reinigung
QL-800 Bedienungsanleitung
[2]
