QL-800 Bedienungsanleitung

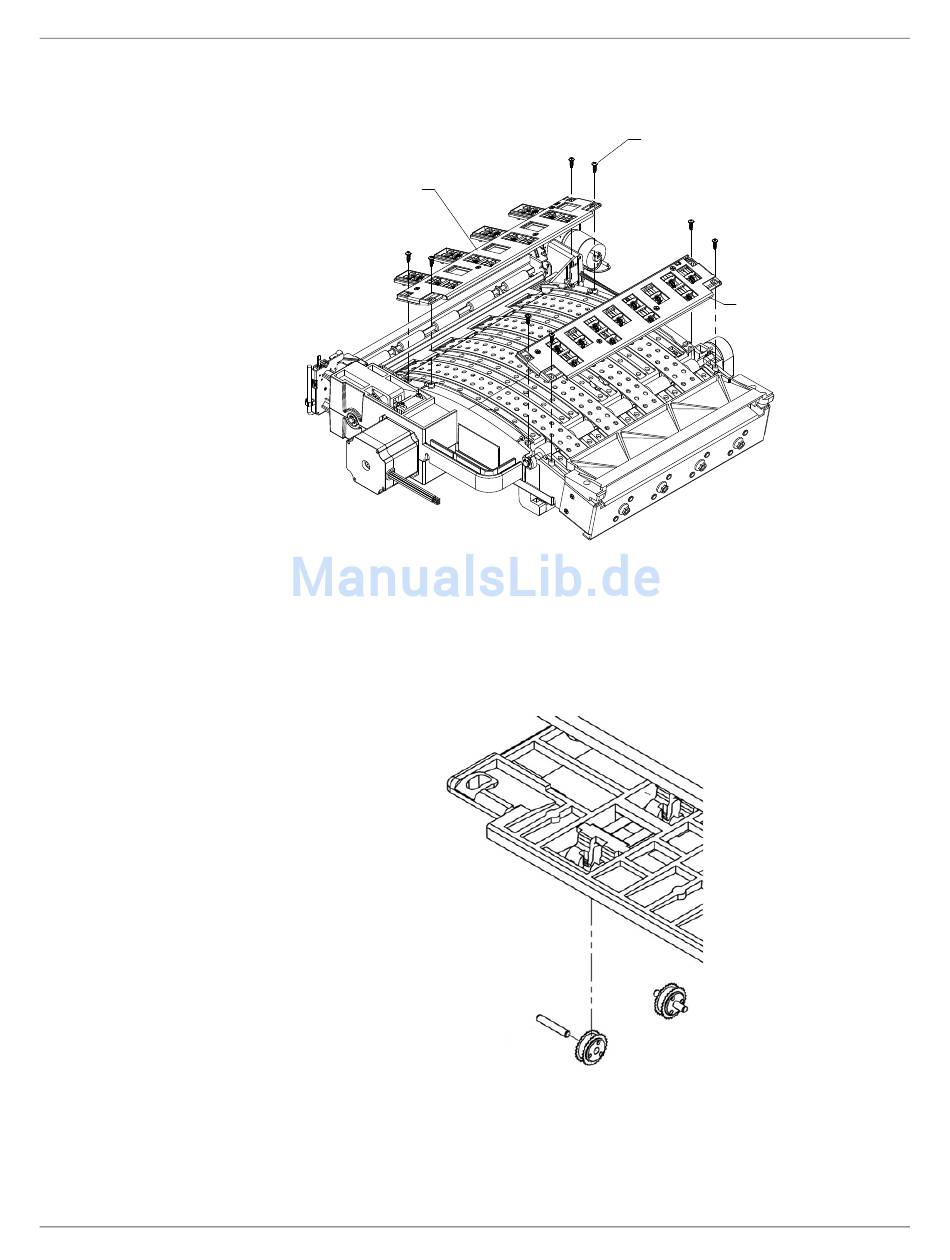

b) Entfernen Sie die betreffende Sternradbaugruppe durch Lösen der Schrauben. Jede
Baugruppe ist mit vier Schrauben gesichert.
42916110
c) Entfernen Sie das gestaute Material.
d) Überprüfen Sie sämtliche Sternräder der Baugruppe. Vergewissern Sie sich, dass die
Räder auf den Zapfen frei beweglich und die Zapfen in die Aufnahmekonsole
eingerastet sind. Falls ein Sternrad nicht korrekt ausgerichtet ist oder sich gelöst hat,
entfernen Sie das Sternrad und den zugehörigen Zapfen. Setzen Sie das Rad dann
wieder in die Konsole ein.
e) Bauen Sie die betreffende Sternradbaugruppe wieder ein, indem Sie die vier
Schrauben anziehen. Vergewissern Sie sich, dass die Sternradkonsole gerade und
korrekt ausgerichtet ist.
Fehlerbehebung
14347412 (8)
42916100
141
