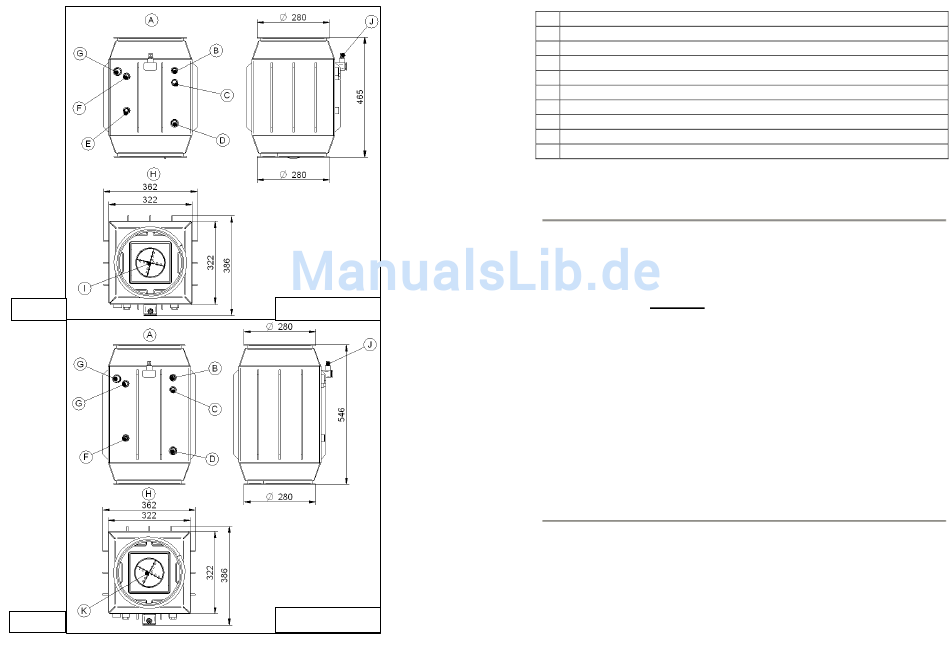

Abb. 1a
Abb. 1b
- 11 -
Aquabox klein
Aquabox groß
A
„Abgasstutzen"
B
thermische Ablaufsicherung "ZULAUF" ½"
C
Tauchhülse ½" für Thermofühler der Pumpe
D
Rücklauf ¾"
E
thermische Ablaufsicherung "ABLAUF" ½"
F
Tauchhülse ½" für Fühler thermische Ablaufsicherung
G
Vorlauf ¾"
H
„Brennzelle"
I
inkl. thermisch betätigte Abgasklappe
J
Entlüftung
2.
Montage der Aquabox
Die Montage der wasserführenden Komponenten, der notwendigen
Sicherheitseinrichtungen, etc. hat grundsätzlich durch ein Fachun-
ternehmen zu erfolgen. Die Aquabox ist so zu montieren, dass sich
die Entlüftung oben befindet und die Beschriftungen lesbar sind.
Alle Bauteile, auch diejenigen, die sich hinter der Kaminverkleidung
befinden, müssen jeder Zeit zugänglich und überprüfbar sein!
Der Wasseraufsatz wird auf den Abgasstutzen der Brennzelle montiert
und mittels der beigelegten Rohrschellen auf der Brennzelle befestigt. Bei
Brennzellen mit schrägem Dom, ist zwischen Brennzelle und Aquabox ein
Adapter (siehe 1.2) mit Abrutschsicherung (Einlegering) zu montieren.
Dabei ist unbedingt zu beachten, dass anschließend die Aquabox durch
Höhenverstellung der Brennzellenfüße ausgerichtet wird. Die integrierte
Entlüftung befindet dabei am höchsten Punkt der wasserseitigen
Installation. Ist dies nicht möglich, muss an dem höchsten Punkt der
Installation eine weitere Entlüftung installiert werden.
2.1. Grundsätzliche Anforderung an die
Aufstellung
Der Aquabox-Wasseraufsatz darf nur in thermostatisch abgesicherten
Anlagen nach DIN 4751 bzw. DIN EN 12828 montiert werden. Alle
Verbindungen zum Heizungsnetz sind grundsätzlich lösbar (z.B. als
Verschraubung) auszuführen. Es dürfen nur temperaturbeständige
Rohrleitungen innerhalb der Kaminverkleidung verwendet werden. Bei der
Anwendung von Dichtungsmaterialien ist unbedingt auf die Temperatur-
- 12 -
